● Función de conmutación y aislamiento.
● Controlador
● Protección contra los efectos de las corrientes de falla alterna sinusoidal de la tierra.
● Protección contra contactos indirectos y protección adicional contra contactos directos.
● Protección contra el peligro de incendio causado por fallas de aislamiento.
● Utilizado en edificios residenciales, edificio no residencial, fuentes de energía, industria e infraestructura.
● Combinación con elementos auxiliares: contacto auxiliar, contacto de la señal, viaje de derivación, liberación de subestimación
Especificaciones técnicas
● Estándar: IEC 61008-1
● Tipo (forma de onda de la fuga de la tierra detectada): AC, A
● Tipo de tiempo de viaje: Instantáneo, Selectividad S
● Número de polos: 2, 4
● Corriente nominal en (a): 16, 25, 40, 63, 80, 100
● Voltaje nominal UE (V AC): 230/400
● Voltaje de aislamiento nominal UI (V AC): 500
● Frecuencia clasificada FN (Hz): 50/60
● Corrientes residuales clasificadas IΔN (MA): 10 (2p 16 a), 30, 100, 300
● Corriente de cortocircuito condicional con clasificación:
Inc = iΔc = 6000 un fusible SCPD 100A GG
● Fabricación y capacidad de rotura IM (A): 1000
● Capacidad de ruptura residual nominal IΔM (A): 1000
● Grado de protección: IP20, con conductores conectados.
● Terminales
● Par de apriete terminal (n · m): 3
● Temperatura ambiente (° C): -25 ~ +45, máx. 95% de humedad

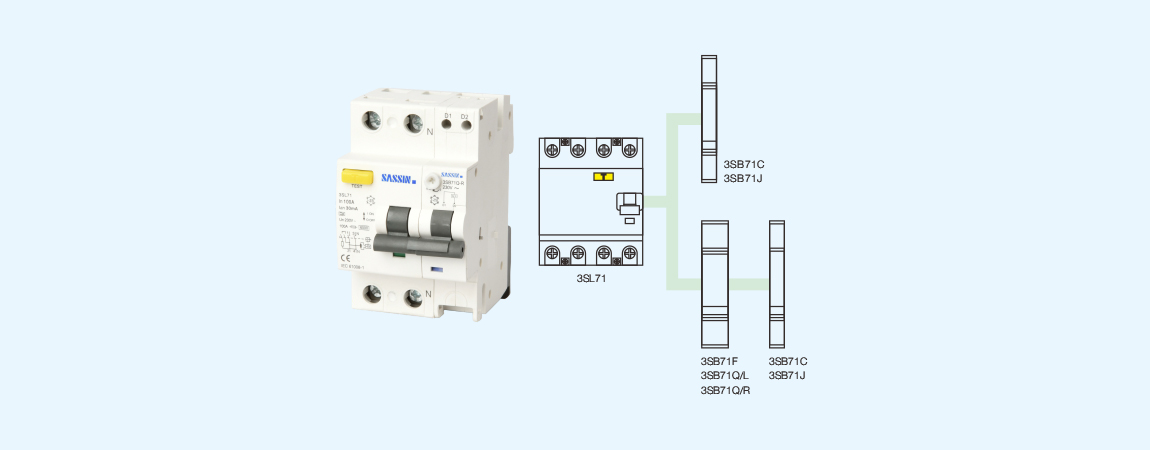

Combinación de elementos auxiliares con 3SL71.
Características
● Tipo electromagnético, voltaje independiente.
● El mango siendo sellable o equipado con soporte de candado, evita cambios de operación peligrosos (ON / OFF)
● El asa proporciona una indicación clara de la posición de contacto.
● La impresión adecuada de todos los datos en el frente proporciona una identificación a largo plazo.

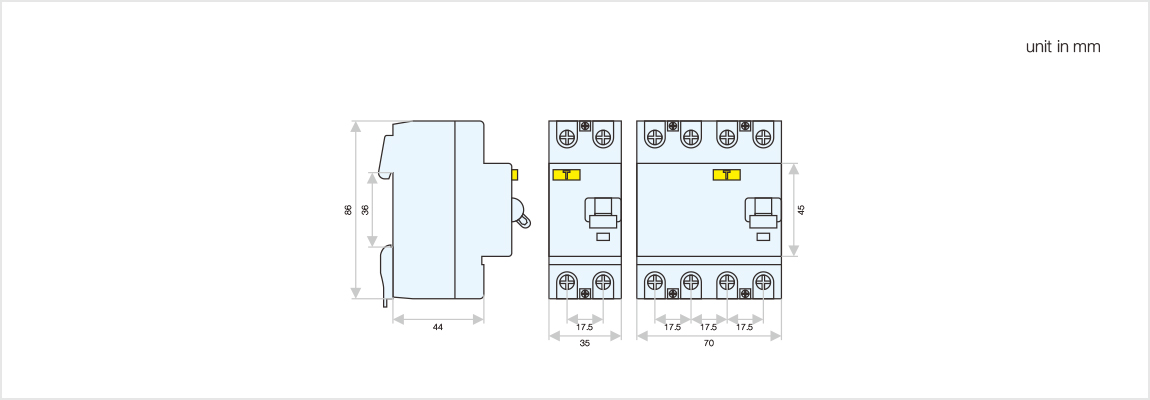

Dimensiones de esquema e instalación.
