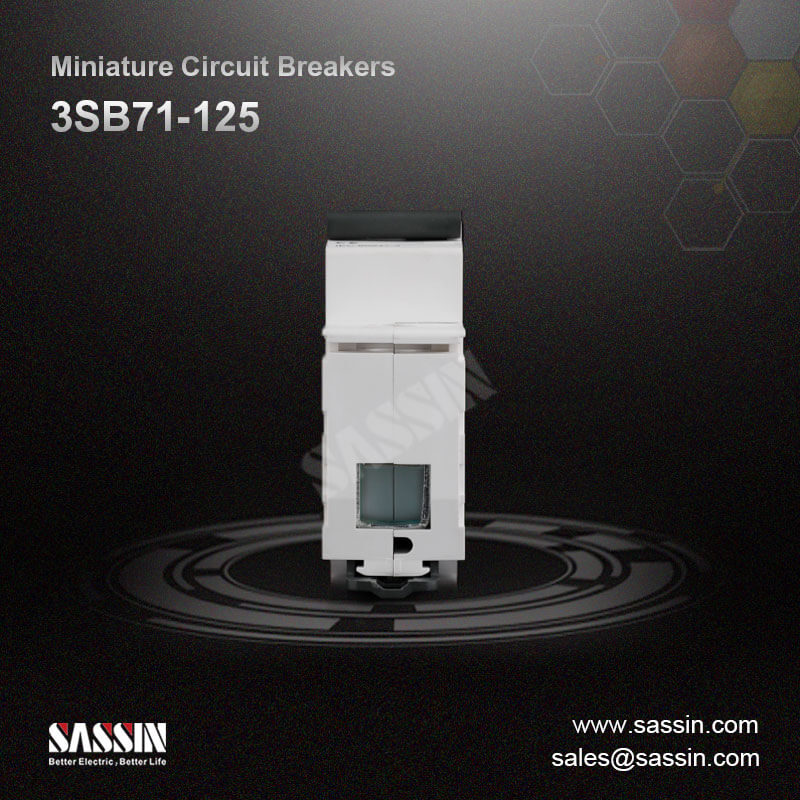

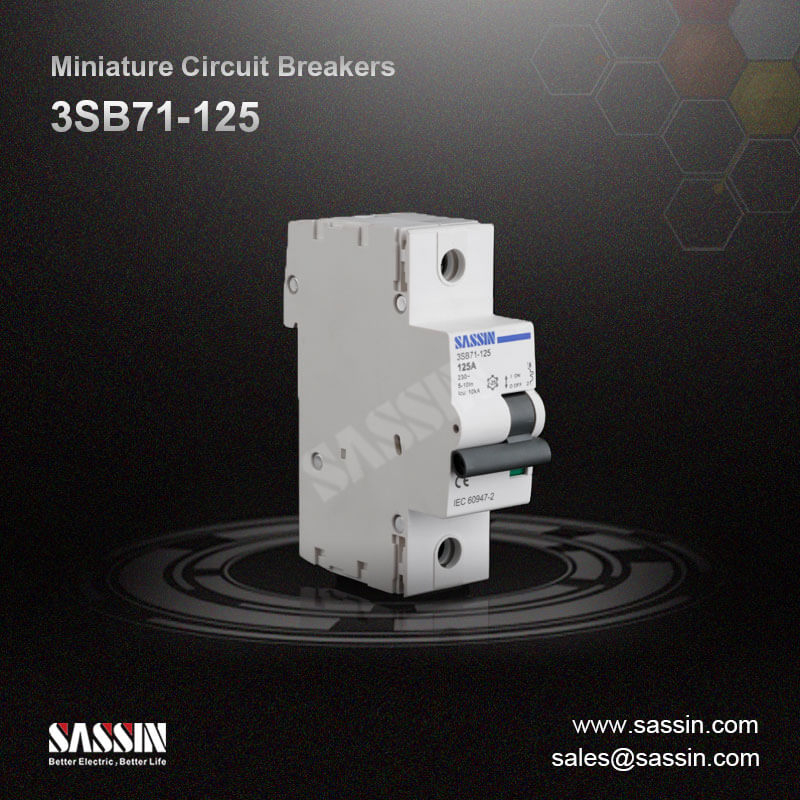

3SB71-125

• Protección de sobrecarga

• Protección de cortocircuito

• Aislamiento

• Controlador

• Utilizado en edificios residenciales, edificio no residencial, industria, Energía e infraestructura.

Especificaciones técnicas

• Estándar: IEC 60947-2

• Corriente nominal en (a): 80, 100, 125

• Voltaje nominal UN (V AC): 230/400

• Voltaje operacional (V AC): MIN: 24; Max: 250/440

• Número de polos: 1, 2, 3, 4

• Característica de viaje: C, D

• Característica C (IN): 8

• Característica D (IN): 12

• Límite de funcionamiento térmico (IN): (1.05-1.3)

• Grado de protección: IP20, con conductores conectados.

• Vida eléctrica (tiempos): 4,000

• Vida mecánica (tiempos): 10,000

• Capacidad de Interrupción:

• Posición de montaje: cualquier

• Conductor transitos transversales

• Sólido y trenzado (mm²): 1-50

• Finalmente trenzado con manga final (mm²): 1-35

• Par de apriete terminal (n · m): 2.8

• Temperatura ambiente (° C): -25 ~ +45, máx. 95% de humedad

• Temperatura de almacenamiento (° C): -40 ~ +75

• Altitud (metros): máximo 2,000

Características

• Corriente nominal hasta 125 a

• El mango siendo sellable o equipado con soporte de candado, evita cambios de operación peligrosos (ON / OFF)

• El asa proporciona una indicación clara de la posición de contacto.

• La impresión adecuada de todos los datos en el frente proporciona una identificación a largo plazo.

• Clase de limitación de energía: 3

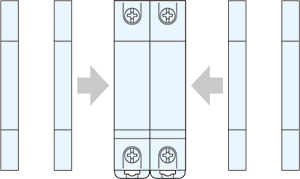

• La emisión de gases ionizados se limita a los más severos. Restricciones: Distancia de cuadrícula de 45 mm

• Este MCB para la industria de acuerdo con IEC 60947-2 TRABAJA DE TRANSMITICA INSTANTÁNICA DE PRESENTACIÓN INSTANTÁNICA B 4 IN, versión C 8 en, LIBERACIÓN DE D 12 IN.

• Este MCB puede extenderse con:

• Una amplia gama de RCDS y RCBO

• Conjuntos completos de componentes adicionales.

• Conjuntos completos de accesorios.

Dispositivos adicionales

Tropas auxiliares

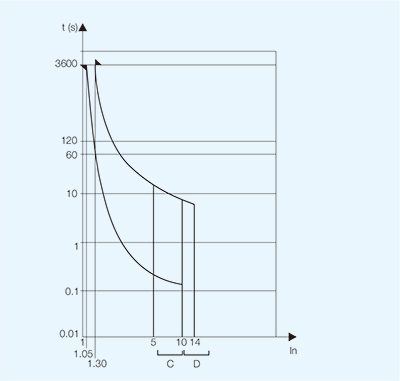

Característica de triple

IEC 60947-2 Estándar

Liberación magnética

• Una electromagnet con émbolo garantiza un disparo instantáneo en caso de cortocircuito.

• El estándar deja la calibración de la liberación magnética a la decisión del fabricante.

• Sassin MCB Series 3SB71-125 ofrece rangos de tropiezos instantáneos

• LIBERACIÓN C: 8 en

• LIBERACIÓN D: 12 IN

Liberación térmica

• La liberación es iniciada por una tira bimetal en caso de sobrecarga.

• El estándar define el rango de liberación para dos valores de sobrecarga específicos

• La temperatura ambiente de referencia es de 30 ºC.

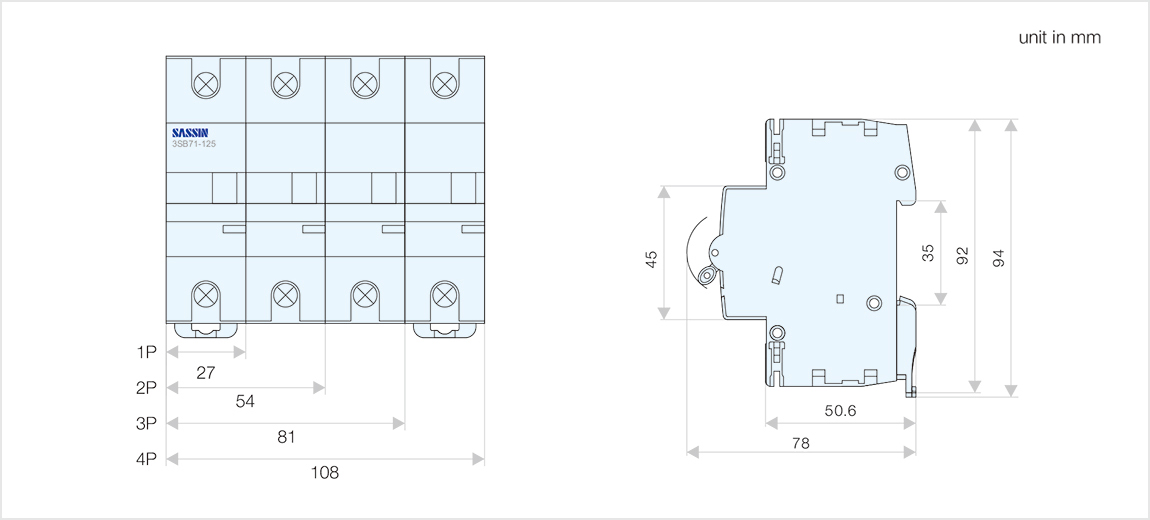

Dimensiones de esquema e instalación.

3SB71-125 está instalado en riel DIN
