● Cambio remoto y control de circuitos de potencia.
● ¿Se utiliza en la automatización de edificios,? Control de bombas pequeñas, ventilaciones, sistemas de calefacción, sistemas de iluminación, etc.
Especificaciones técnicas
| Escribe | 3sch8-25 | 3sch8-63 |
| Estándares | IEC 61095 | IEC 60947-4-1 |
| Número de polos | 2, 4 |
| Tipo de corriente | C.A. |
| FRECUENCIA (HZ) | 50/60 |
| Voltaje nominal UN (V) | 230/400 |
| Corriente nominal en AC-7A / AC1 (A) | 10, 16, 20, 25 | 25, 32, 40, 63 |
| Corriente nominal en AC-7B / AC1 (A) | 4, 5.5, 7, 8.5 | 8.5, 12, 15, 25 |
| Potencia nominal en AC3 (kW) |
| 230 V | 2-5 | 5-13 |
| 400 v | 6-13 | 15-40 |
| Voltaje de circuito de control (V) | 230/400 |
| Vida mecánica (tiempos) | 300,000 |
| Vida eléctrica (tiempos) |
| AC-7A / AC1 | 10.000 | 80,000 |
| AC-7B / AC1 | 50,000 | 40,000 |
| Grado de protección | IP20, con conductores conectados. |
| Conductor transitos transversales |
| Sólido y trenzado (mm²) | 2-25 |
| Finalmente trenzado con manga final (mm²) | 2-25 |
| Terminales |
| Par de apriete terminal (n · m) | 0.8-2.4 |
| Temperatura ambiente (° C) | -5 ~ +40, max. 95% de humedad |
| Temperatura de almacenamiento (° C) | -40 ~ +75 |
| Capacidad de conexión (mm²) | 1-25 |
Instrucción de tipo de código

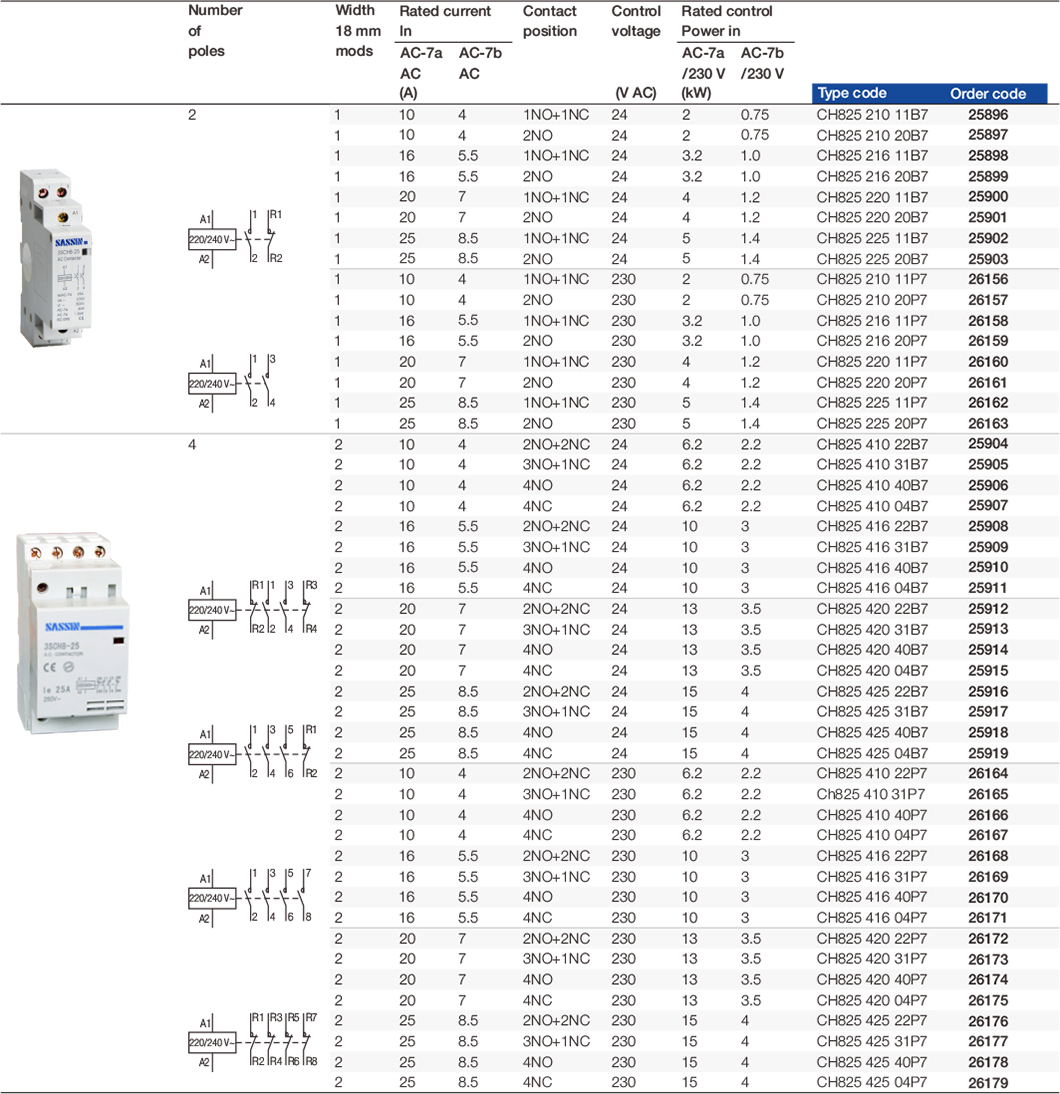

Selección y ordenando datos.
(1) Póngase en contacto con nosotros si se requiere otro voltaje de la bobina

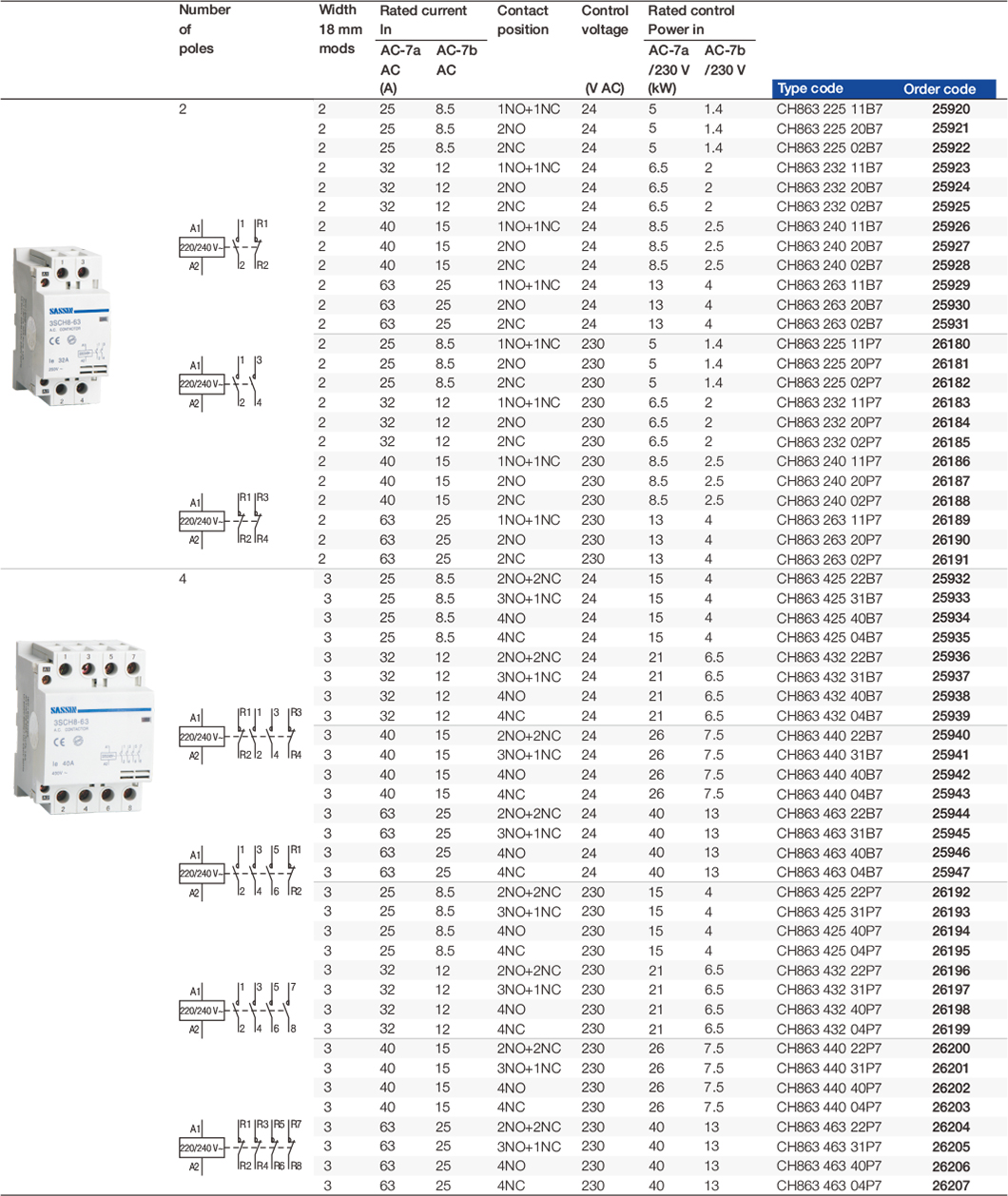

Selección y ordenando datos.
(1) Póngase en contacto con nosotros si se requiere otro voltaje de la bobina

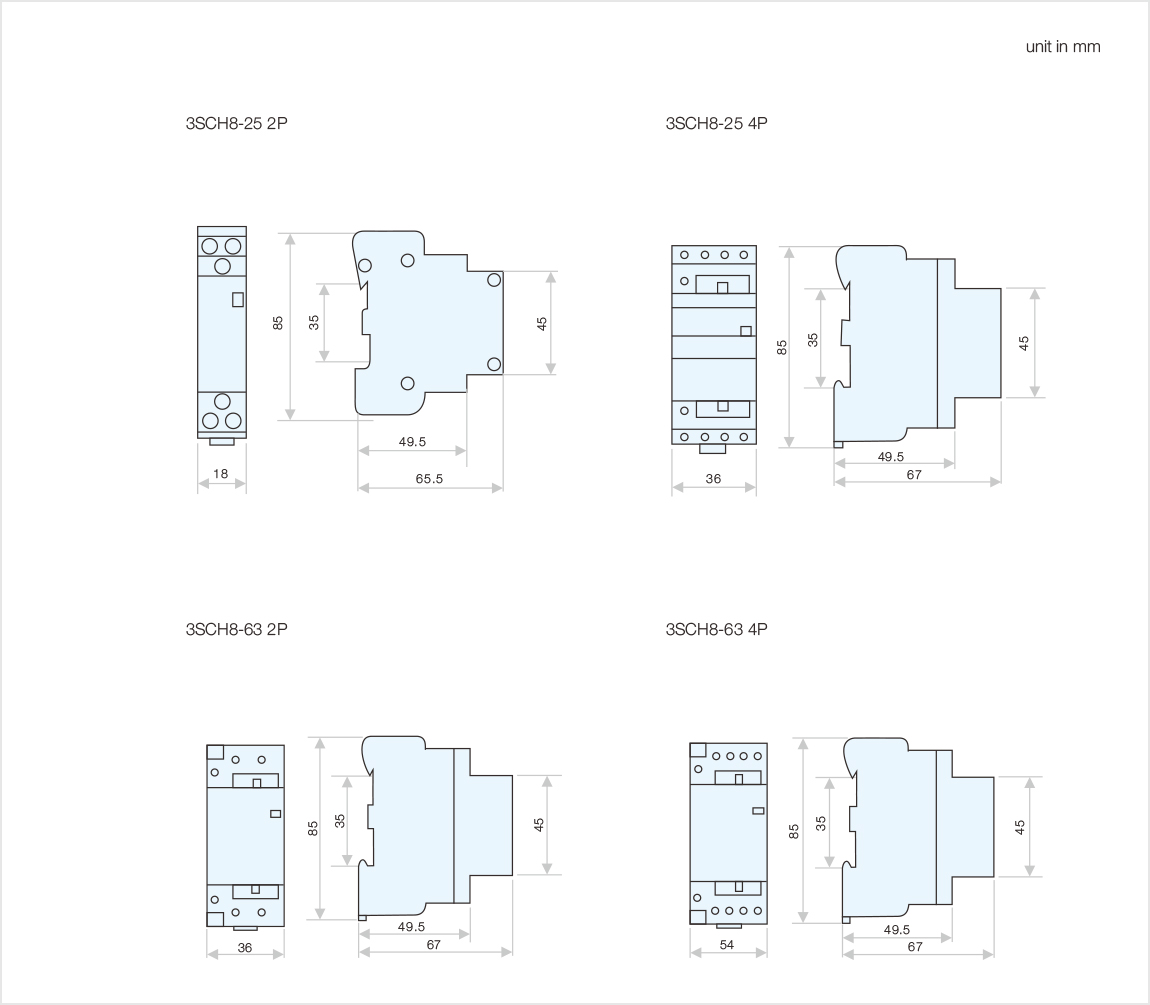

Dimensiones de esquema e instalación.
