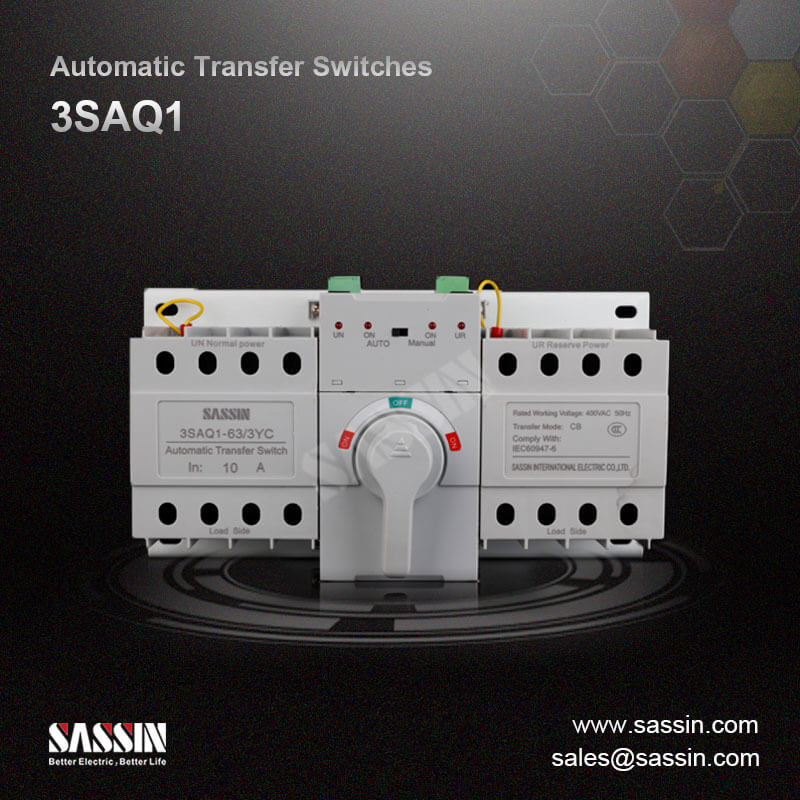

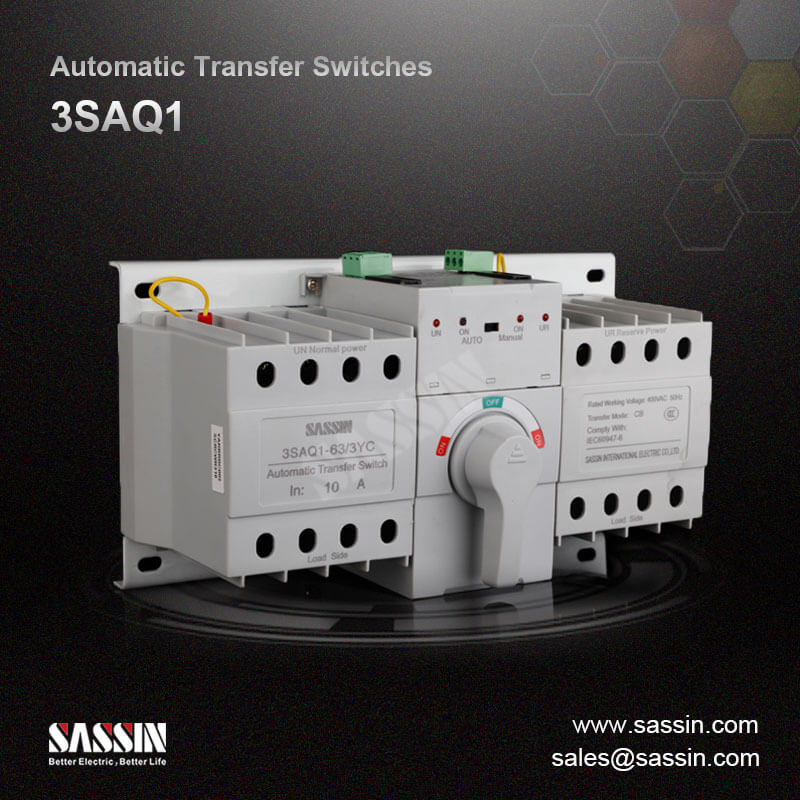

3SAQ1, clase CB, hasta 63 A

●    Tamaño pequeño con la estructura simple

●    Operación fácil, larga vida útil

●    Tanto 3P y 4P están disponibles

●    accionamiento eléctrico individual, suave y libre de ruido, pequeño impacto

●    Con enclavamiento mecánico y enclavamiento eléctrico, la conmutación fiable, tanto de conmutación manual y automático están disponibles

●    El interruptor está conectado con el terminal de conexión en el interior de los usuarios, lo que refleja el estado del interruptor de circuito (abierto o cerrado)

●    Hay una variedad de indicadores que aparece en el panel

Estructura y Desempeño

Estructura

El interruptor de transferencia automática consta de MCB, un solo mecanismo de funcionamiento del motor eléctrico, enclavamiento mecánico, sistemas auxiliares, circuito de control y otros componentes y se cierran con carcasa de plástico. Todos los componentes están instalados en el mismo piso. Hay un indicador de estado en el panel que indica con precisión el estado de la MCB y todo el conjunto de instrucciones.

Estructura

●    controladores automáticos (solamente de tipo R: transferencia automática con automática restauración) detectar el voltaje de la energía de dos vías (de uso común potencia y energía de reserva) al mismo tiempo. poder común trabajará bajo el estado normal. Cuando la fuente de alimentación común fallo se produce, es decir, la pérdida de presión o una fase de despegue, el controlador automáticamente hará que el interruptor interruptor de comando para la copia de seguridad fuente de alimentación;

●    Cuando la alimentación común se restaura a su estado normal, el controlador automáticamente hacer el cambio del interruptor de comando para la copia de seguridad fuente de alimentación, y no hay retraso;

●    No se permiten las anomalías de energía de dos vías simultáneas;

●    Cuando el disparo se produce debido a un pequeño fallo del interruptor de circuito, la dispositivo permanecerá en el estado de disparo y dejar una señal de advertencia. Esperar para el mantenimiento y el mango debe ser cero y re-cerrado manualmente después de la resolución de problemas;

●    En modo automático, cuando hay entradas de señal de fuego DC 24 V, el controlador estará al mando de todo el interruptor de desconexión,

y luego, si deshacer la señal de fuego, restaurar el estado original.

Instrucción del Código Tipo

●    Sólo hay tipo R para ATS serie 3SAQ1 en la actualidad

●    La transferencia automática con cambio automático de restauración: Si se controla la desviación de poder común, ATS automáticamente lo hará

conmutar la carga de la fuente común de energía de reserva; Si las fuentes vuelve a la normalidad, volverá automáticamente a la fuente de alimentación común

Especificaciones técnicas

Diagrama de cableado

a) Q1, Q2: MCB (puntos dobles para la ubicación del icono)

    F21, B2: Auxiliar derecho y cabeza de alarma de disyuntor

    SW1: Interruptor de límite de cierre común en su lugar

    SW3: Interruptor de límite de puntos de doble puntos en su lugar FUSE1, FUSE2: FUSES

    SM: Conector de tres pines

b) la línea de puntos es que el usuario se conecte y el resto de fábrica, para la referencia del usuario

    F11, B1: Auxiliar derecho y cabeza de alarma de disyuntor

    M: motor eléctrico

    SW2: Interruptor de límite de cierre de copia de seguridad en su lugar x1 x2 x3 x4 x5: Conectores

    SB: interruptor de balancín

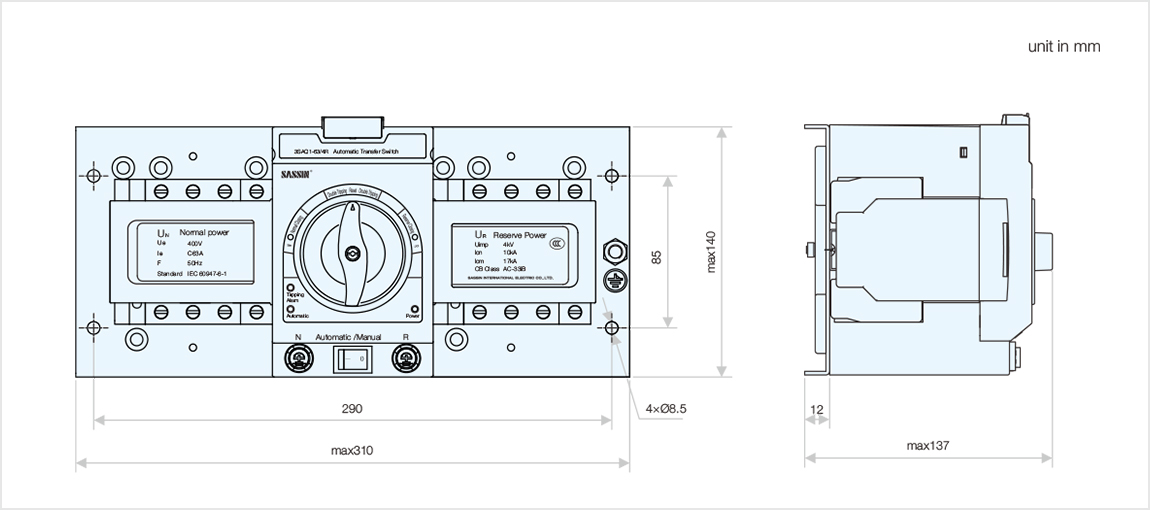

Dimensiones de esquema e instalación.

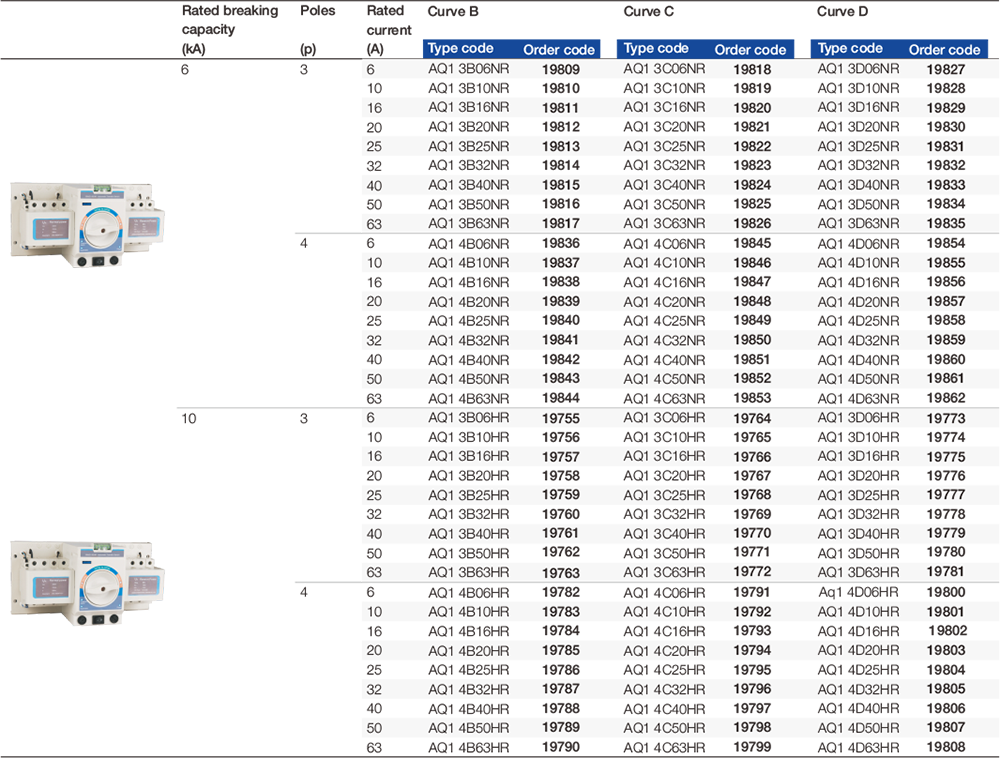

Selección y ordenando datos.

Categorías de utilización

●    AC-33IB: Para cargas del sistema, incluyendo el motor de jaula y las cargas resistivas.

●    AC-33B: para la carga de motor o la carga de la mezcla, incluidos los motores, la carga resistiva y el 30% de carga incandescente

●    Estándar: IEC 60947-6-1
