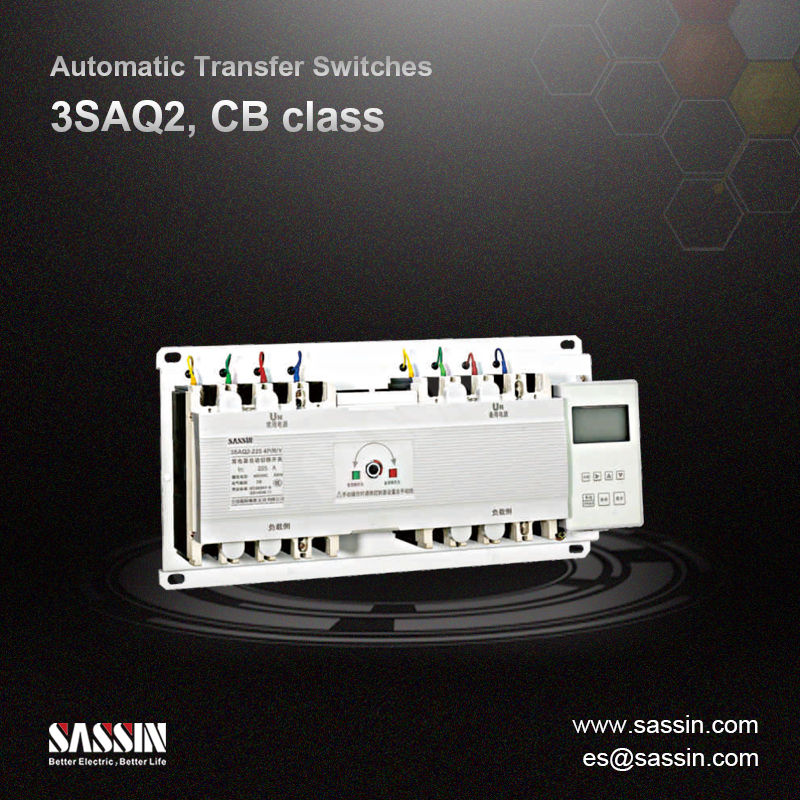

3SAQ2, clase CB, hasta 800 A

Fuente de alimentación independiente con fuente de alimentación de construcción, extrae directamente la alimentación del extremo entrante para evitar el riesgo de falla de la función de protección causada por la falla de la fuente de alimentación externa.


● Protección de sobrecarga
● Protección de cortocircuito.
● Aislamiento
● Control
● Utilizado en edificios residenciales, edificio no residencial, industria, energía e infraestructura.
Estado de Disponibilidad:

Solicitud

Los interruptores de transferencia automáticos de la serie de 3SAQ2 se componen de dos piezas de MCCB y accesorios de 4 polos o 4 polos (incluidos los contactos auxiliares y de alarma), el enclavamiento mecánico y la unidad de disparo electrónico, etc. Como los dispositivos de conmutación automáticos del terminal, se aplican para el Rejilla con doble fuente de alimentación de AC 50 Hz o 60 Hz, la corriente nominal de hasta 800 a de tres fases de cuatro líneas (también disponible para una línea de una fase). Cuando uno.


Estándares

IEC 60947-6-1


Instrucción de tipo de código

3SAQ2.1


Características

●    Tamaño pequeño, fácil de instalar.

●    Tecnología avanzada de control electrónico digital.

●    Conducido por un solo motor

●    Protección de doble enclavamiento

●    La doble protección del enclavamiento mecánico y el enclavamiento eléctrico evita que la fuente de alimentación se conecte a la misma hora. El enclavamiento eléctrico adopta la forma de indicar directamente la posición de contacto del fusible del interruptor automático para lograr un verdadero bloqueo eléctrico, para evitar la transferencia automática.

●    En condiciones, tales como la soldadura por fusión, la manija del interruptor dañada, el viaje de falla del interruptor, etc.

●    Bajo consumo de energía y ruido de nivel inferior.


Marco El consumo de energía
3SAQ2-1003 20 w
SAQ2-2253 40 w
SAQ2-400 / 630/800 20 w

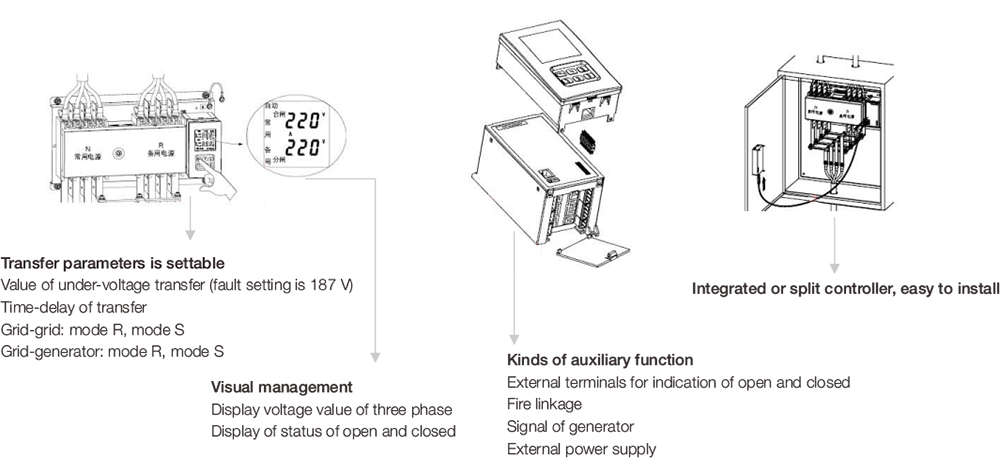

●    Funciones completas como se muestra en las siguientes imágenes


3SAQ2.2

●    Función de aislamiento

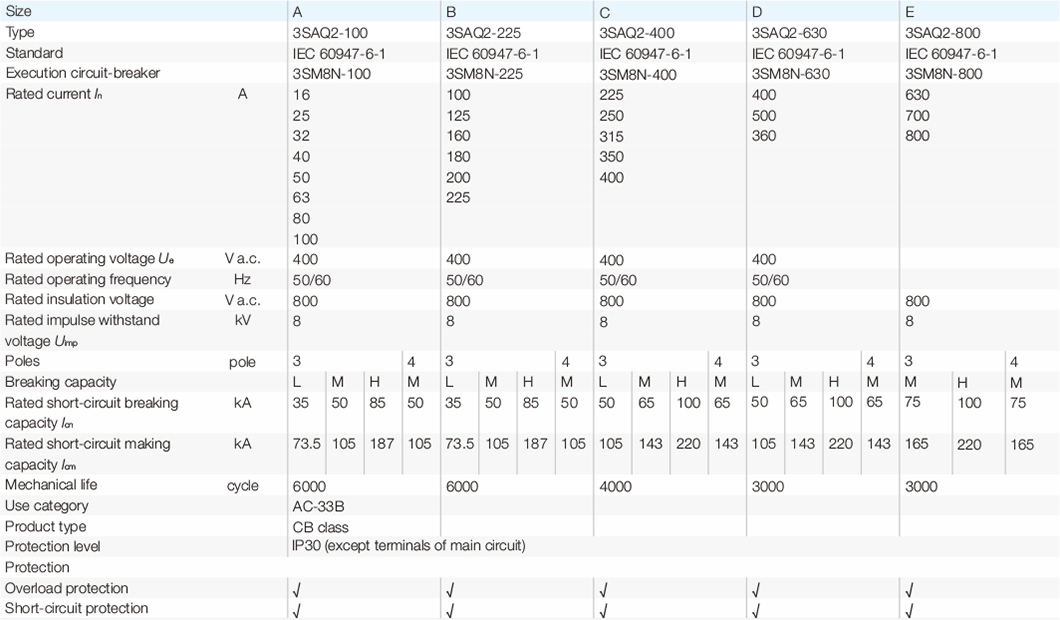

Parámetro técnico

3SAQ2


Controlador

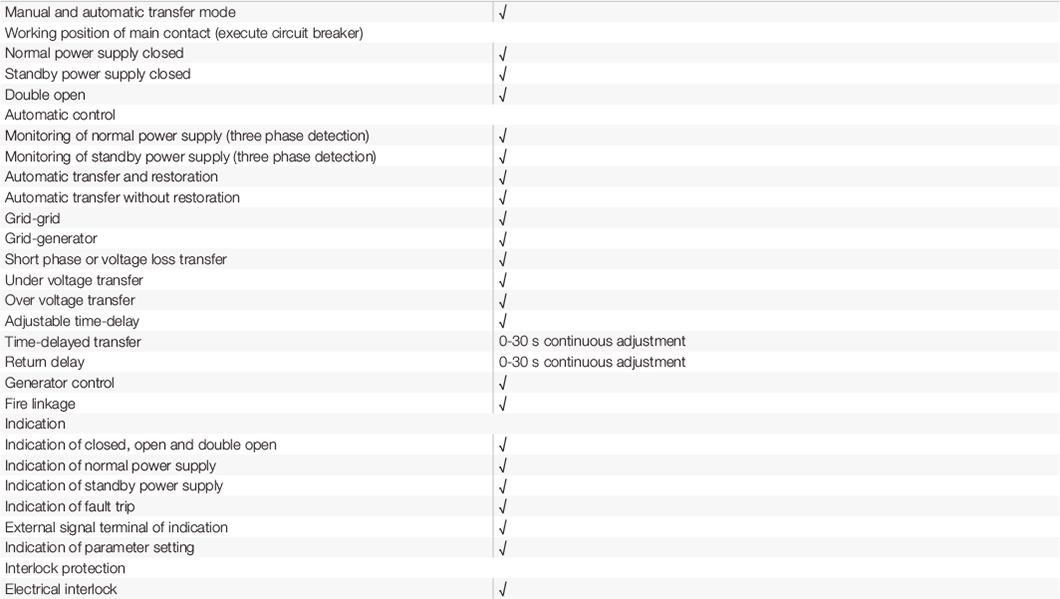

Función

3SAQ2

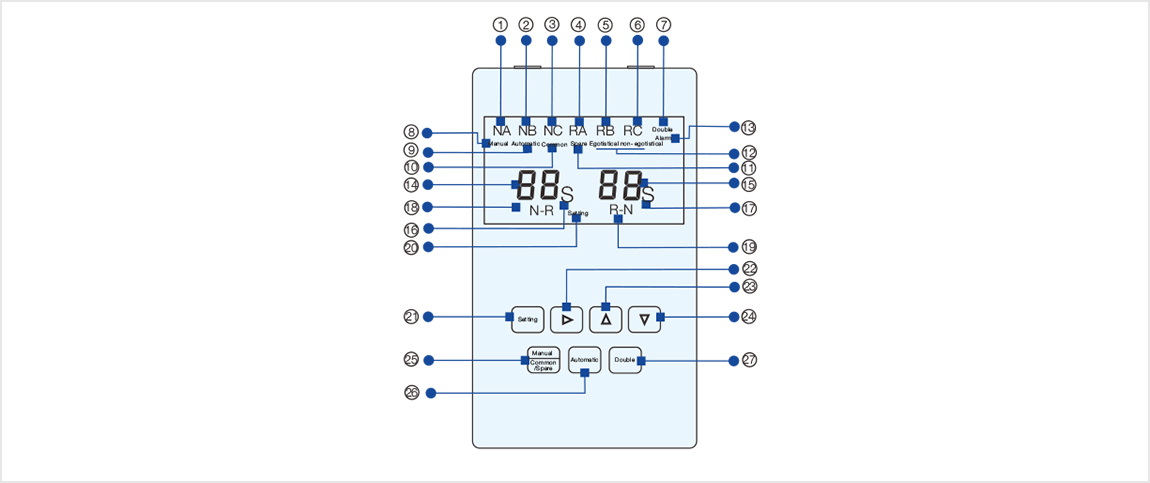

Pantalla LCD del controlador

3SAQ2


① Mostrando el estado de una fase para la fuente de alimentación normal. No hay pantalla si anormal

② Mostrando el estado de la fase B para la fuente de alimentación normal. No hay pantalla si anormal

③ Mostrando el estado de la fase C para la fuente de alimentación normal. No hay pantalla si anormal

④ Mostrando el estado de una fase para la fuente de alimentación de espera. No hay pantalla si anormal

⑤ Mostrando el estado de la fase B para la fuente de alimentación de espera. No hay pantalla si anormal

⑥ Mostrando el estado de la fase C para la fuente de alimentación de espera. No hay pantalla si anormal

⑦ Mostrando el estado de doble abierto

⑧ Indicando que el controlador está en modo de control manual

⑨ Indicando que el controlador está en modo de control automático

⑩ ndicar la fuente de alimentación normal está cerrada

⑪ Indicando que la fuente de alimentación de espera está cerrada

⑫ Mostrar el modo de control

⑬ Muestra el ATS en estado tropezado

⑭ Área de visualización de parámetros de fuente de alimentación normal

⑮ Área de visualización del parámetro de la fuente de alimentación en espera

⑯ Unidad de tiempo: Segundo

⑰ Unidad de tiempo: Segundo

⑱ Indicación de transferencia de tiempo retardada

⑲ Indicación del retorno de tiempo retrasado.

⑳ Indicación de la configuración del controlador.

㉑ Botón de configuración: presione para ingresar al menú de configuración

㉒ Botón de cambio: verifique el voltaje en el uso normal, muévase hacia atrás en el estado de configuración

㉓ Botón UP: Aumentar el número en el estado de configuración

㉔ Botón abajo: disminuir el número en el estado de configuración

㉕ Botón manual: Presione para cambiar al control manual en el uso normal, y transfiera entre la fuente de alimentación normal y la fuente de alimentación de espera si está en estado de control manual

㉖ Botón automático: presione para cambiar al modo de control automático

㉗ Botón Doble abierto: presione para cambiar al estado de doble abierto en el modo de control manual, guardar y salir en el estado de configuración


Diagrama de la lógica de control.

3SAQ2.4

3SAQ2.5

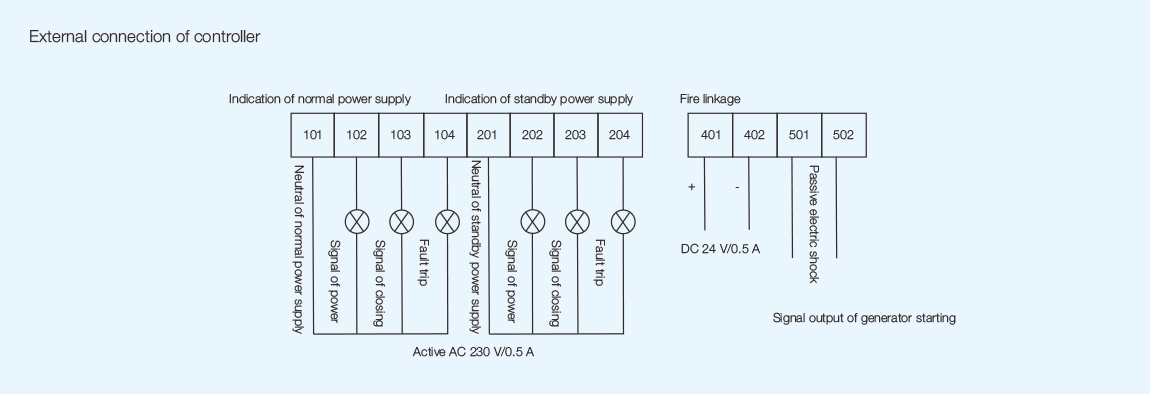

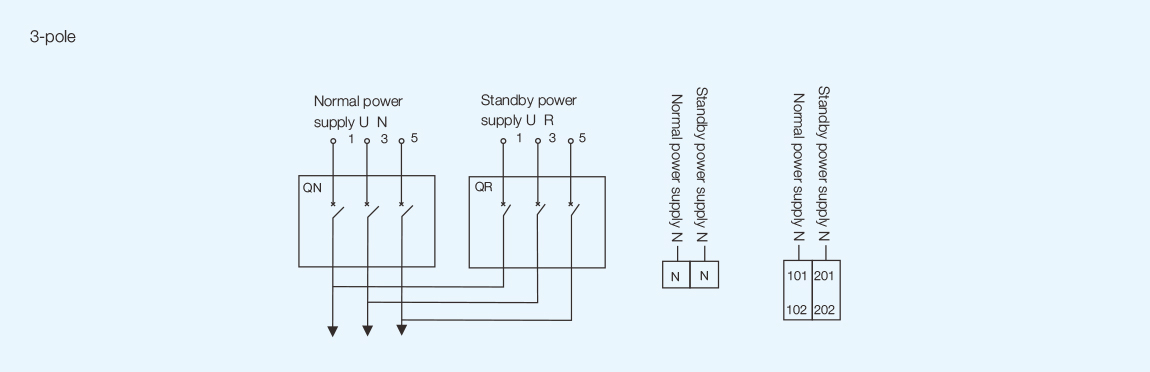

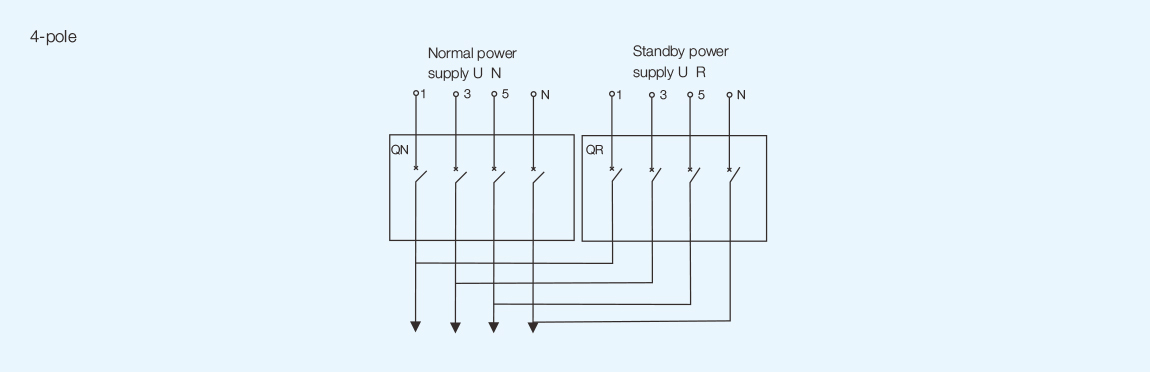

Diagrama de cableado externo

3SAQ2.6

3SAQ2.7

3SAQ2.8

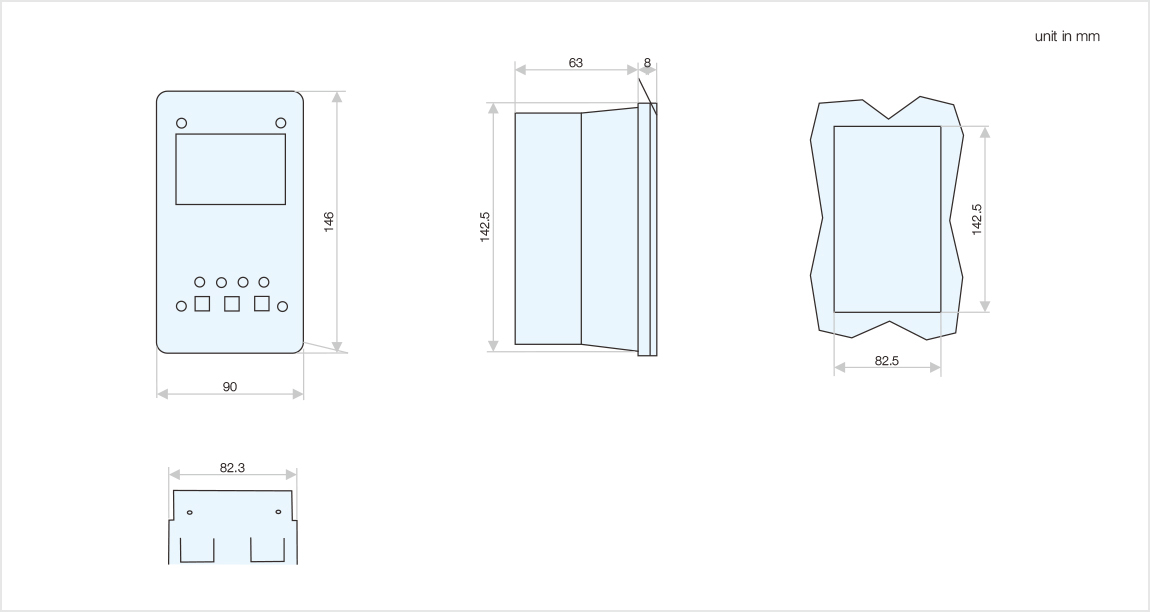

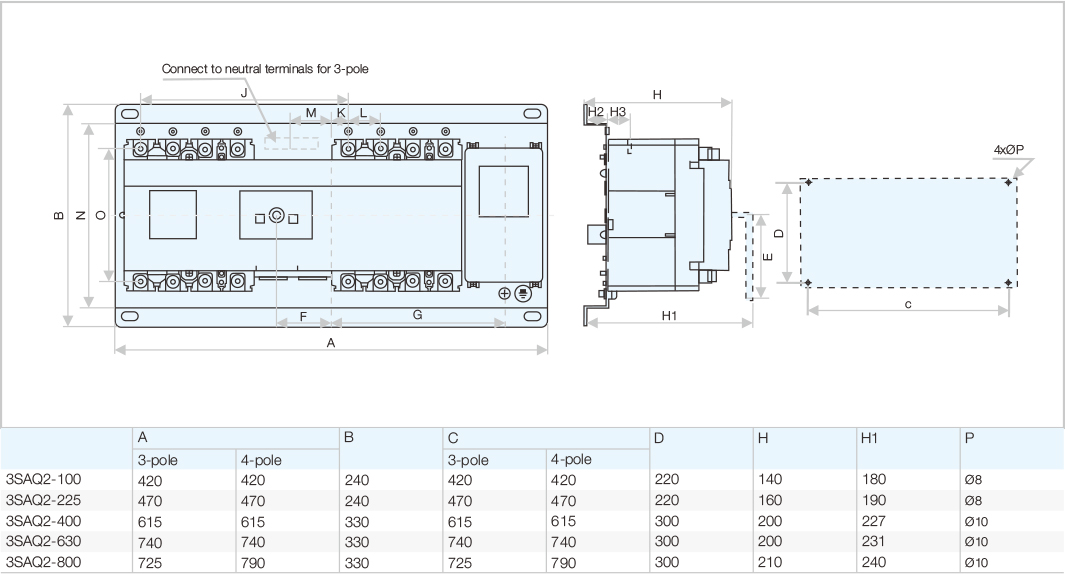

ODIAGRAMA DE DIMENSIÓN DE INSTALACIÓN Y INSTALACIÓN

3SAQ2.9


Dimensiones de perforación del panel de control.

3SAQ2.10

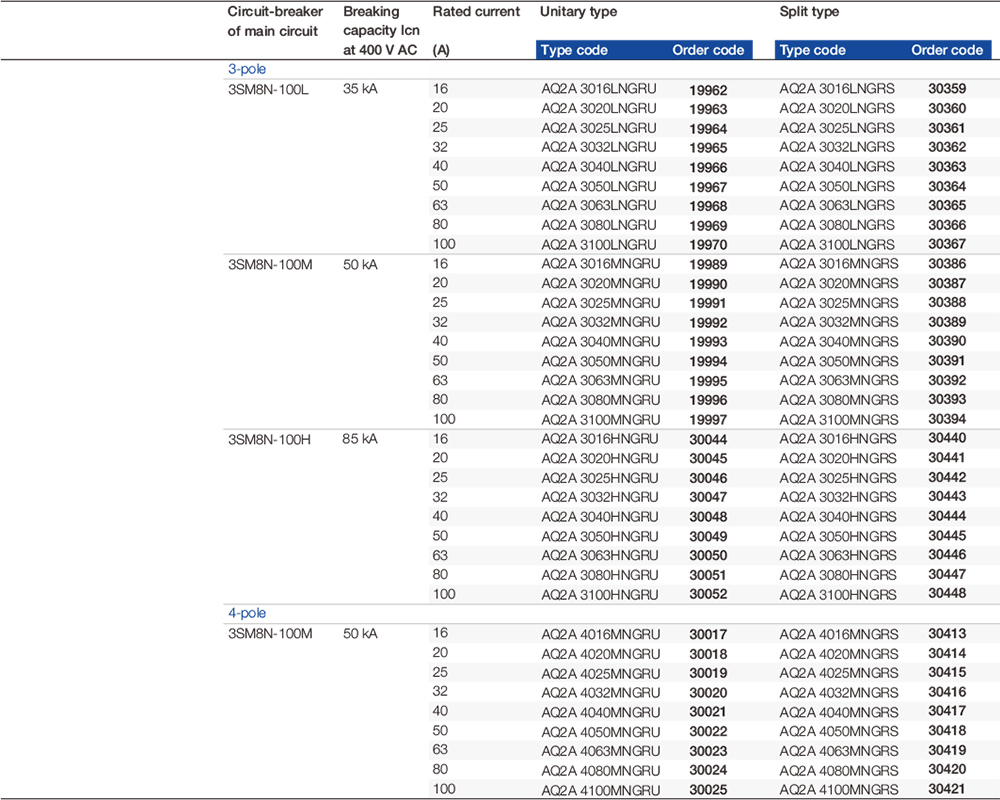

Selección y ordenando datos.

Tamaño A: 3SAQ2-100

Transferencia automática y restauración entre la fuente de alimentación normal y en espera (NBR)

3SAQ2.11


Selección y ordenando datos.

Tamaño A: 3SAQ2-100

Transferencia automática sin restauración entre la fuente de alimentación normal y en espera (NBS)

3SAQ2.12


Selección y ordenando datos.

Tamaño A: 3SAQ2-100

Transferencia automática y restauración entre la fuente de alimentación normal y generadora (NGR)

3SAQ2.13


Selección y ordenando datos.

Tamaño A: 3SAQ2-100

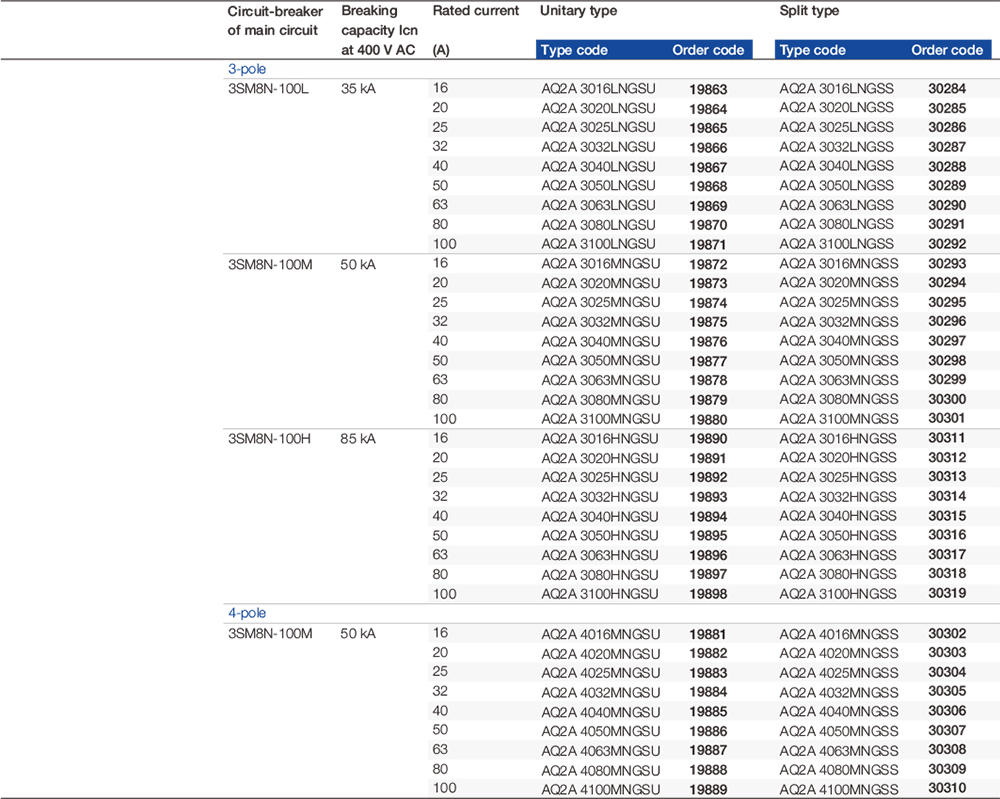

Transferencia automática sin restauración entre la fuente de alimentación normal y generadora (NG)

3SAQ2.14


Selección y ordenando datos.

Tamaño B: 3SAQ2-225

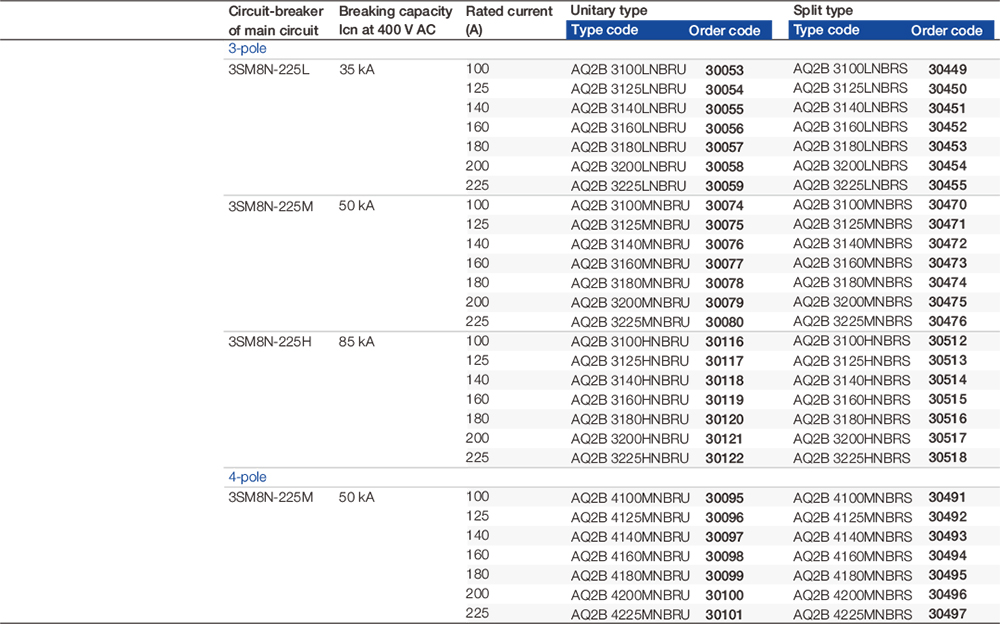

Transferencia automática y restauración entre la fuente de alimentación normal y en espera (NBR)

3SAQ2.15

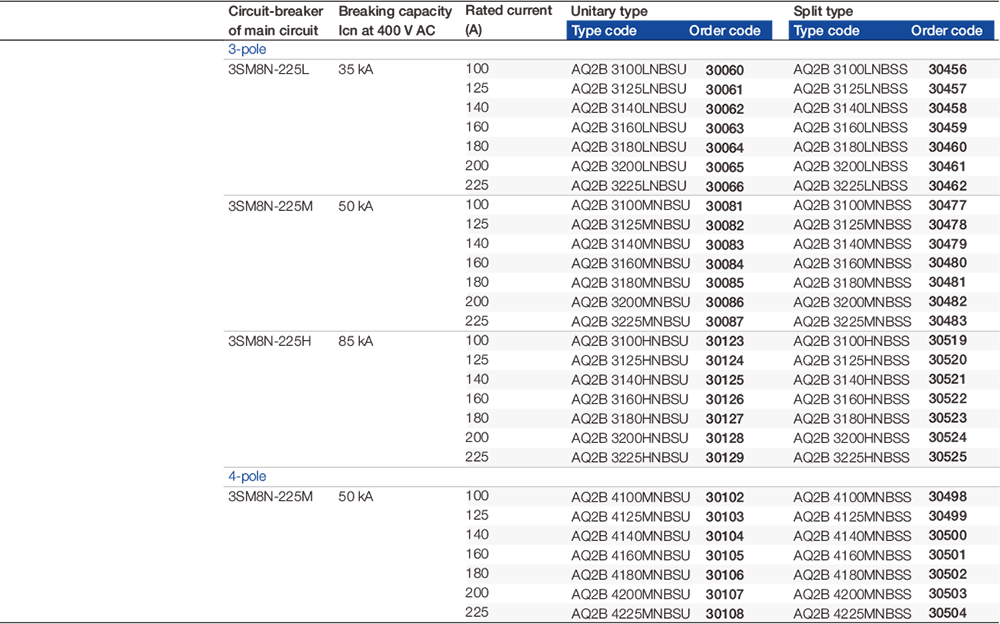

Transferencia automática sin restauración entre la fuente de alimentación normal y en espera (NBS)

3SAQ2.16


Selección y ordenando datos.

Tamaño B: 3SAQ2-225

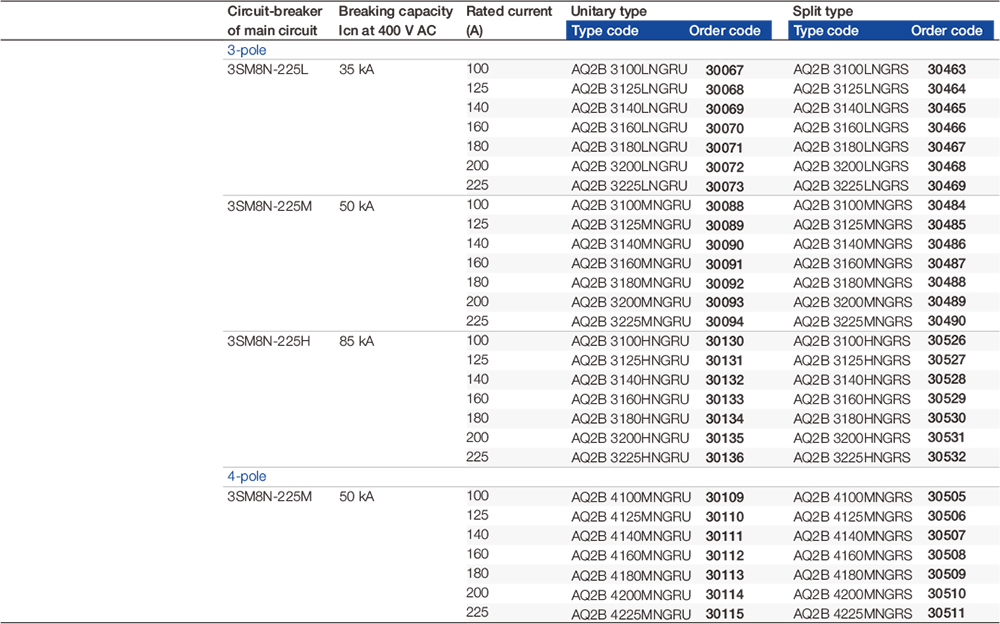

Transferencia automática y restauración entre la fuente de alimentación normal y generadora (NGR)

3SAQ2.17

Transferencia automática sin restauración entre la fuente de alimentación normal y generadora (NG)

3SAQ2.18


Selección y ordenando datos.

Tamaño C: 3SAQ2-400

Transferencia automática y restauración entre la fuente de alimentación normal y en espera (NBR)

3SAQ2.19


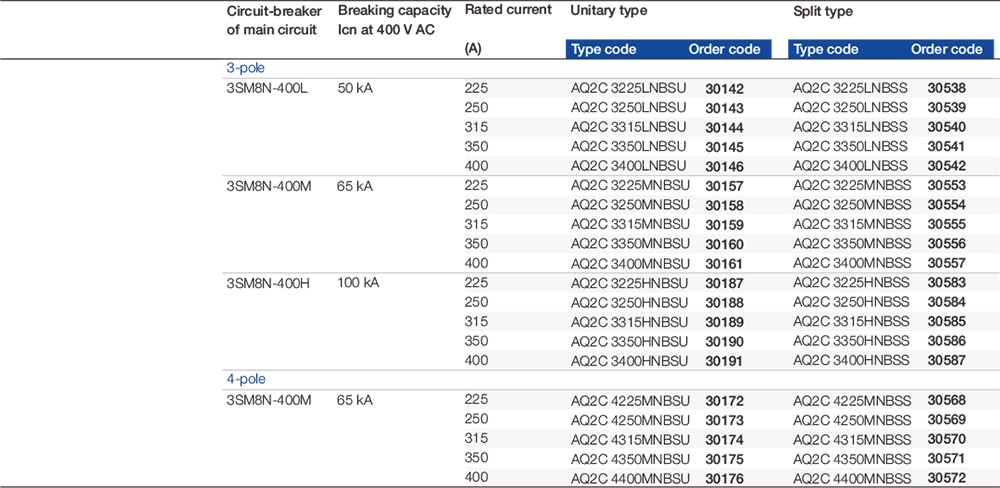

Transferencia automática sin restauración entre la fuente de alimentación normal y en espera (NBS)

3SAQ2.20


Selección y ordenando datos.

Tamaño C: 3SAQ2-400

Transferencia automática y restauración entre la fuente de alimentación normal y generadora (NGR)

3SAQ2.21


Transferencia automática sin restauración entre la fuente de alimentación normal y generadora (NG)

3SAQ2.22


Selección y ordenando datos.

Tamaño D: 3SAQ2-630

Transferencia automática y restauración entre la fuente de alimentación normal y en espera (NBR)

3SAQ2.23


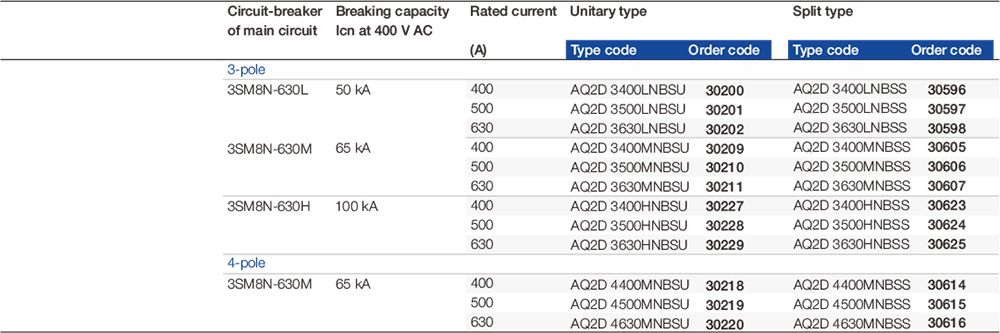

Transferencia automática sin restauración entre la fuente de alimentación normal y en espera (NBS)

3SAQ2.24

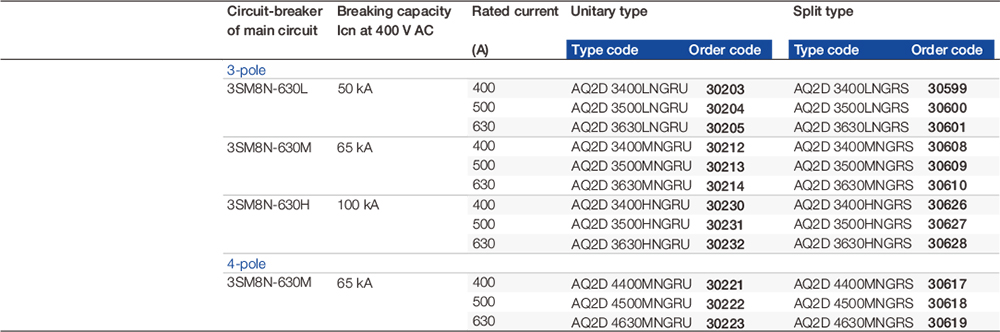

Selección y ordenando datos.

Tamaño D: 3SAQ2-630

Transferencia automática sin restauración entre la fuente de alimentación normal y generadora (NG)

3SAQ2.25


Transferencia automática sin restauración entre la fuente de alimentación normal y generadora (NG)

3SAQ2.26

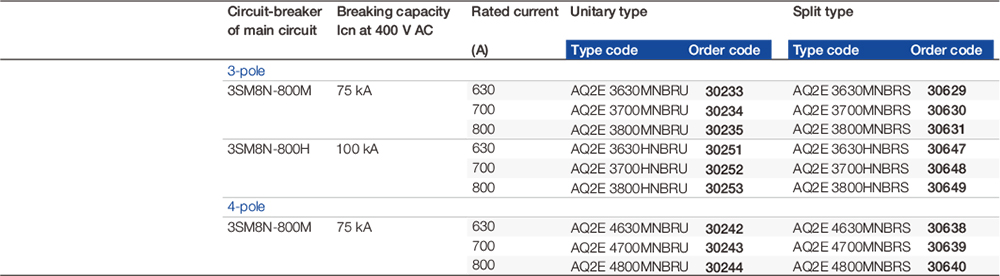

Selección y ordenando datos.

Tamaño E: 3SAQ2-800

Transferencia automática y restauración entre la fuente de alimentación normal y en espera (NBR)

3SAQ2.27

Transferencia automática sin restauración entre la fuente de alimentación normal y en espera (NBS)

3SAQ2.28

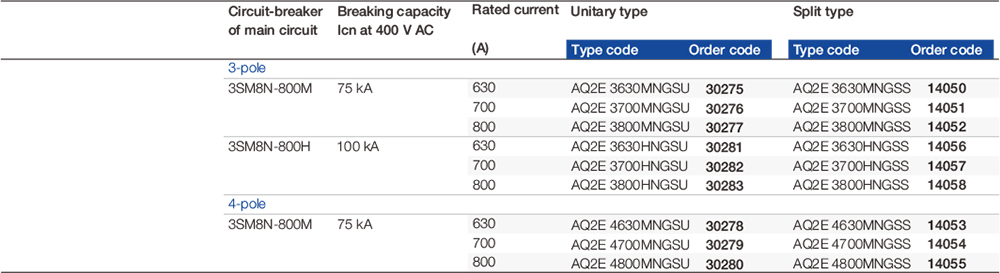

Transferencia automática y restauración entre la fuente de alimentación normal y generadora (NGR)

3SAQ2.29


Transferencia automática sin restauración entre la fuente de alimentación normal y generadora (NG)

3SAQ2.30
