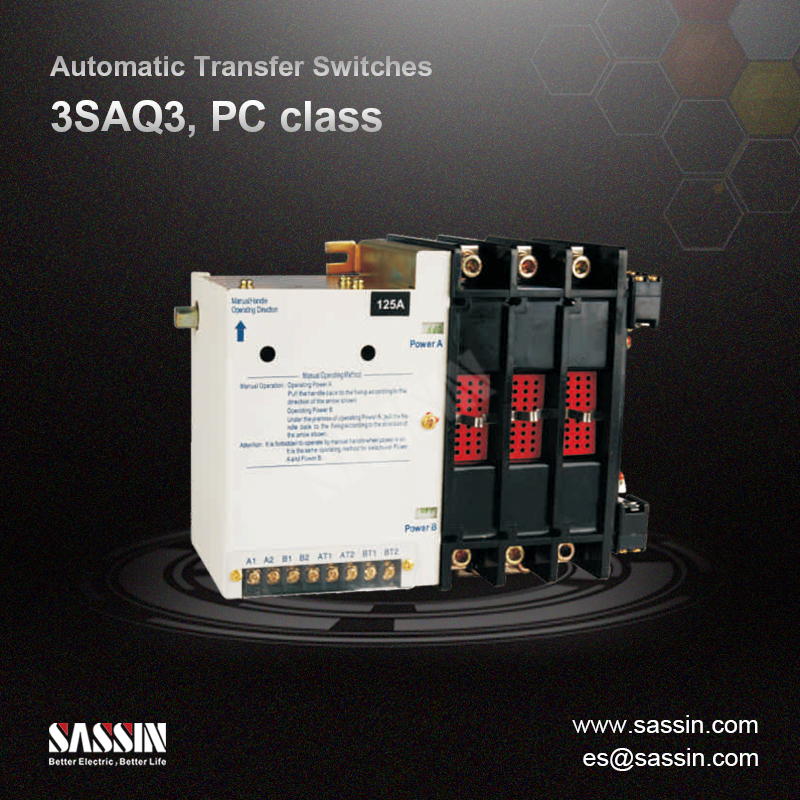

3SAQ3, clase PC, hasta 5000 A

Fuente de alimentación independiente con fuente de alimentación de construcción, extrae directamente la alimentación del extremo entrante para evitar el riesgo de falla de la función de protección causada por la falla de la fuente de alimentación externa.


● Protección de sobrecarga
● Protección de cortocircuito.
● Aislamiento
● Control
● Utilizado en edificios residenciales, edificio no residencial, industria, energía e infraestructura.
Estado de Disponibilidad:

Características

●    Volumen pequeño, instalación conveniente.

●    Con el controlador, la configuración puede transferir entre la transferencia manual y automática con restauración o transferencia automática sin restauración.

●    Bajo voltaje, sobre-voltaje, protección de la pérdida de fase

●    Se puede ajustar un enclavamiento confiable y seguro, el parámetro de operación podría ajustarse

●    El voltaje nominal de 400 V, la corriente nominal es de 20 a a 5000 a

●    Bajo mal funcionamiento, fácil mantenimiento.


Versiones

Hay dos versiones disponibles:

●    M2 I: 2-Etapa, fuente de alimentación A ← → Fuente de alimentación B; El interruptor de transferencia automática M2 I está instantáneamente del interruptor de interruptores (sin unidad de controlador interna o externa). Si los conmutadores están en condiciones de mantenimiento o dañado donde se requiere la fuente de alimentación continente, es posible operar el mango por manual e identificar el punto de falla mediante OVServando las acciones de conmutación

●    M3 II: 3-Etapa, fuente de alimentación A ← → Fuente de alimentación de posición media b

El interruptor de transferencia automática M3 II tiene funciones siguientes

●    Intercambio de la operación manual.

●    Detección de voltaje para cuatro líneas de fuentes de energía trifásica a y b

●    Protección de exceso de voltaje, bajo voltaje y pérdida de fase.

●    Cambio automático entre la fuente de alimentación A y B

●    Manejo de fallas automáticas

●    Inicio remoto / generador de parada

●    Protección de sobrecorriente después de la conexión; a un relé de sobrecorriente a través de una interfaz de expansión adicional


Para ambas versiones, si los interruptores de transferencia automáticos están bajo mantenimiento o condición dañada, mientras que se requiere la fuente de alimentación continente, es posible operar la manija lentamente por manual para identificar el punto de falla al evitar con cuidado las acciones de conmutación.

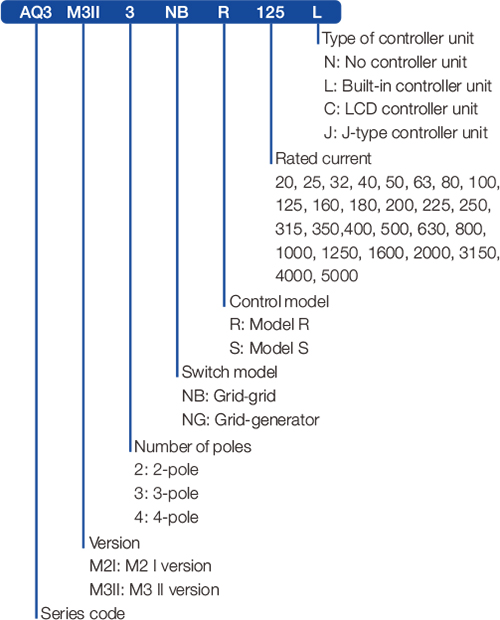

Instrucción de tipo de código

3SAQ3.1


3SAQ3.2


Técnico especial

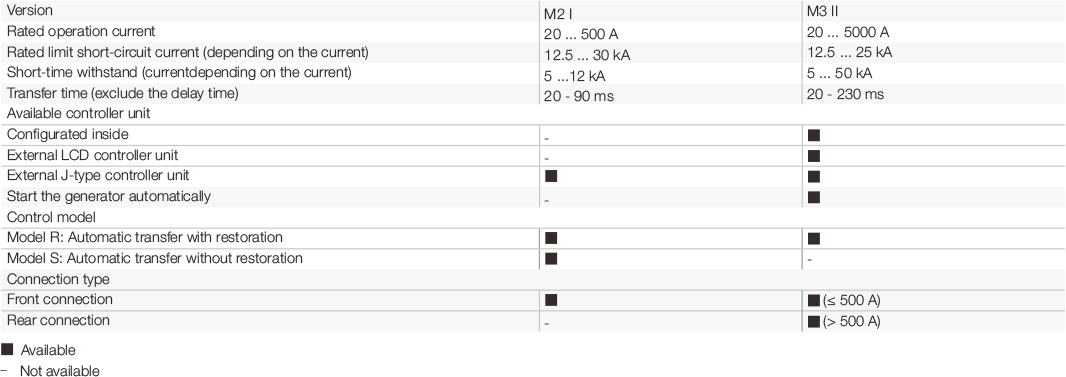

Versión m2 i

3SAQ3.3


Técnico especial

Versión m3 II

3SAQ3.4


Técnico especial

Versión m3 II

3SAQ3.5

Unidad de controlador externo

Hay dos tipos disponibles unidades de controlador externo


●    Unidad de controlador externo tipo J

La unidad de controlador externo de tipo J está disponible para ambas versiones de M2 I y M3 II

3SAQ3.6


●    Unidad de controlador externo con pantalla LCD

3SAQ3.7

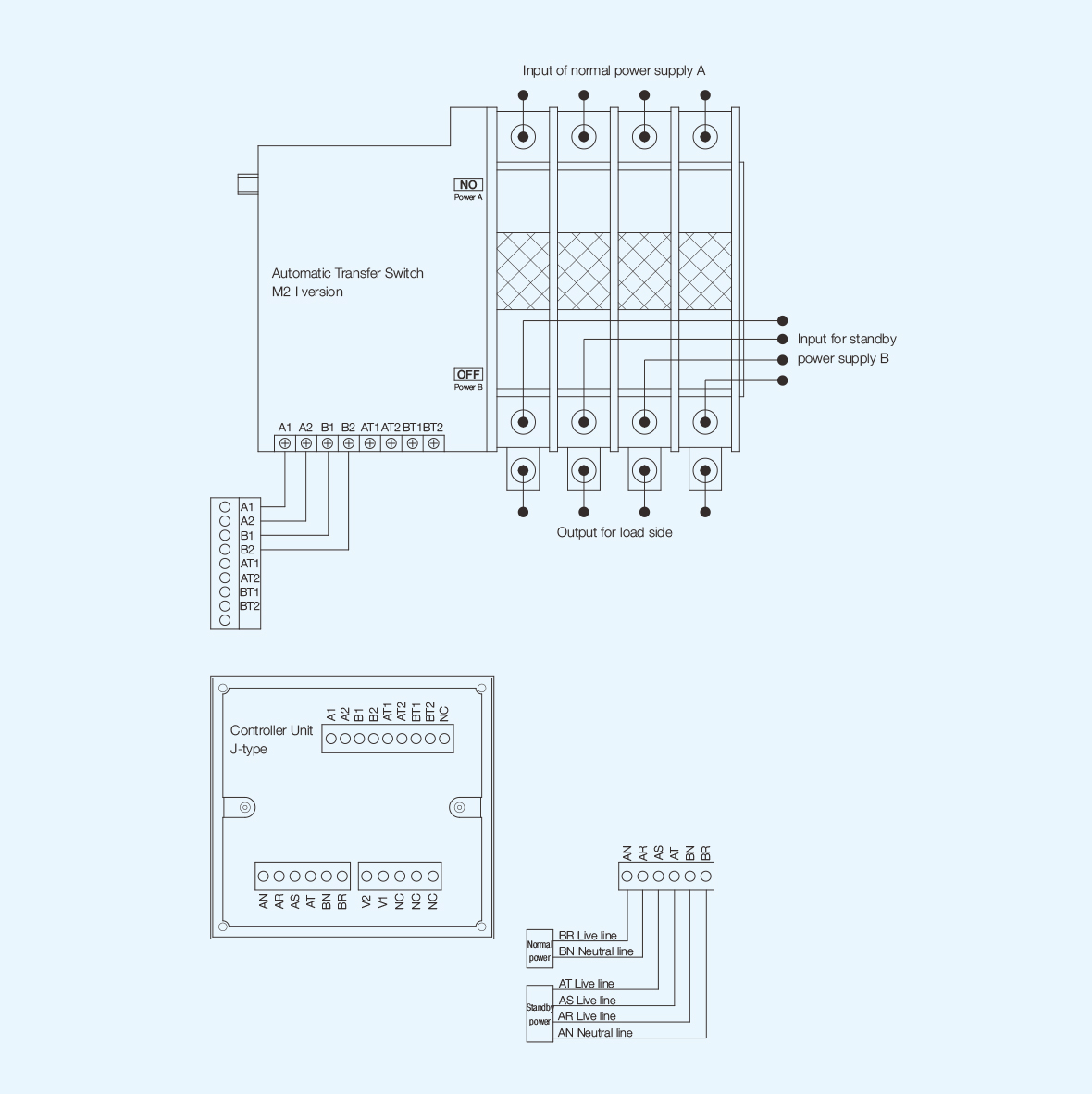

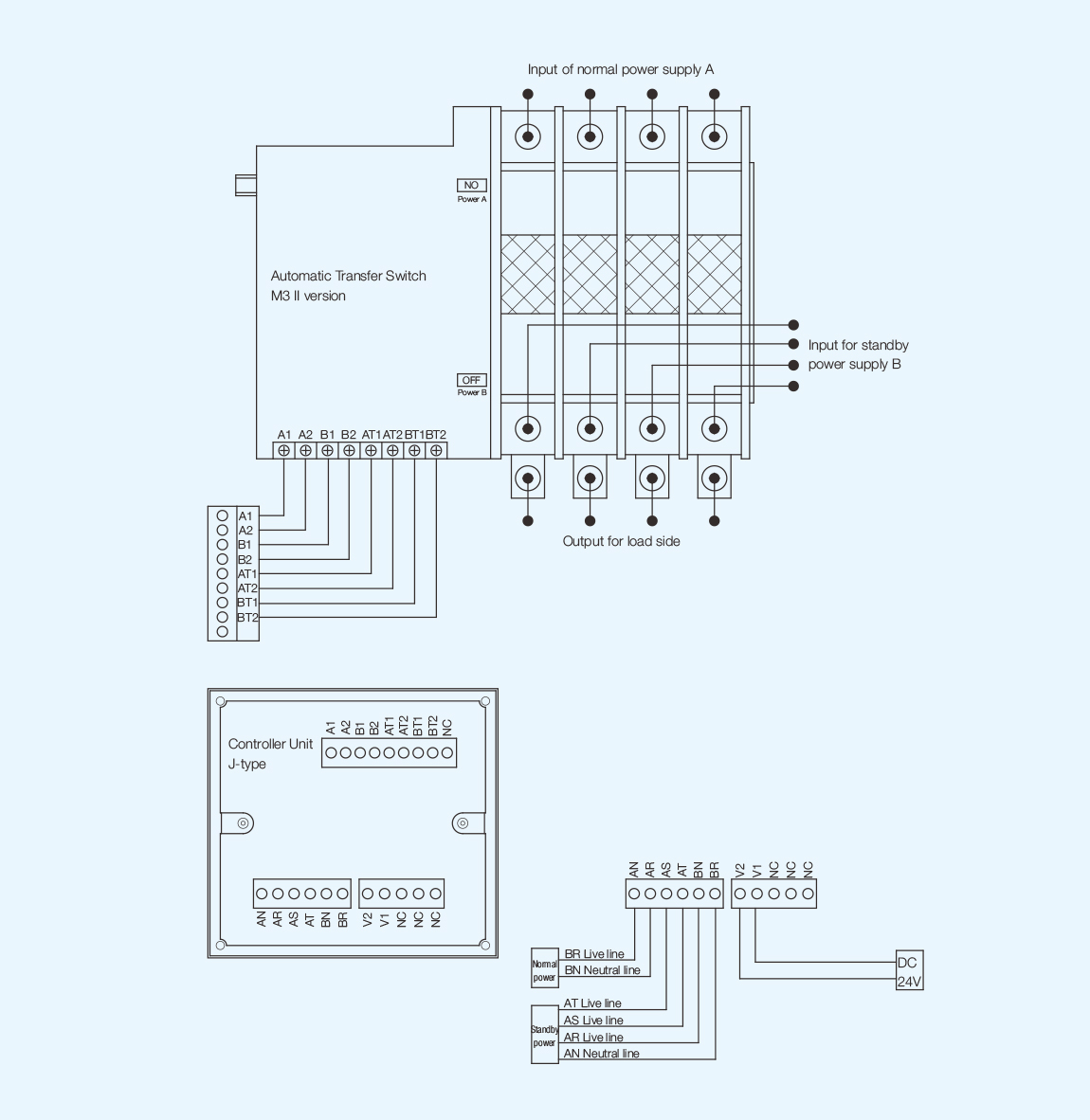

Diagrama de cableado

●    M2 i versión sin unidad de control

3SAQ3.8

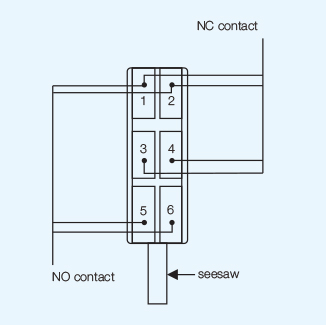

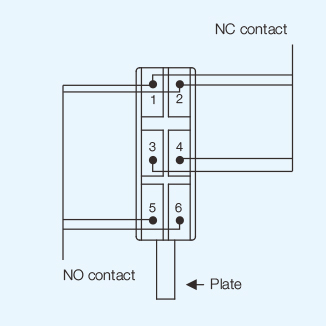

Contacto auxiliar

3SAQ3.9


Nota:

1. A1 / A2 es para la señal de entrada de la fuente de alimentación A, AC 220 V;

B1 / B2 es para la señal de entrada de la fuente de alimentación B, AC 220 V;

2. Los contactos auxiliares se pueden conectar a indicaciones, alarma o señales dependiendo de las necesidades.

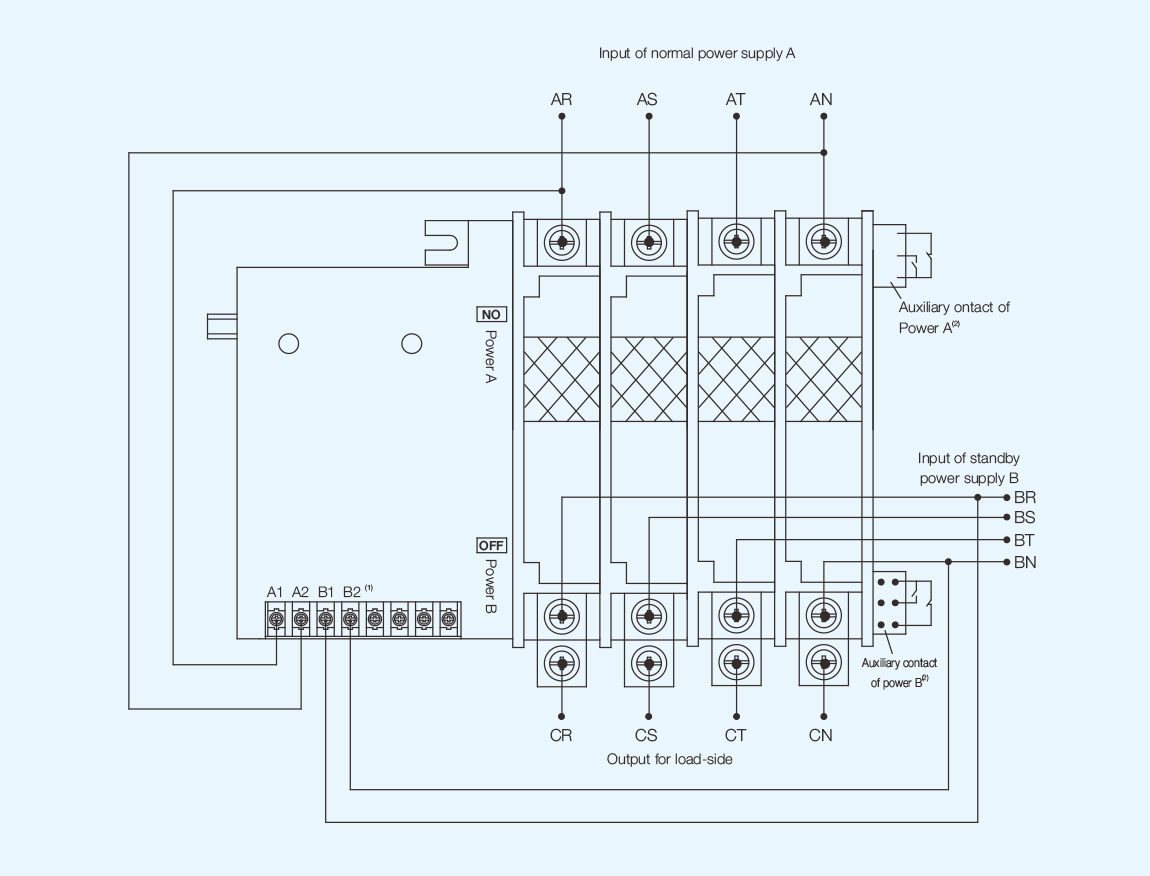

Diagrama de cableado

●    Versión M2 I con unidad de controlador de tipo J externo

3SAQ3.10

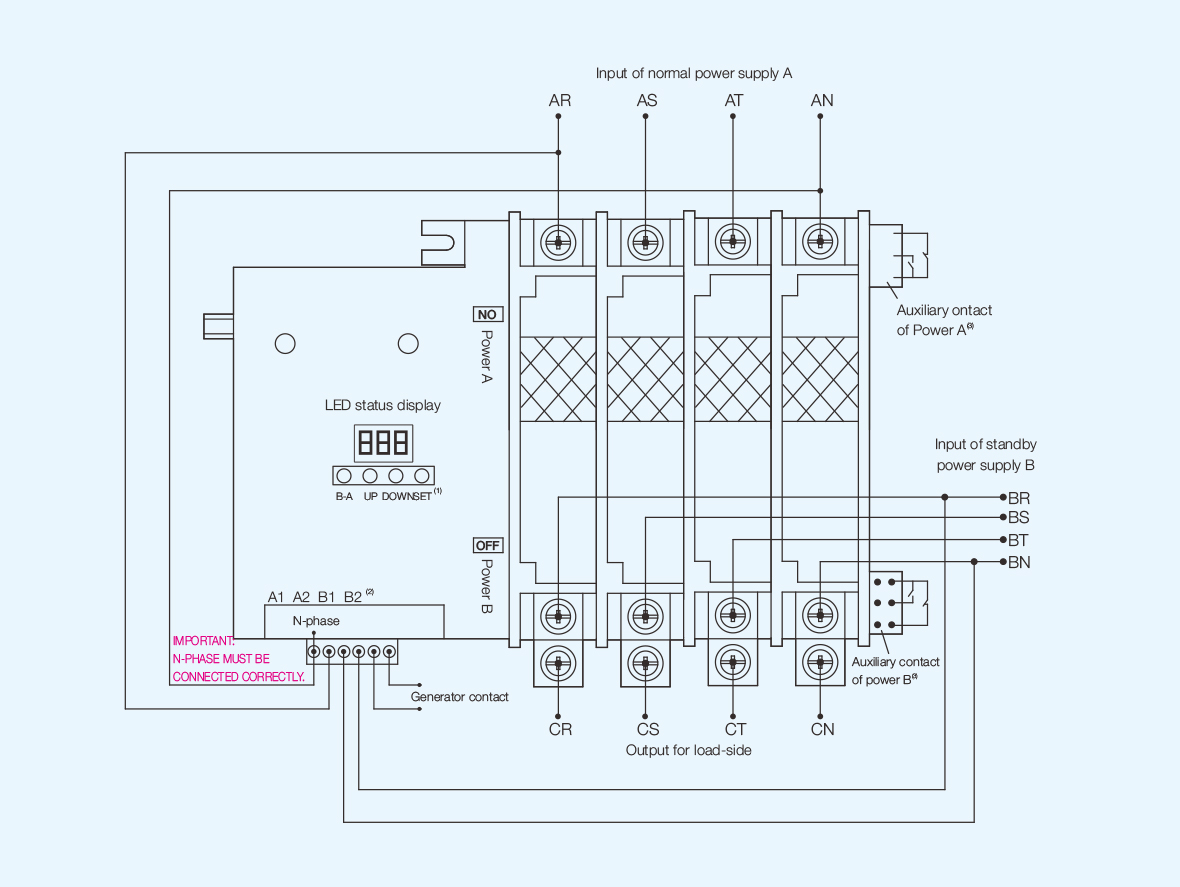

Diagrama de cableado

●    Versión M3 II con unidad de controlador interno

3SAQ3.11

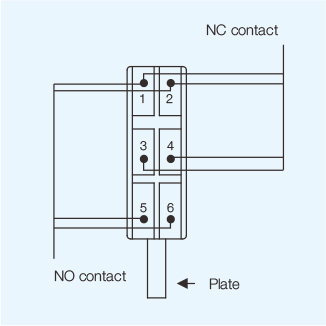

Contacto auxiliar

3SAQ3.12


Nota:

1. Instrucción de botones de función.

Conjunto: Configuración para el tiempo de retardo de A-B, B-A o Stop generador;

- abajo: reducción al establecer;

Pantalla de voltaje de fase B cuando funciona automáticamente;

Cambio a la fuente de alimentación B cuando funciona manual;

- up: Aumentar al establecer;

Mostrar voltaje a-fase cuando funciona automáticamente;

Cambio a la fuente de alimentación a cuando funciona manual;

- B-A: para el intercambio entre la operación automática y la operación manual presionando los botones del conjunto y

B-A al mismo tiempo (la operación manual está disponible cuando el parpadeo LED);

- Configuración del voltaje de referencia de la fuente de alimentación A y B (pantalla LED U-A y U-B)

2. A1 / A2 es para la señal de entrada de la fuente de alimentación A, AC 220 V;

3. B1 / B2 es para la señal de entrada de la fuente de alimentación B, AC 220 V;

Los contactos auxiliares se pueden conectar a indicaciones, alarmas o señales dependiendo de las necesidades.


Diagrama de cableado

●    Versión M3 II con unidad de controlador de tipo J externo

3SAQ3.13

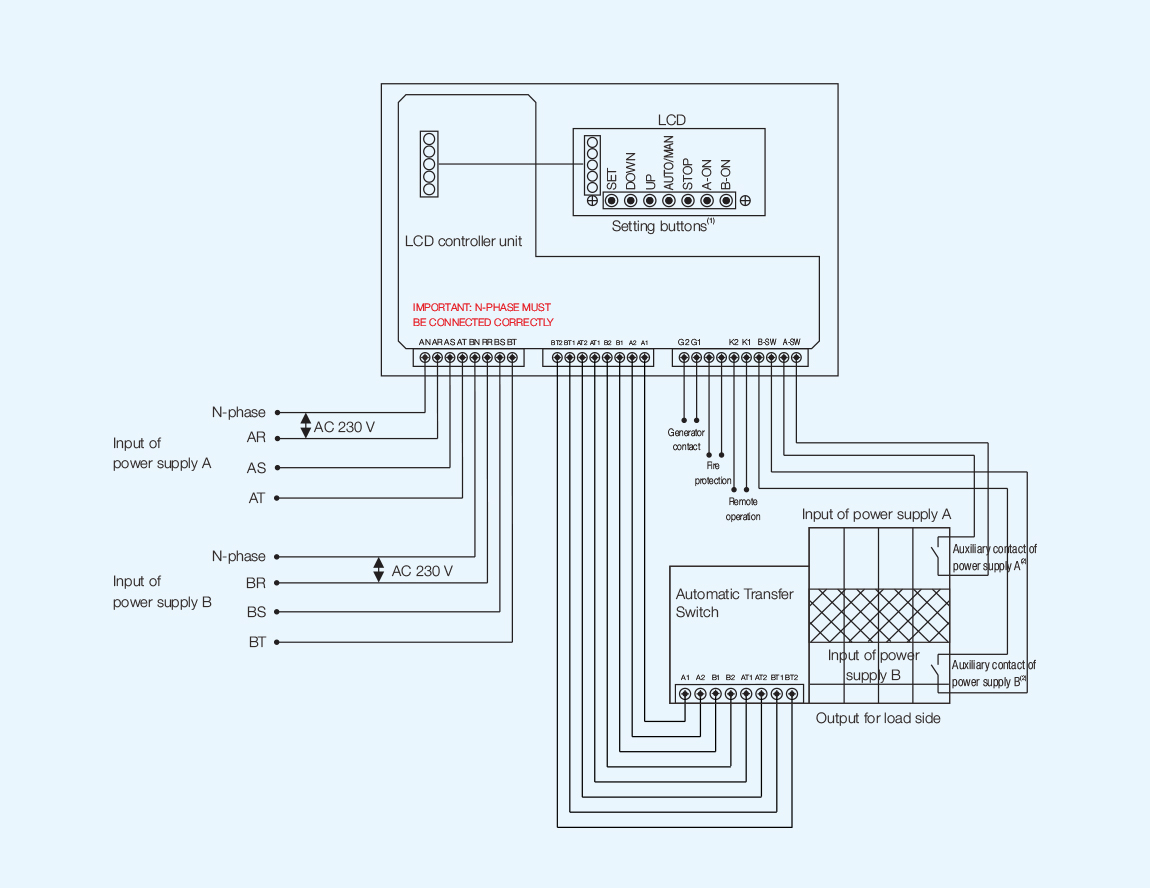

Diagrama de cableado

●    Versión M3 II con unidad de controlador externo con pantalla LCD

3SAQ3.14


Contacto auxiliar

3SAQ3.15

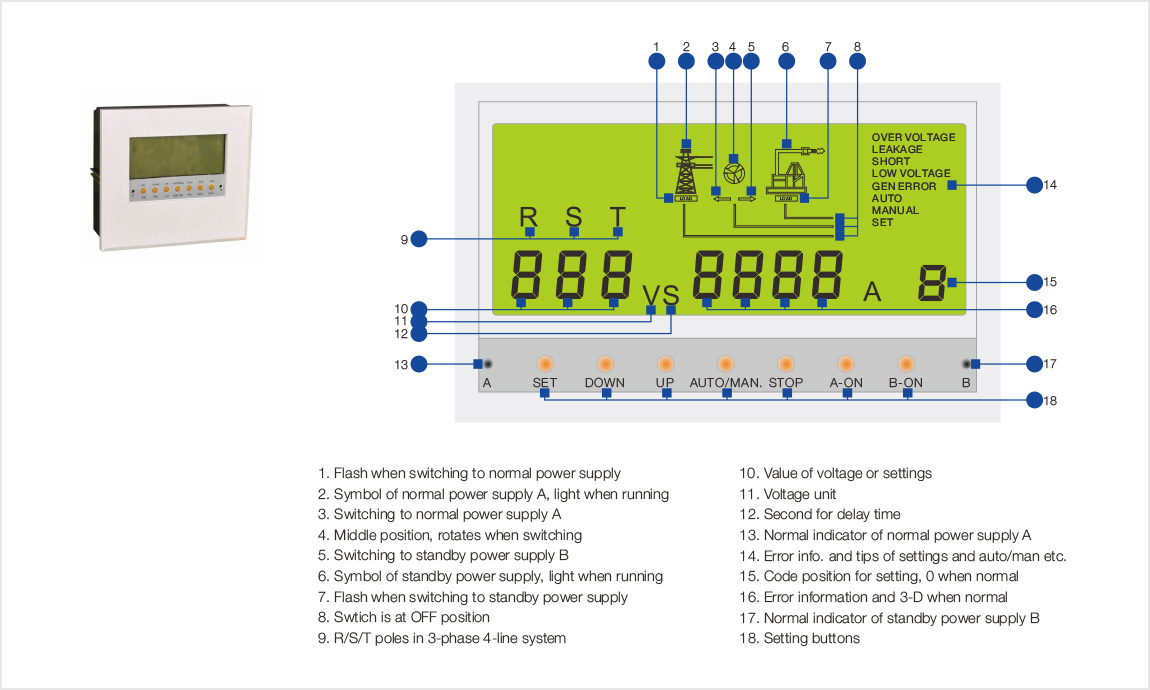

Aviso:

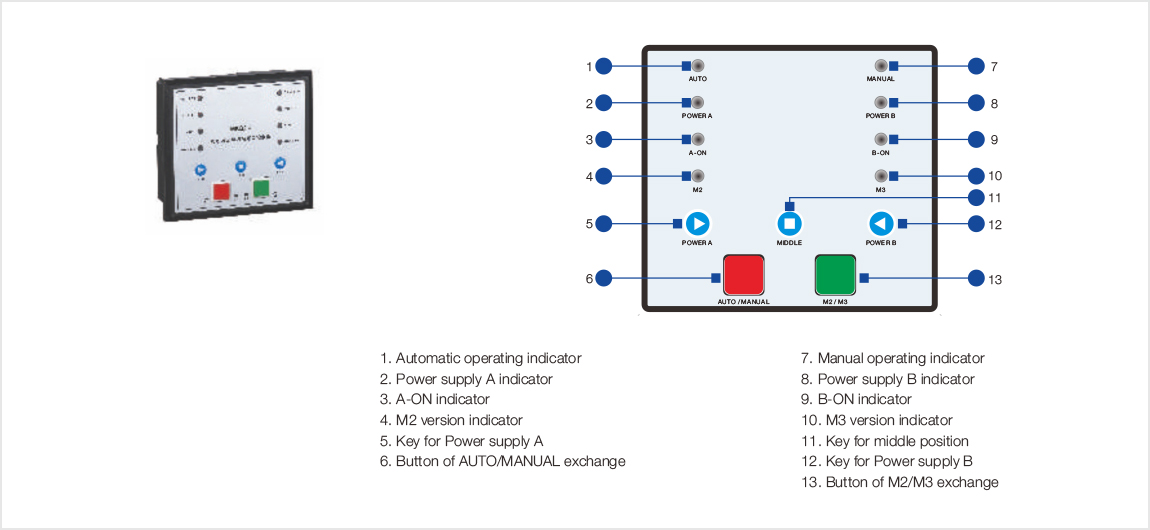

1. Instrucción de botones de función.

- Conjunto: Configuración para el rango de voltaje de baja y alta de la fuente de alimentación A y B, tiempo de retardo de OFF-A, OFF-B, B-OFF,

Parada del generador, problema de A y B, tiempo para el inicio del generador; Los códigos son 1, 2, ... 9, C y D.

- abajo / arriba: reducción (o incorrición) al establecer;

- Auto / Hombre: para el intercambio entre operación automática y operación manual;

Configuración del voltaje de referencia de la fase R / R / T para la fuente de alimentación A y B presionándola durante 3 segundos cuando

manual de operación.

- Detener: Corte de la fuente de alimentación A y B, cambie a la posición OFF e ingresando al modo de espera;

- A-ON: Cambie a la fuente de alimentación A en modo manual;

Muestra el voltaje de la fase R / S / T de la fuente de alimentación A a los modos de automático o detener;

- B-ON: Cambiar a la fuente de alimentación B en modo manual;

Muestra el voltaje de la fase R / S / T de la fuente de alimentación B a los modos de automático o detener;

2. Los contactos auxiliares se pueden conectar a indicaciones, alarma o señales dependiendo de las necesidades.

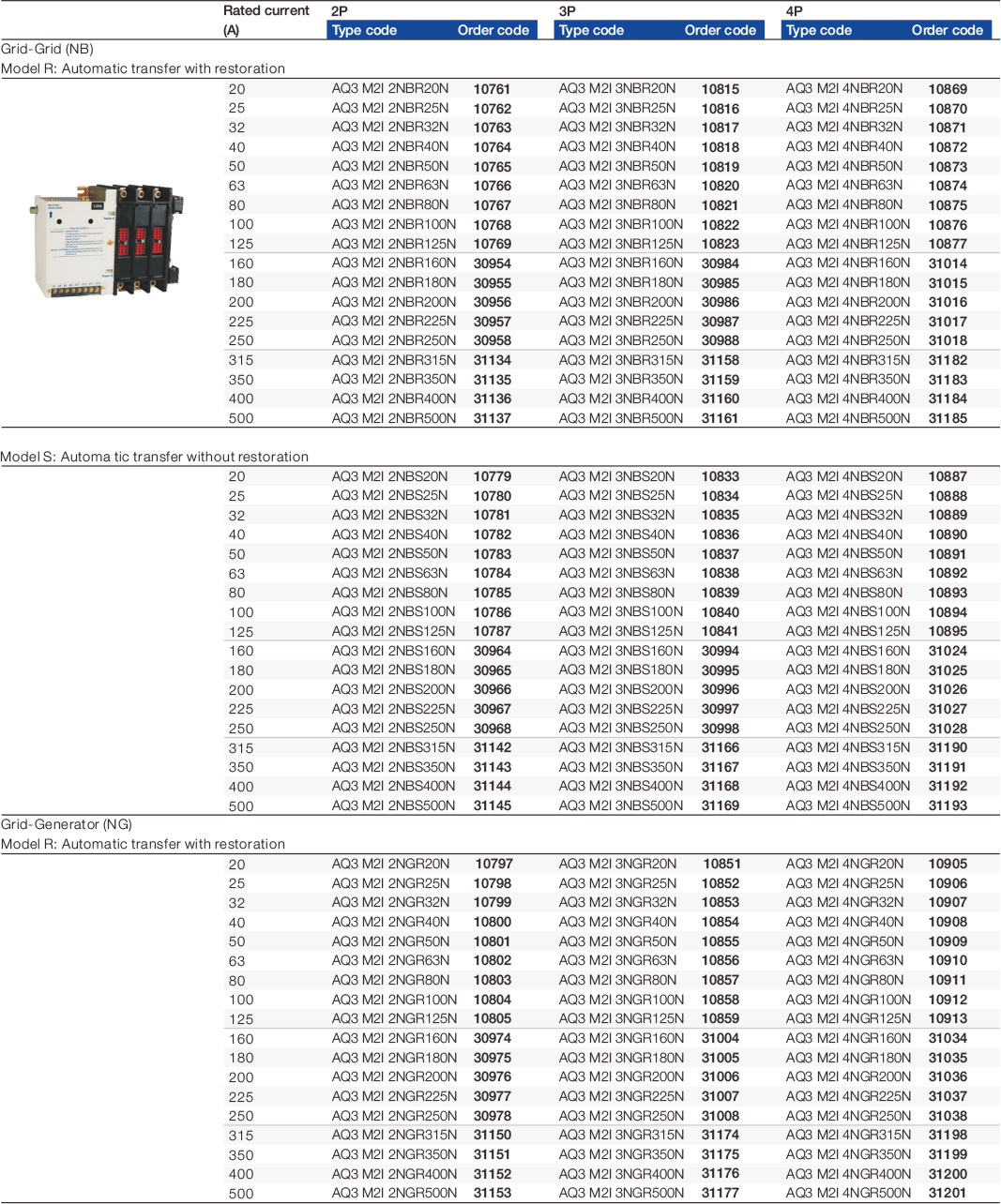

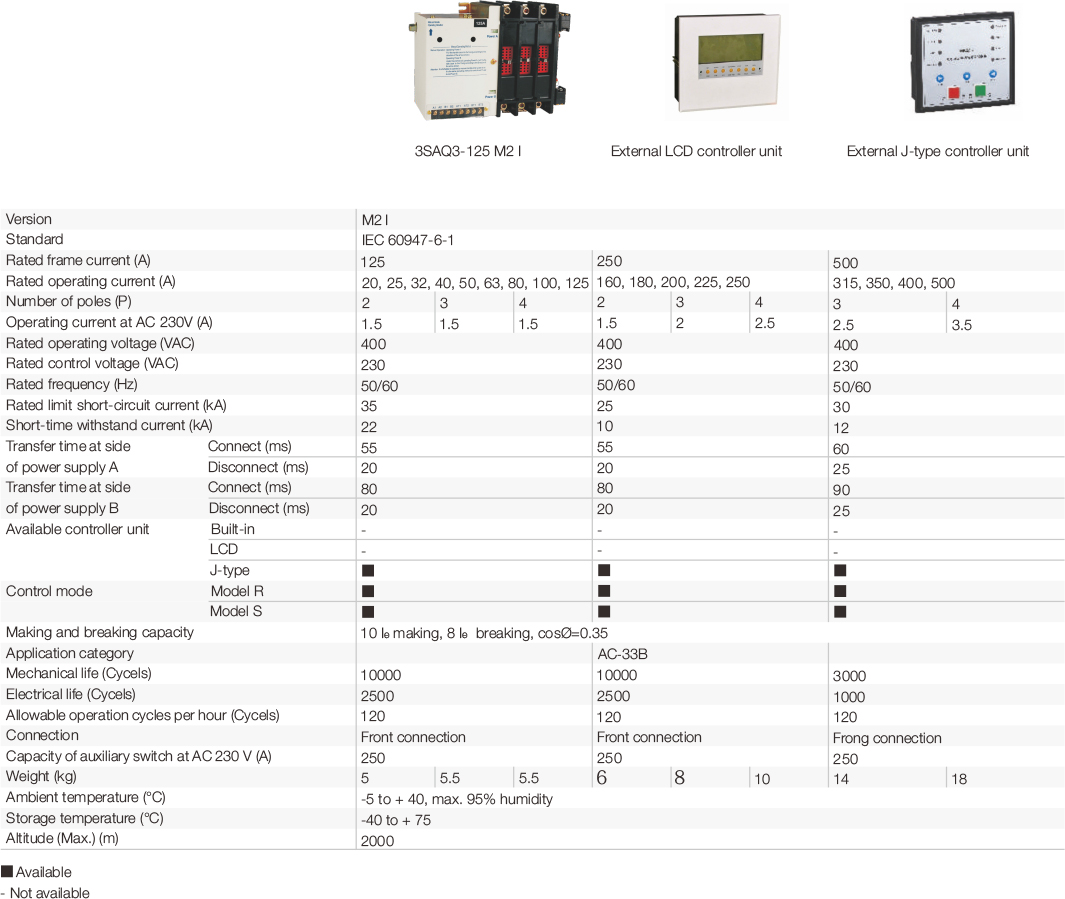

Selección y ordenando datos.

M2 I Versiones sin unidad de control

3SAQ3.16

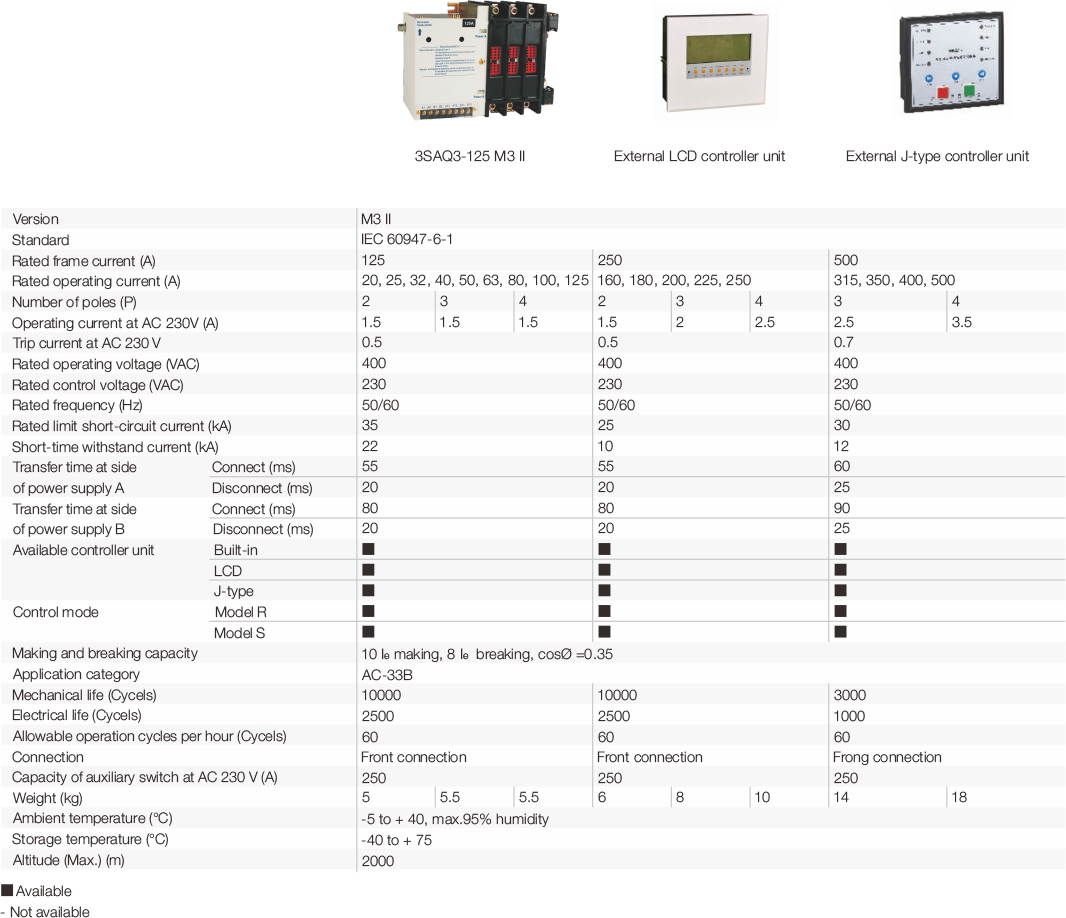

Selección y ordenando datos.

Versiones M2 I equipadas con unidad de control de tipo J externo

3SAQ3.17

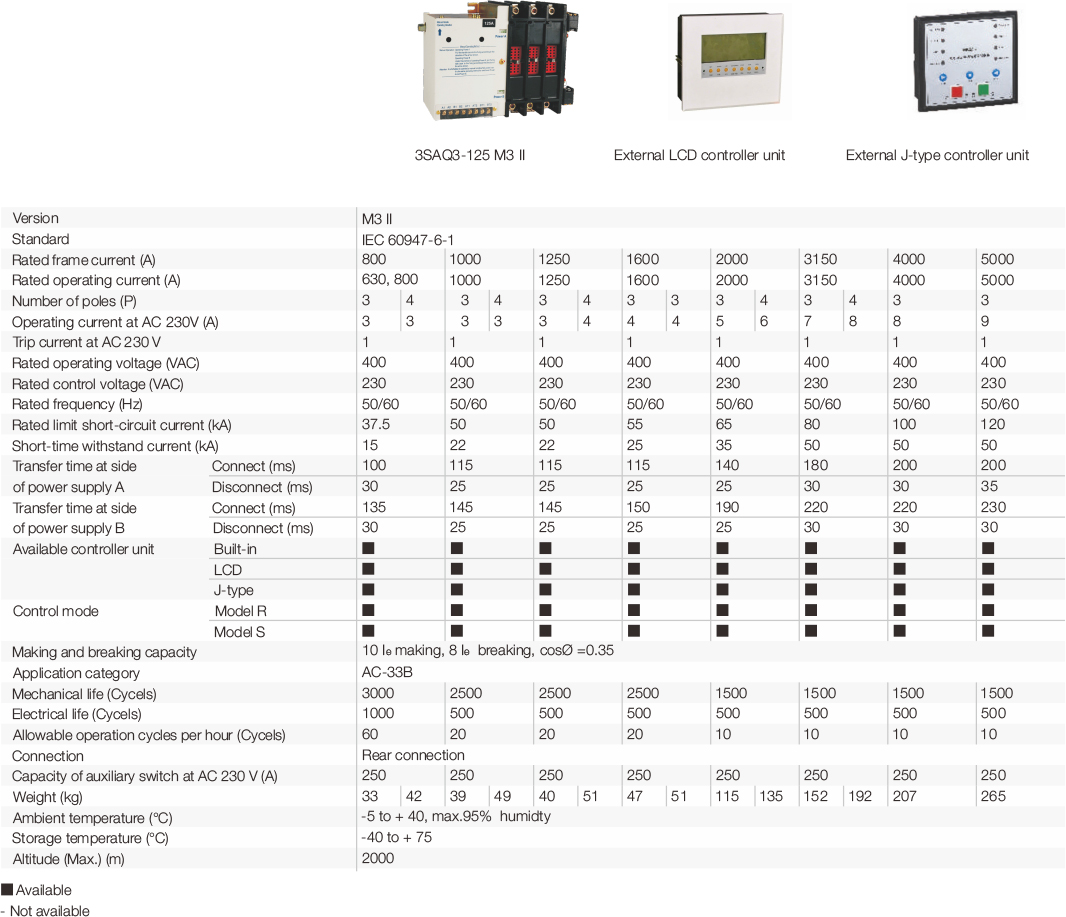

Selección y ordenando datos.

Versiones M3 II equipadas con unidad de control interno.

3SAQ3.18

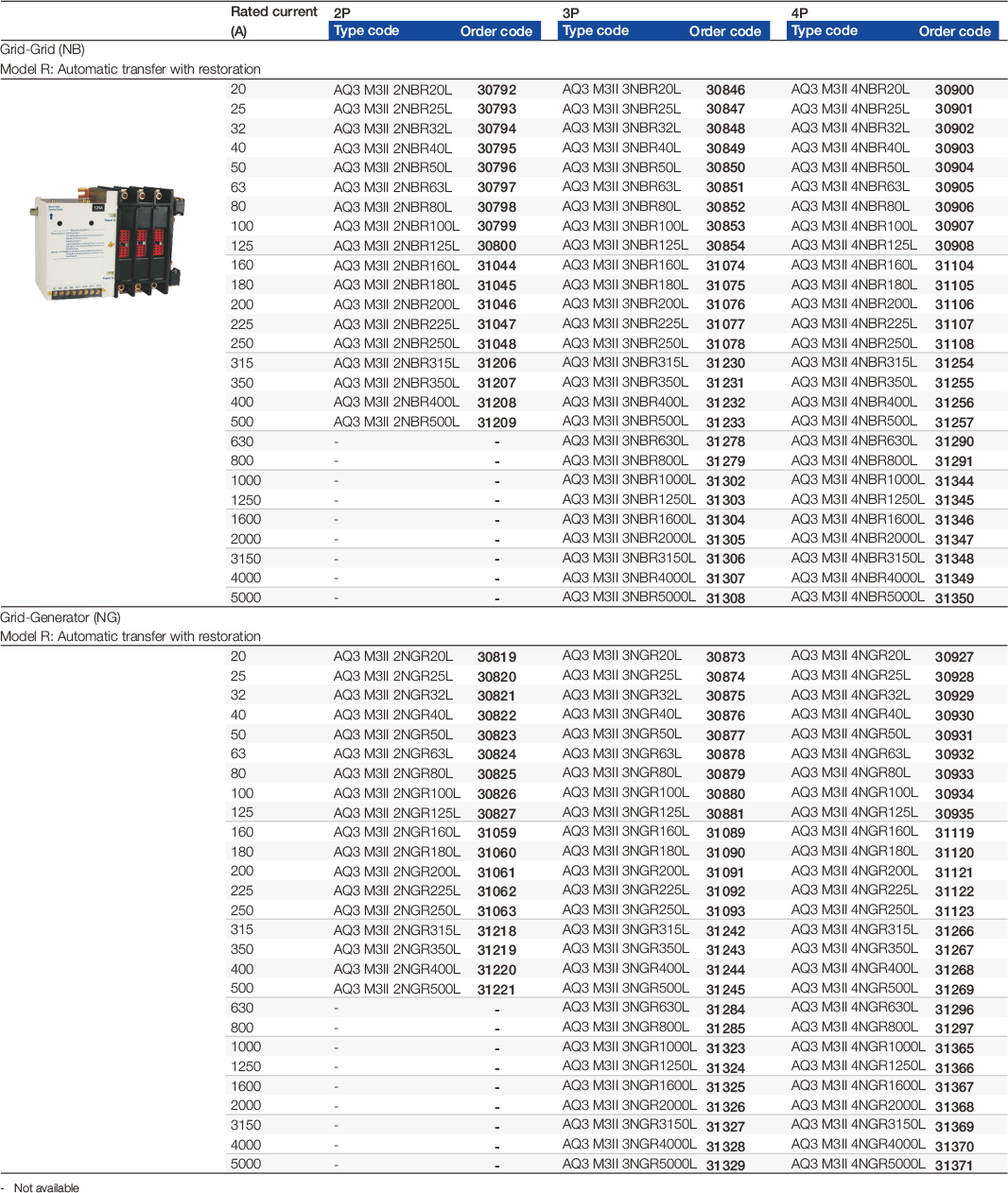

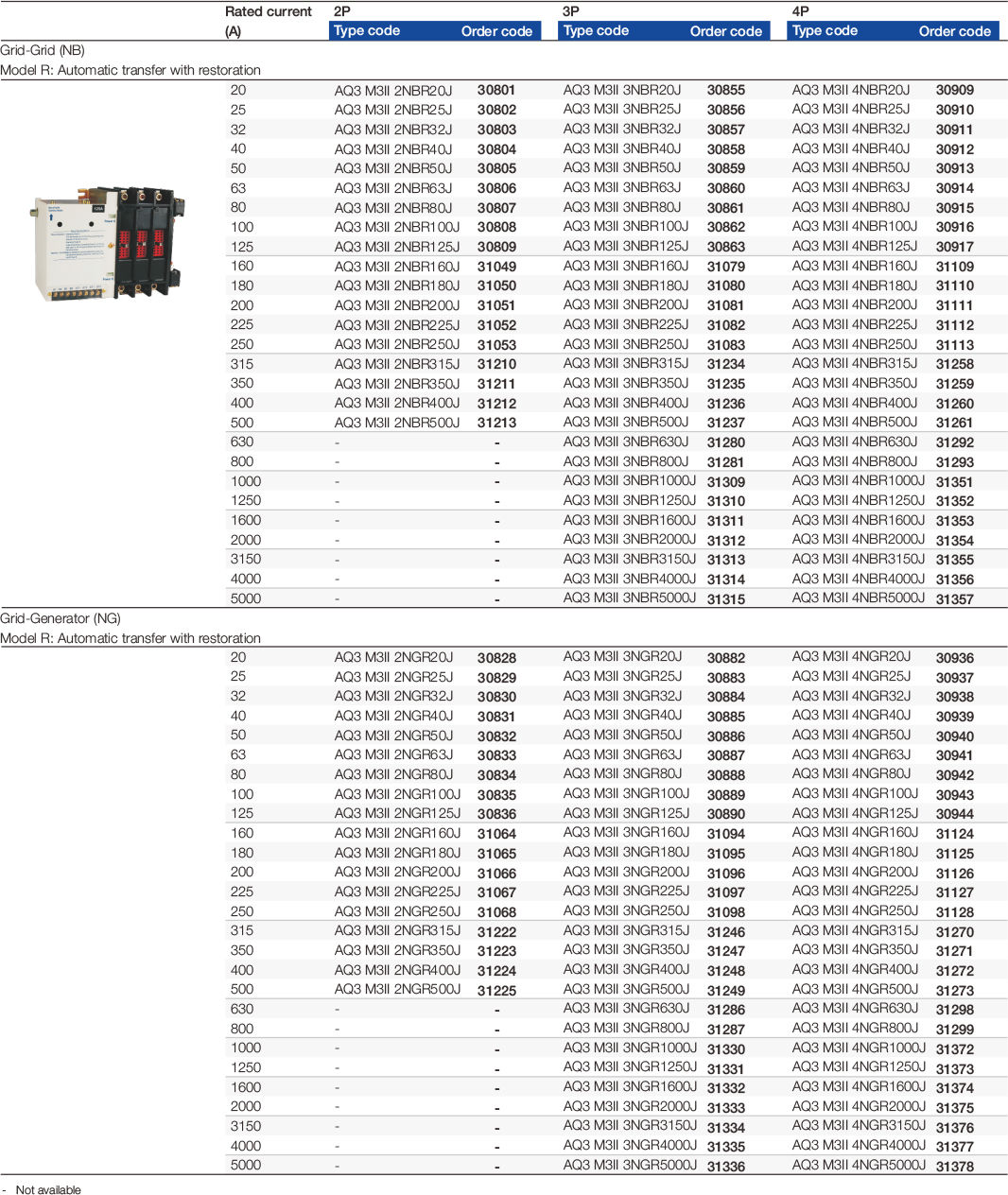

Selección y ordenando datos.

Versiones M3 II equipadas con unidad de control de tipo J externo

3SAQ3.19

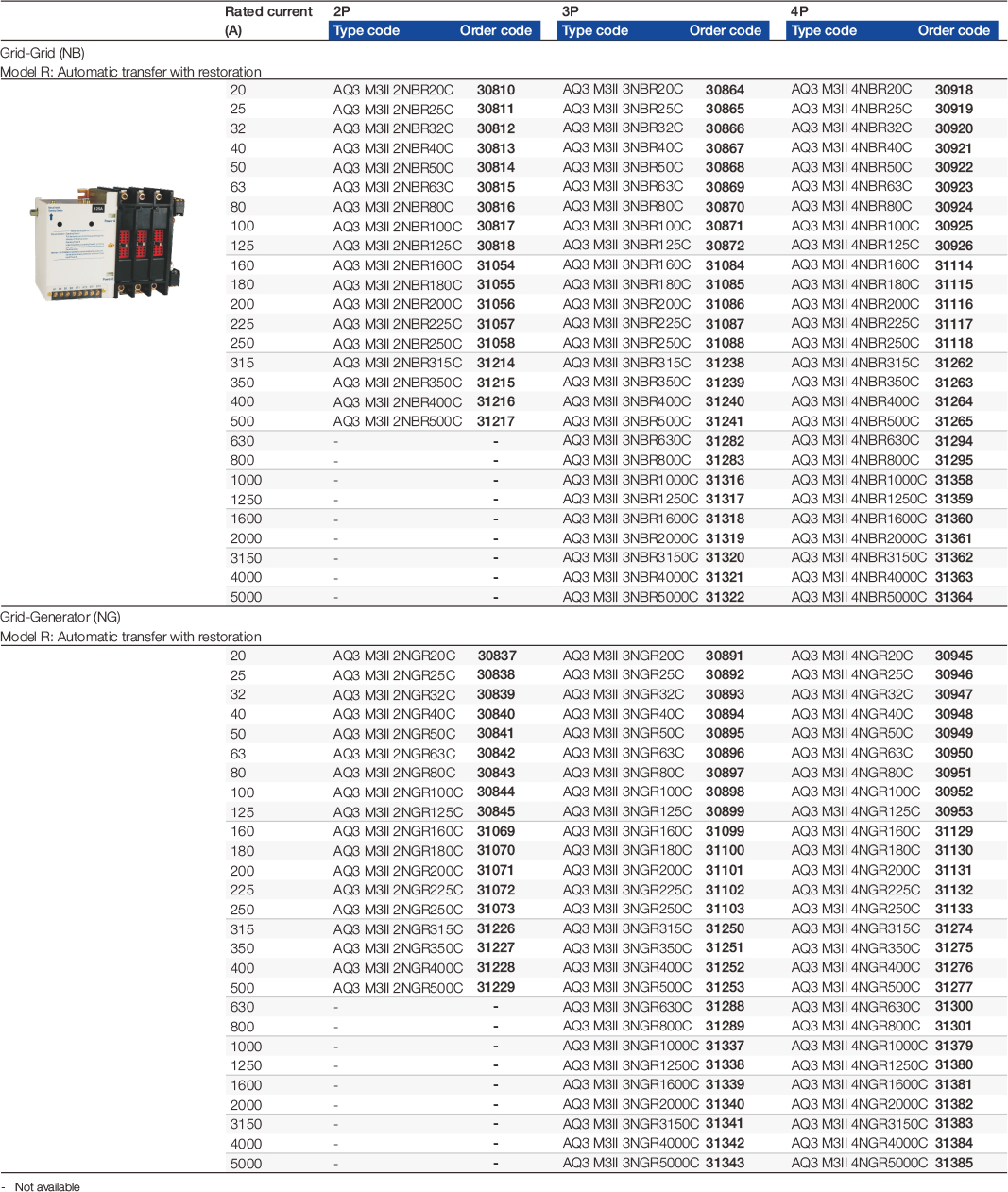

Selección y ordenando datos.

Versiones M3 II equipadas con unidad de controlador LCD externo.

3SAQ3.20
