● Fabricación y ruptura bajo condición de carga.
● Proporcionar aislamiento de seguridad para el sistema de distribución de terminales.
● Utilizado en edificio residencial, edificio no residencial.
Características
● El asa proporciona una indicación clara de la posición de contacto.
● La impresión adecuada de todos los datos en la parte delantera proporciona a largo plazo. identificación
● Basado en la tecnología de MCB Series 3SB71, diseño similar. a la serie 3SB71
● Emparejado con la serie 3SB71

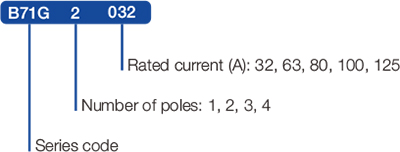

Instrucción de tipo de código
Especificaciones técnicas
| Escribe | 3SB71G-125 | 3SB71G-125 DC |
| Estándar | IEC 60947-3 | IEC 60947-3 |
| Corriente nominal en (A) | 32, 63, 100, 125 | 63, 80, 100, 125 |
| Número de polos | 1p, 2p, 3p, 4p | 1p | 2p | 3p | 4p |
| Voltaje nominal | 230/400 V AC | 230 V DC | 400 V DC | 750 V DC | 1000 V DC |
| Voltaje de aislamiento nominal UI (V) | 500 | 1000 |
| Rated Thread Time Resistir a la corriente ICW (A) | 20 en | 12 en |
| Grado de protección | IP20, con conductores conectados. | IP20, con conductores conectados. |
| Vida eléctrica (veces) | 10.000 | 1500 |
| Vida mecánica (veces) | 20,00 | 8500 |
| Posición de montaje | Ningún | Ningún |
| Conductor transitos transversales |
|
|
| Sólido y trenzado (mm²) | 0.75-35 | 0.75-35 |
| Finalmente trenzado con manga final (mm²) | 0.75-25 | 0.75-25 |
| Torque de apriete terminal (Nuevo Méjico) | 2-2.5 | 2-2.5 |
| Temperatura ambiente (° C) | -25 ~ +45, max. 95% de humedad | -25 ~ +45, max. 95% de humedad |
| Temperatura de almacenamiento (° C) | -40 ~ +75 | -40 ~ +70 |
| Altitud (metro) | Max. 2000 | Max. 2000 |
Selección y ordenando datos.

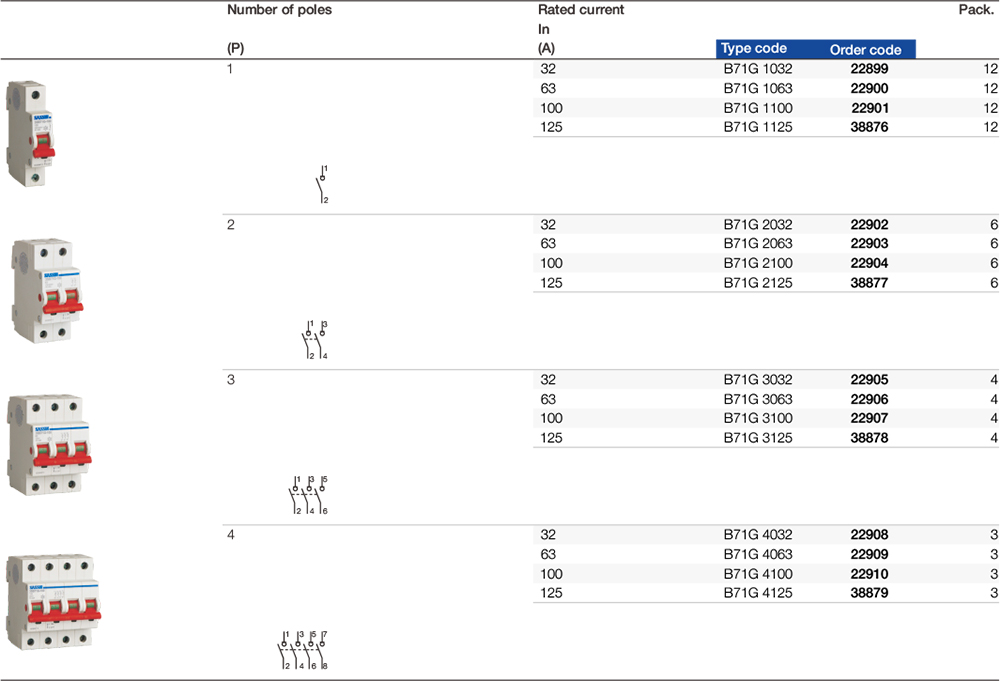

3SB71G-125

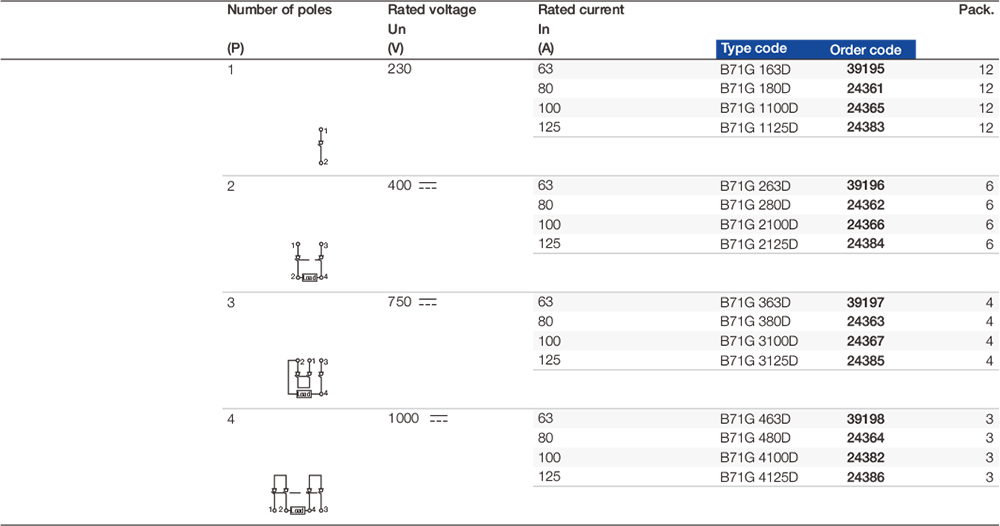

3SB71G-125 DC
Dimensiones de esquema e instalación.
