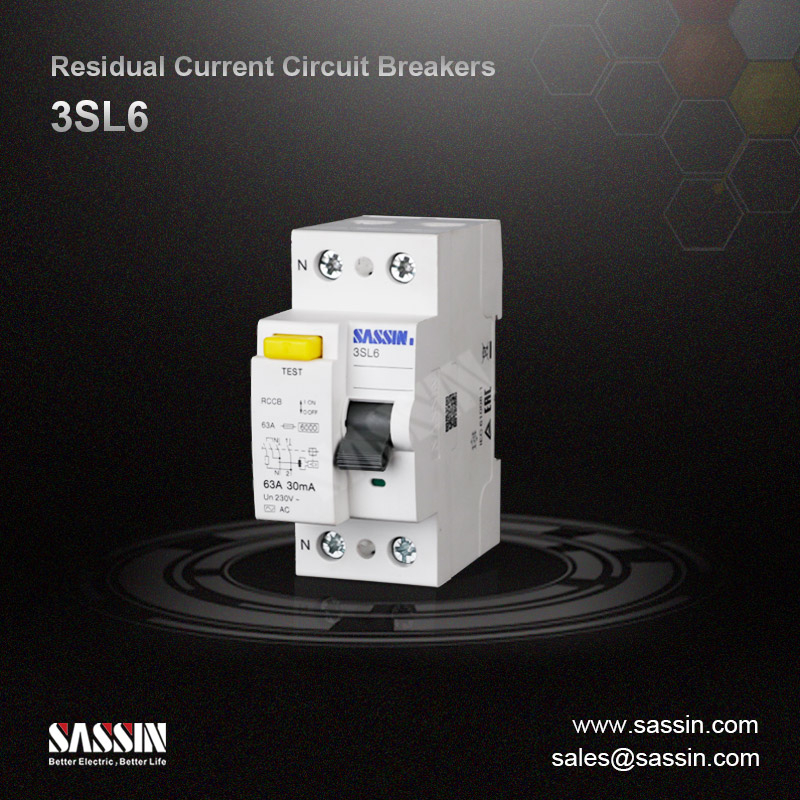

3SL6, Interruptores Diferenciales

  • Desconexión y aislamiento de circuito
  • Control
  • Protección frente a corrientes de defecto senoidales y con componente de contínua
  • Protección frente a contactos indirectos
  • Protección frente a riesgos de incendio causados por fallos en el aislamiento
  • Construcción prevista para utilización en entornos residenciales,
  • terciarios e industriales
  • Diseñado para evitar errores en el conexionado
Estado de Disponibilidad:

Identificación Referencia

3SB71L型号含义

Características

  • Normativa: IEC 61008-1

  • Certificaciones: CE, CB, TUV

  • Tipos (forma de la onda de defecto a tierra): AC, A

  • Disparo Temporizado: uso general, selectividad S

  • Número de Polos (P): 1+N y 3+N

  • Intensidad Nominal In(A): 16, 25, 40 ,63

  • Tensión Nominal Ue ( VAC): 1P+N: 230/400; 3P+N: 400

  • Tensión de aislamiento Ui ( VAC):500

  • Frecuencia Nominal Fn (Hz): 50/60

  • Corriente residual (IΔn)( mA): 30, 100, 300

  • Corriente nominal condicional de cortocircuito:

  • Inc=IΔc= 6000A SCPD fusible 100A Gg

  • Capacidad de apertura y cierre Im (A): 1000

  • Poder de corte residual IΔm (A): 1000

  • Grado de Protección: IP20, con cables conectados

  • Sección de conductor admitida:

  • Cable rígido (mm²): 1-35

  • Cable flexible con puntera (mm²): 1-25

  • Vida Eléctrica (Ciclos): 4,000

  • Vida Mecánica (Ciclos): 10,000

  • Resistencia al fuego acorde con IEC 60695:960℃

  • Posición de montaje: Cualquiera

  • Peine de Conexión: Tipo Pin

  • Par máximo de apriete (N • m): 2.5

  • Temperatura ambiente (℃): -5 ~ +40, max. 95 % humedad


Características

  • Disparo Electromagnético, tensión independiente.

  • Maneta bloqueable o con posibilidad de equipar

    “padlock” contra conexiones no deseadas (ON/OFF)

    Serigrafía de las características por el frontal para una

    correcta identificación


Esquema y dimensiones de instalación

3SB71L尺寸图
