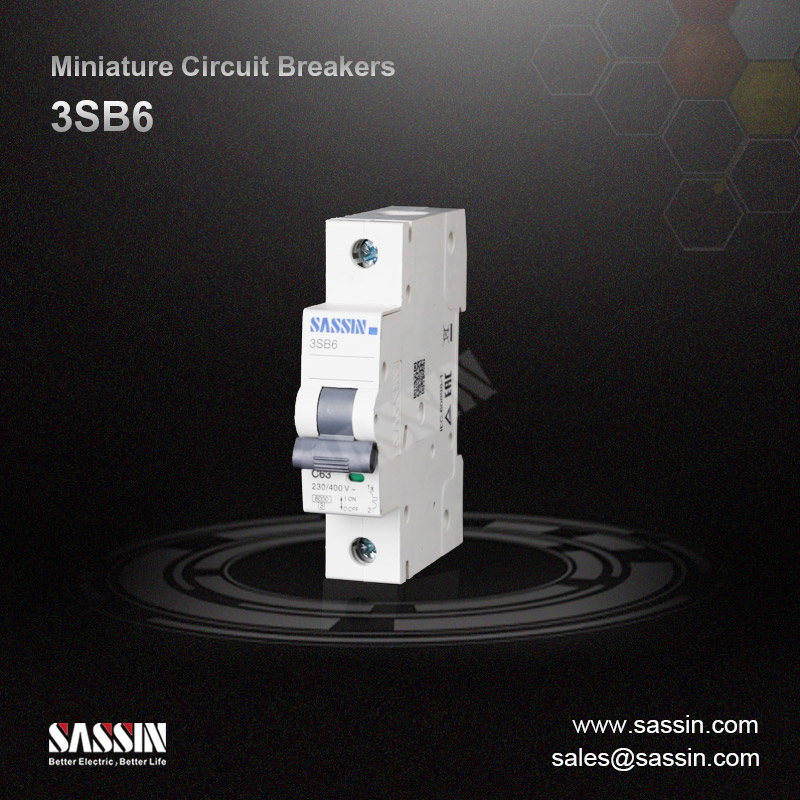

3SB6

Especificaciones técnicas

• Normativa: IEC60898-1

• Certificados: CE TUV CB

• Intensidad nominal In (A): 6, 10, 16, 20, 25, 32, 40,50, 63

• Tensión nominal Un ( VAC):1P: 230/400;2-4P: 400

• Tensión de empleo: ( VAC): Min. 24 Max. 250/440

• Frecuencia Nominal (Hz): 50/60

• Tensión nominal de aislamiento ( VAC):

• Fase - Neutro: 250

• Fase - Fase: 500

• Número de polos (P): 1, 2, 3, 4

• Tipos de curva, disparo magnético:

• Características curva B ( In): 3-5

• Características curva C ( In): 5-10

• Características curva D ( In): 10-20

• Límite térmico de trabajo ( In): 1.13 - 1.45

• Grado de protección: IP20, con conductores conectados

• Vida eléctrica (Ciclos): 4.000

• Vida mecánica (Ciclos): 10.000

• Poder de corte: 6kA

• Conexión por peine: Tipo Pin

• Posición de montaje: cualquiera

• Sección de cable admitido

• Cable rígido (mm²): 1-35

• Cable flexible con puntera (mm²): 1-16

• Par de apriete (N · m): 2.5

• humedad Altitud (metros): Max 2.000

• Resistencia al fuego acorde con IEC 60695: 960°C

• Temperatura ambiente (°C): -5 ~ +40, max. 95 %

  humedad Altitud (metros): Max 2.000


Características

• Maneta bloqueable o con posibilidad de equipar

  “padlock” contra conexiones no deseadas (ON/OFF)

• Serigrafía de las características por el frontal para una

  correcta identificación

• Límite de energía clase: 3

• La emisión de gases ionizantes adaptada a las restricciones

  más severas: 45mm de distancia

• Utilización residencial acorde con: IEC 60898-1 con tipos

  de disparo B, C y D
