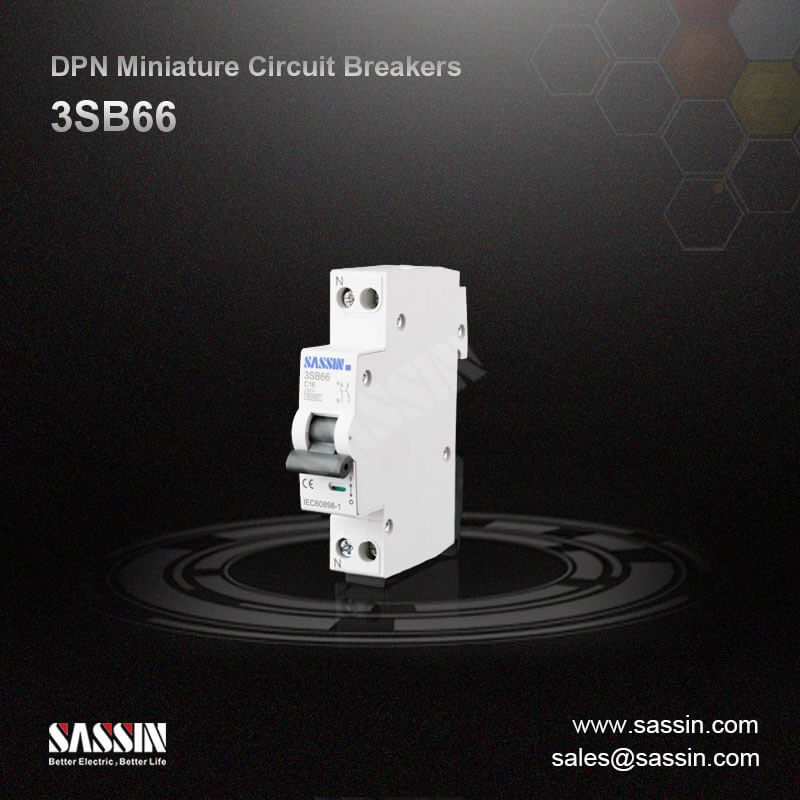

● Protección de sobrecarga
● Protección de cortocircuito
● Aislamiento tanto para fase como para línea neutral.
● Controlador
● Utilizado para la protección de las plantas con neutro conmutado.
● Utilizado en el edificio residencial
Especificaciones técnicas
● Estándar: IEC 60898-1
● Corriente nominal en (a): 6, 10, 16, 20, 25, 32, 40
● Voltaje nominal UN (V AC): 230
● Frecuencia clasificada (Hz): 50/60
● Voltaje operacional MIN / MAX (V AC): 24/250
● Número de polo: 1P + N (1 ancho modular)
● Característica de disparo: B, C
● Característica B (IN): 3-5
● Característica C (IN): 5-10
● Límite de funcionamiento térmico: 1.13-1.45 en
● Capacidad de conmutación calificada ICN (KA): 6
● Grado de protección: IP20, con conductores conectados.
● Vida eléctrica (tiempos): 4,000
● Vida mecánica (tiempos): 10,000
● Capacidad de Interrupción:
| Modelo | Voltaje nominal (v) | ACC. a IEC 60898-1 |
| Icu (ka) | Ics (ka) |
| 3sb66 | 1p + n | 230 | 6 | 6 |
● Posición de montaje: cualquier
● Conductor transitos transversales
● Sólido y trenzado (mm²): 0.75-16
● Finalmente trenzado con manga final (mm²): 0.75-16
● Par de apriete terminal (n · m): 2.0
● Temperatura ambiente (° C): -25 ~ +45, máx. 95% de humedad
● Temperatura de almacenamiento (° C): -40 ~ +75
● Altitud (metros): Max. 2,000
● Capacidad de la adición (mm²): 1-16
Características
● El mango siendo sellable o equipado con soporte de candado, evita cambios de operación peligrosos (ON / OFF)
● El asa proporciona una indicación clara de la posición de contacto.
● La impresión adecuada de todos los datos en el frente proporciona una identificación a largo plazo.
● Clase de limitación de energía: 3
● La emisión de gases ionizados se limita a las restricciones más severas: distancia de cuadrícula de 45 mm
● Este MCB para el hogar de acuerdo con: IEC 60898-1, B, C Características de disparo
● Conjuntos completos de accesorios.

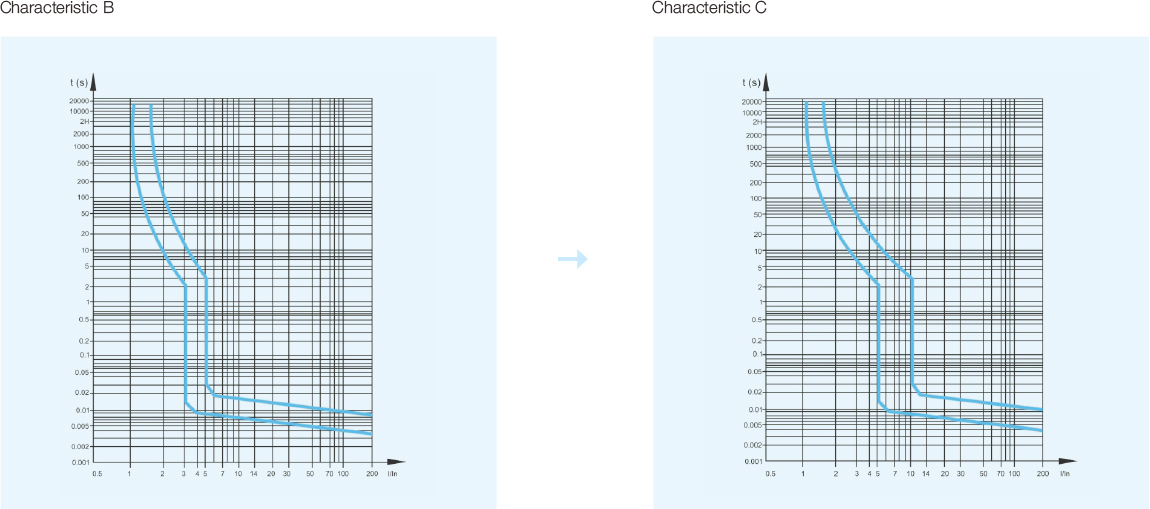

Curvas características de disparo
Liberación magnética
¿Se asegura un electromagnet con un émbolo? Disparado instantáneo en caso de cortocircuito. ¿El IEC 60898-1 distingue tres tipos diferentes? Siguiendo la corriente para liberación instantánea: Tipo? B, C
| B | Corriente de prueba | Tiempo de disparo | Aplicaciones |
| 3 en | 0.1<t <45 S (en ≤ 32 a) 0.1<T | Solo para cargas resistivas tales como: - Calefacción eléctrica - Calentador de agua - estufas |
| 5 en | t<0.1 s |
| C | 5 en | 0.1<t <15 s (en ≤ 32 a) 0.1<T | Cargas habituales tales como: - Iluminación - Outlets de zócalo - pequeños motores |
| 10 en | t<0.1 s |
Liberación térmica
● La liberación es iniciada por una tira bimetal en caso de sobrecarga.
● El estándar define el rango de liberación para valores de sobrecarga específicos
● La temperatura ambiente de referencia es de 30 ºC.
Corriente de prueba | Tiempo de disparo |
| 1.13 en | t ≥ 1 h (en ≤ 63 a) |
| 1.45 en | t<1 h (en ≤ 63 a) |
| 2.55 en | 1s<t <60 s (en ≤ 32 a) 1S<T |

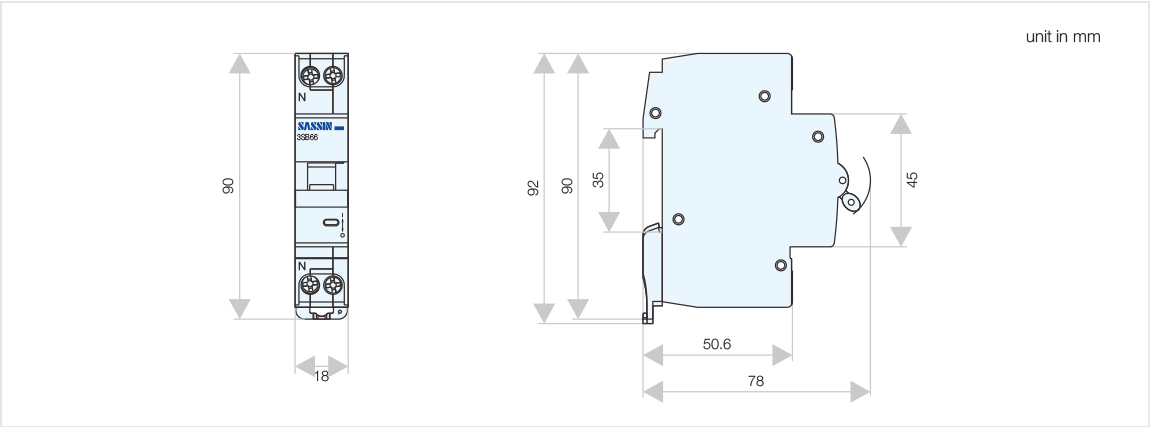

Dimensiones de esquema e instalación.
