● Montaje en el lado con MCBS
● Protección contra los efectos de las corrientes de falla alterna sinusoidal de la tierra.
● Protección contra contactos indirectos y protección adicional contra contactos directos.
Especificaciones técnicas
● Estándar: IEC 61009-1
● Tipo (forma de onda de la fuga de la tierra detectada): AC, A
● Número de polos: 2, 3, 4
● Corriente nominal en (a): 40, 63
● Voltaje nominal UE (V AC): 230/400
● Voltaje de aislamiento nominal UI (V AC): 500
● Frecuencia clasificada FN (Hz): 50/60
● Corrientes residuales clasificadas IΔN (MA): 30, 100, 300
● Capacidad de ruptura calificada (ICN): ICN del MCB asociado
● Capacidad de ruptura residual nominal LM: ICN del MCB asociado
● Vida eléctrica (tiempos): 4,000
● Vida mecánica (tiempos): 10,000
● Grado de protección: IP20, con conductores conectados.
● Posición de montaje: cualquier
● Conductor transitos transversales
● Sólido y trenzado (mm²): 0.75-35
● Finalmente trenzado con manga final (mm²): 0.75-25
● Terminales
● Par de apriete terminal (n · m): 2.8
● Temperatura ambiente (° C): -25 ~ +45, máx. 95% de humedad
● Temperatura de almacenamiento (° C): -40 ~ +75
● Altitud (metros): Max. 2000
Características
● Tipo electrónico, voltaje dependiente y tipo electromagnético, voltaje independiente
● Montaje en el lado con la serie MCBS 3SB71

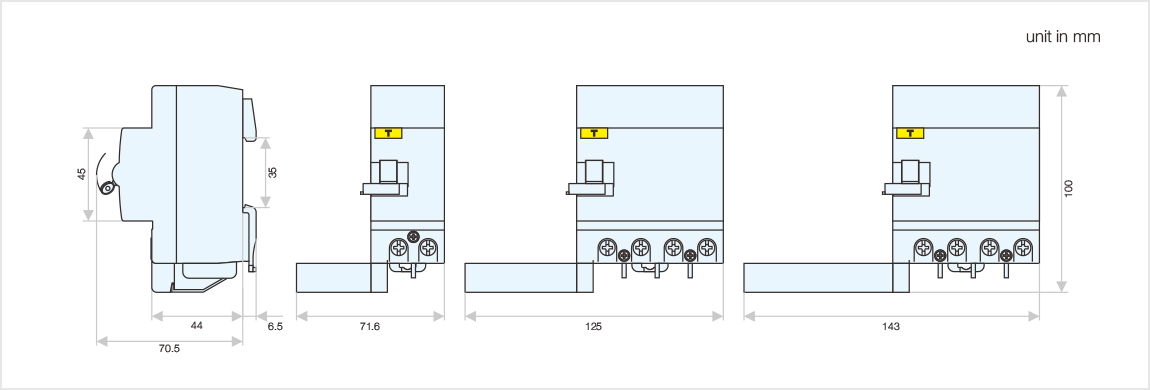

Dimensiones de esquema e instalación.
