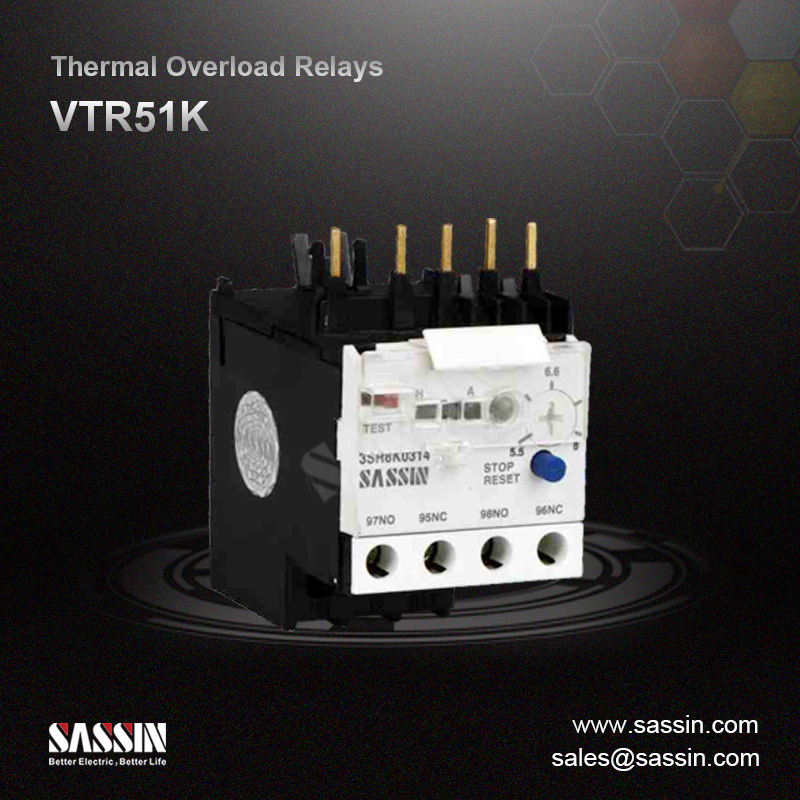

Especificaciones técnicas para el relé térmico ensamblado de tipo VC51K
Tipo: VTR51K
Estándar: IEC 60947-4-1
Clase de disparo: 10 a
Número de pin de conexión: 4
Voltaje operacional nominal UE (V): hasta 690
Voltaje de aislamiento nominal UI (V): 690
Impulso calificado Remitir el voltaje UIMP (KV): 6
Rango de corriente nominal en (a):
0.11-0.16, 0.16-0.23,
0.23-0.36, 0.36-0.54,
0.54-0.8, 0.8-1.2,
1.8-2.6, 2.6-3.7,
3.7-5.5, 5-8,
8-11.5, 10-14
Señalización: Indicador de viaje
Par de apriete (n · m): 0.8
Grado de protección: IP20
Temperatura del aire ambiente (ºC): -5 a +40, máx. 95% de humedad
Temperatura de almacenamiento (ºC): -40 ~ +75
Altitud máxima de operación (metros): 2000
Resistencia a la llama: v1
Montaje: directamente bajo el contactor
