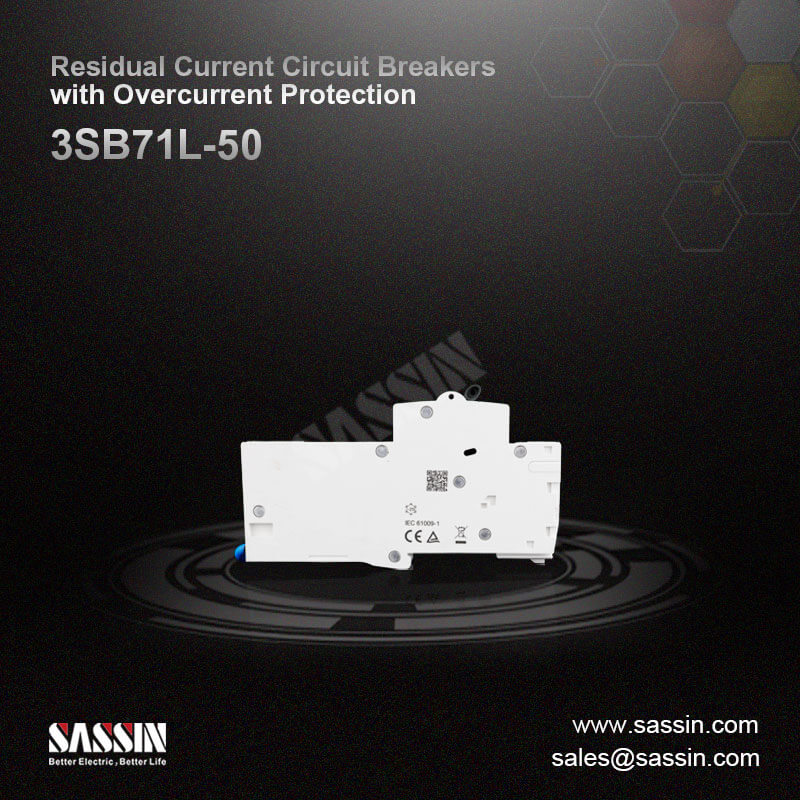

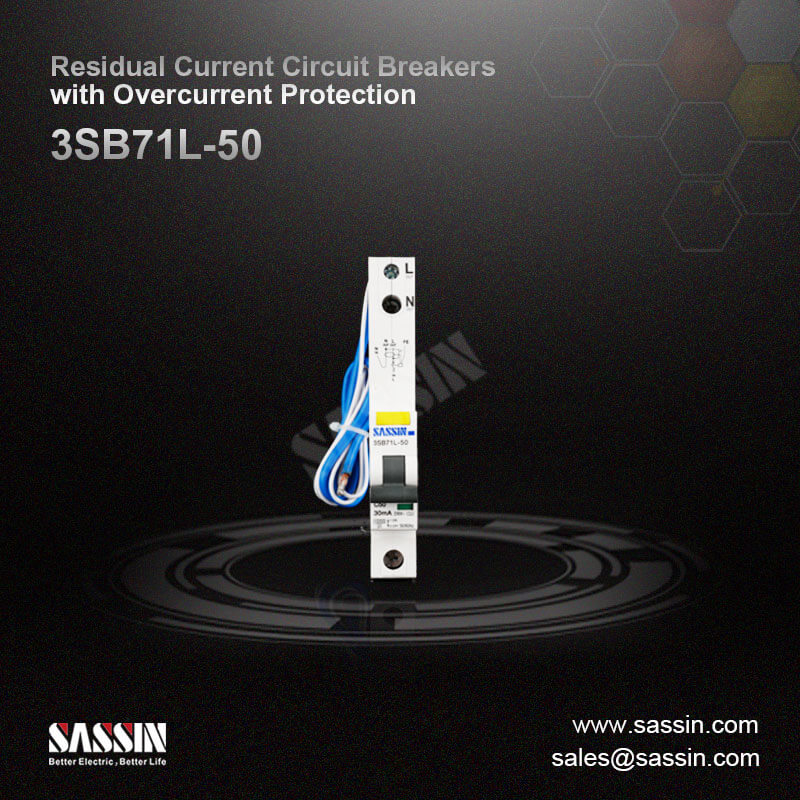

3SB71L-50, RCBO, integrado con cable de puesta a tierra

●   Función de conmutación y aislamiento.

●    Protección contra sobrecarga y corrientes de cortocircuito.

●    PRotección contra los efectos de la tierra alterna sinusoidal. corrientes de fallo

●    PRotección contra contactos indirectos y protección adicional. contra contactos directos

●    Protección contra el peligro de incendio causado por fallas de aislamiento.

●    Utilizado en placas de distribución y construcción residencial.

Especificaciones técnicas

●     Estándar: IEC 61009-1

●     Tipo (forma de onda de la fuga de la tierra detectada): AC

●     Número de polo: 1 + n (módulo 1)

●     Corriente nominal en (a): 6, 10, 16, 20, 25, 32, 40, 50

●     Voltaje nominal UE (V AC): 230

●     Voltaje de aislamiento nominal UI (V AC): 500

●     Frecuencia clasificada FN (Hz): 50/60

●     Corrientes residuales clasificadas IΔN (MA): 30

●     Capacidad de ruptura calificada ACC. a IEC 61009-1 Ultimate ICN (KA): 10

●     Capacidad de ruptura calificada ACC. a IEC 60947-2 Ultimate UCI (KA): 10

●     Capacidad de ruptura residual clasificada IΔM (KA): 10

●     Impulso nominal Reducir voltaje (1.2 / 50) UIMP (KV): 4

●     Voltaje de prueba dieléctrica en Ind. FREQ. durante 1 min. (kv): 2

●     Resistencia a la corriente sobre oleaje (onda 8/20) (a): 3000

●     Característica de disparo: B, C

●     Característica B (IN): 3-5

●     Característica C (IN): 5-10

●     Vida eléctrica (tiempos): 4,000

●     Vida mecánica (tiempos): 10,000

●     Grado de protección: IP20, con conductores conectados.

●     Posición de montaje: cualquier

●     Conductor transitos transversales

●     Sólido y trenzado (mm²): 0.75-35

●     Finalmente trenzado con manga final (mm²): 0.75-25

●     Terminales

●     Par de apriete terminal (n · m): 2.5

●     Temperatura ambiente (° C): -25 ~ +45, máx. 95% de humedad

●     Temperatura de almacenamiento (° C): -40 ~ +75

●     Altitud (metros): Max. 2000

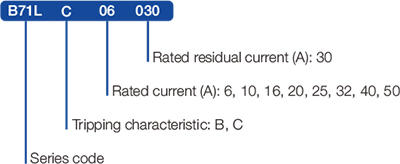

Instrucción de tipo de código

Características

●     La combinación de un RCCB y un disyuntor en miniatura en un diseño compacto.

●     La parte MCB protege las líneas contra la sobrecarga y los cortocircuitos y está disponible en las características B y C

●     Tipo electrónico, voltaje dependiente

●     El asa proporciona una indicación clara de la posición de contacto.

●     El cable de referencia de la Tierra garantiza la protección contra las fugas de la Tierra en caso de pérdida de suministro neutral.

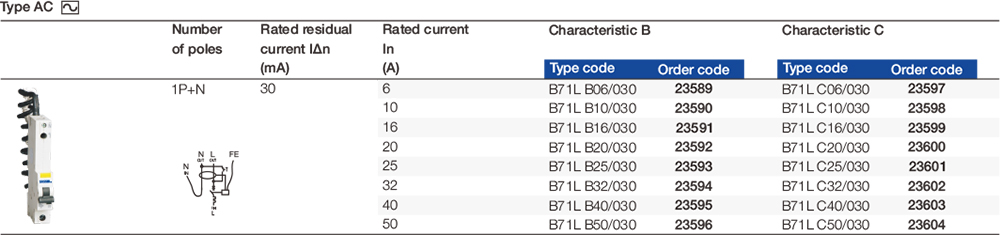

Selección y ordenando datos.

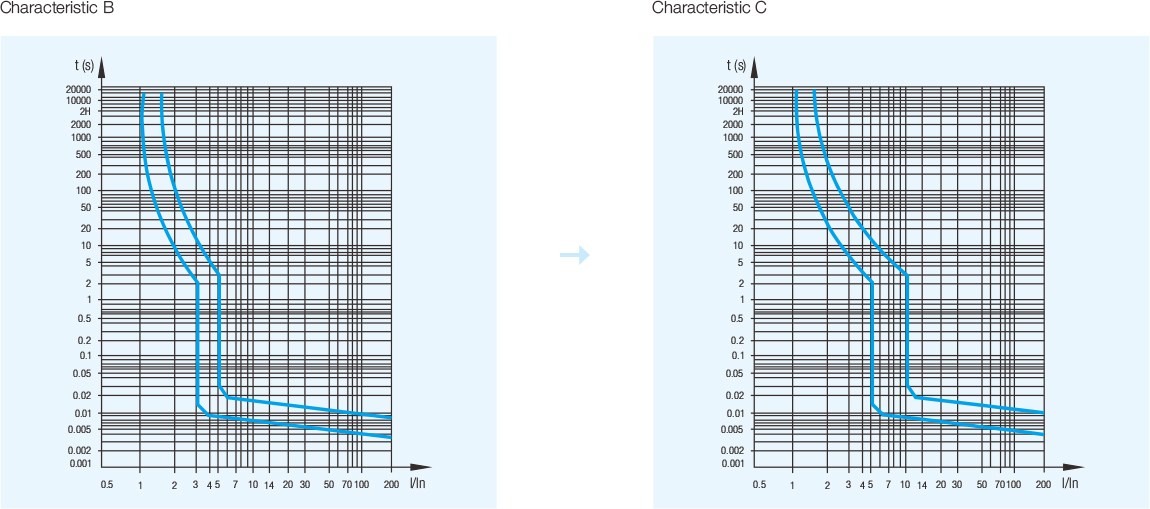

Curvas características de disparo

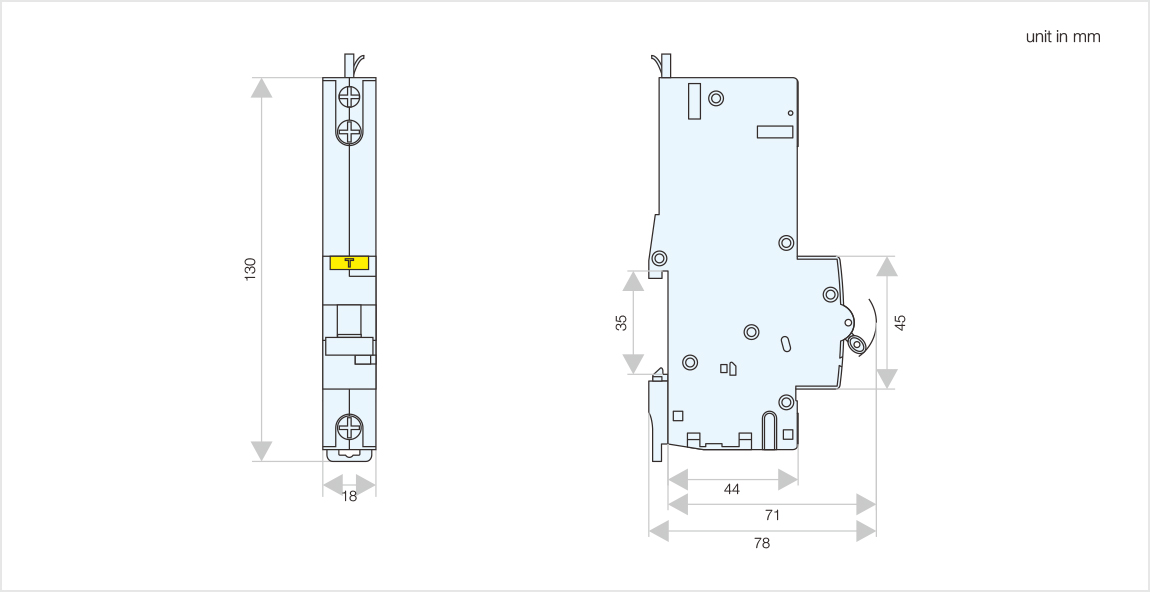

Dimensiones de esquema e instalación.
