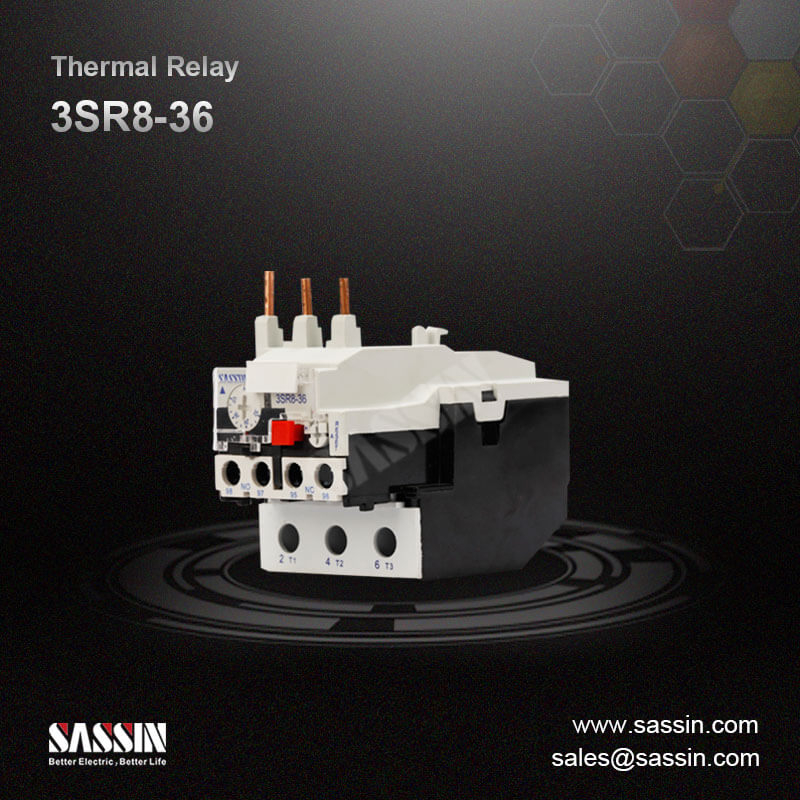

● Protegiendo las cargas de la sobrecarga y la falla de la fase.
● Implementación de la protección de cortocircuito por medio de un fusible o disyuntor.
● Utilizado para la protección de los motores.

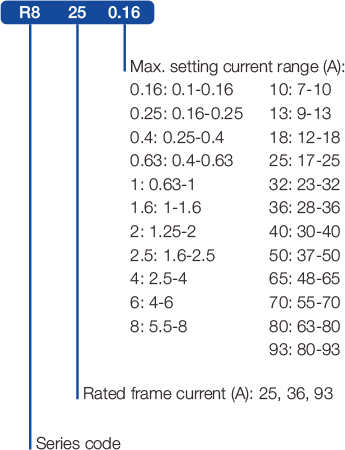

Instrucción de tipo de código
Especificaciones técnicas para el relé térmico ensamblado del tipo 3SR8
Escribe | 3SR8-D13 | 3SR8-D23 | 3SR8-D33 |
Estándar | IEC 60947-4-1 |
| Clase de disparo | 10 A |
| Actualidad de trabajo nominal IE (A) | 25 | 36 | 93 |
| Rango de ajuste (A) | 0.1-25 | 23-36 | 23-93 |
| Voltaje de aislamiento nominal UI (V) | 690 |
| Impulso calificado resistir el voltaje UIMP (KV) | 6 |
| Indicador de viaje de señalización | Indicador de viaje |
| Torque de apriete (n · m) | 0.8 |
| Grado de protección | IP20 |
| Temperatura del aire ambiente (ºC) | -5 a +40, máx. 95% de humedad |
| Temperatura de almacenamiento (ºC) | -40 ~ +75 |
| Altitud máxima de operación (metros) | 2000 |
| Resistencia al fuego | V1 |
| Montaje | Directamente bajo el contactor |

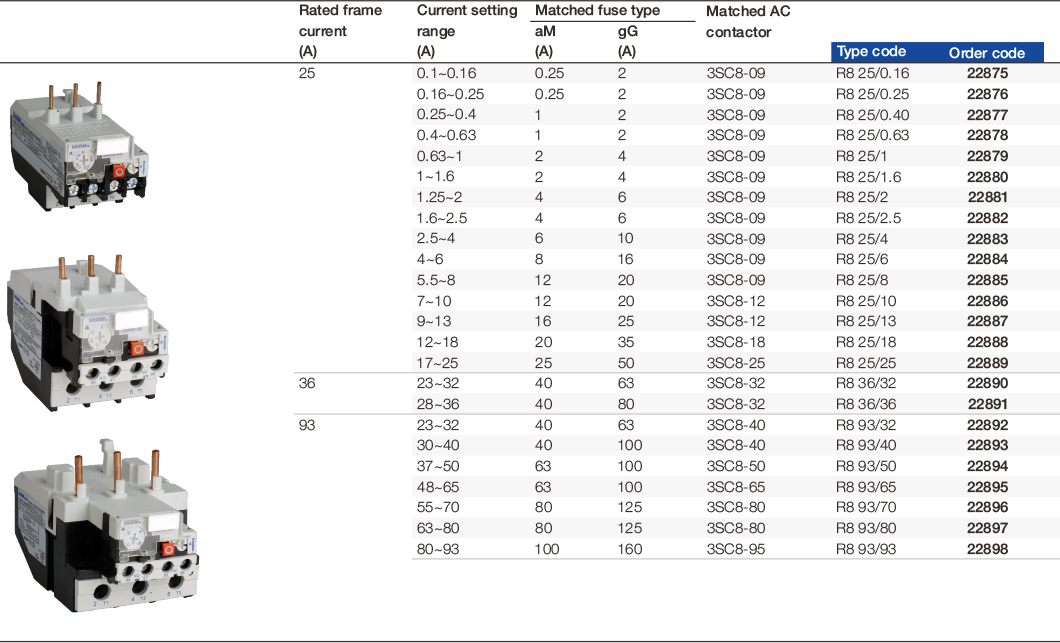

Selección y ordenando datos.
Serie 3SR8

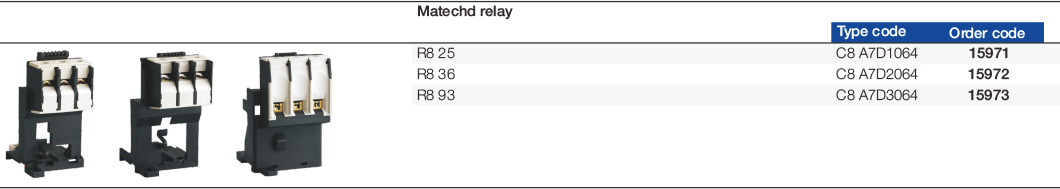

Bloque de montaje

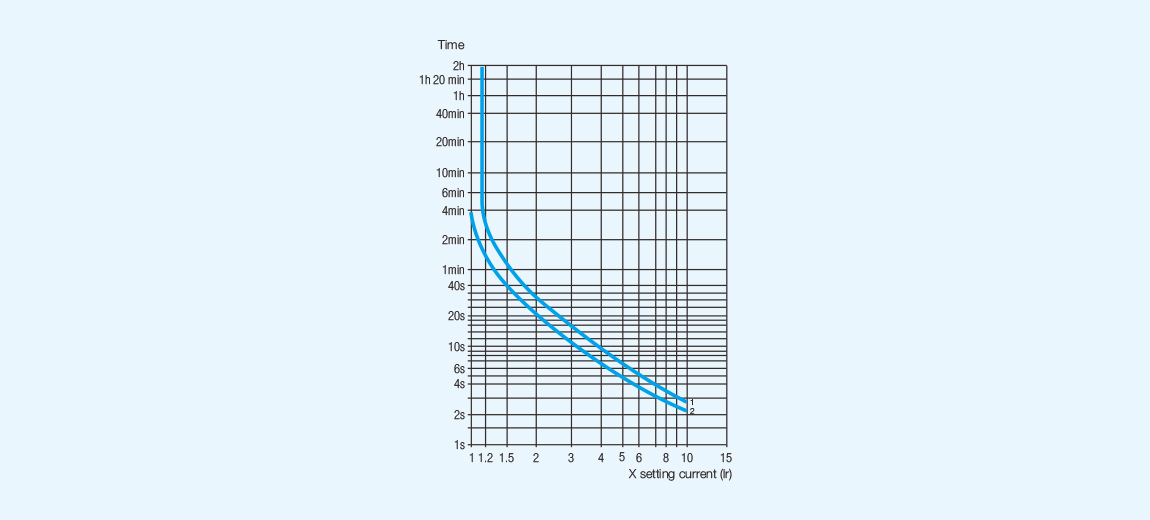

CARACTERÍSTICAS DE ACCIÓN PARA RELAY TERMAL 3SR8
Tiempo de funcionamiento promedio relacionado con múltiplos de la configuración actual (Clase 10 A)
Operación de 3 frases equilibradas, del estado frío.
1. Configuración: en el extremo inferior de la escala
2. Configuración: en el extremo superior de la escala

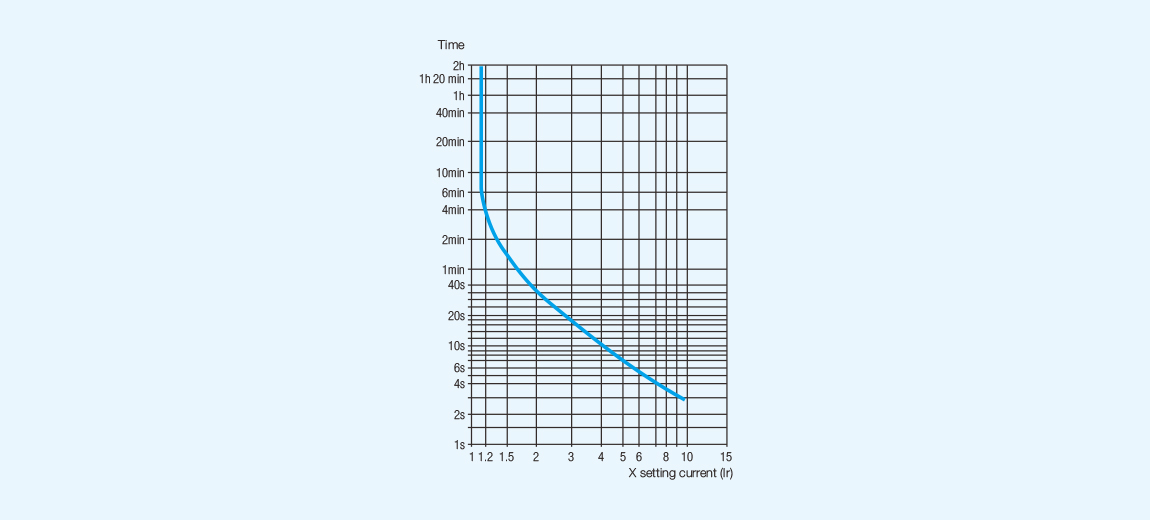

Operación equilibrada con 2 fases solamente, desde estado frío.

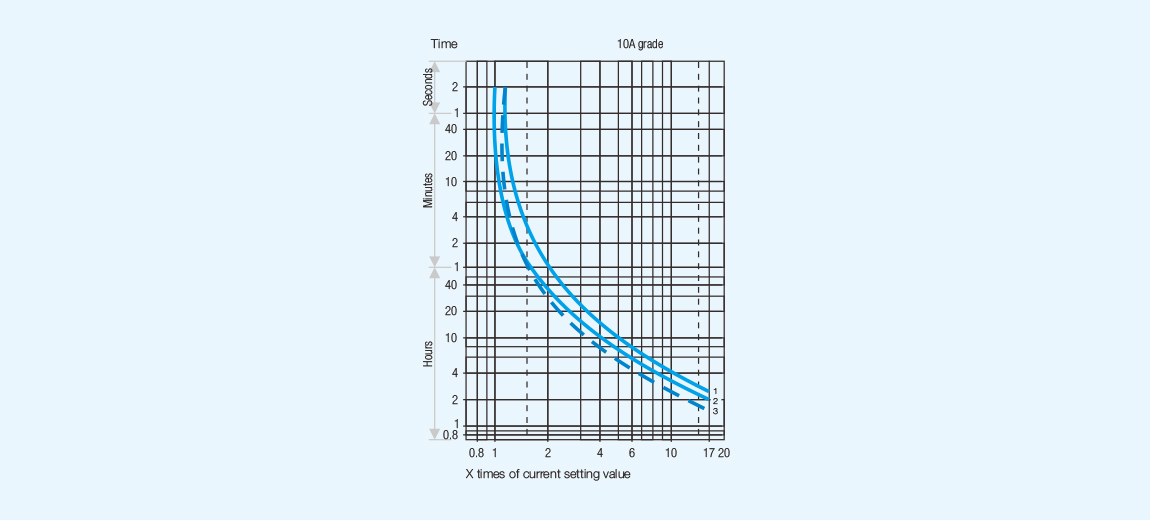

Curva de triple para relé térmico 3SR8
1. Equilibrio funcionando, 3 fases, comienza desde estado frío
2. Equilibrio funcionando, 2 fases, comienza desde estado frío.
3. Equilibrio funcionando, 3 fases, después de un largo período de actualización de la corriente (estado caliente)

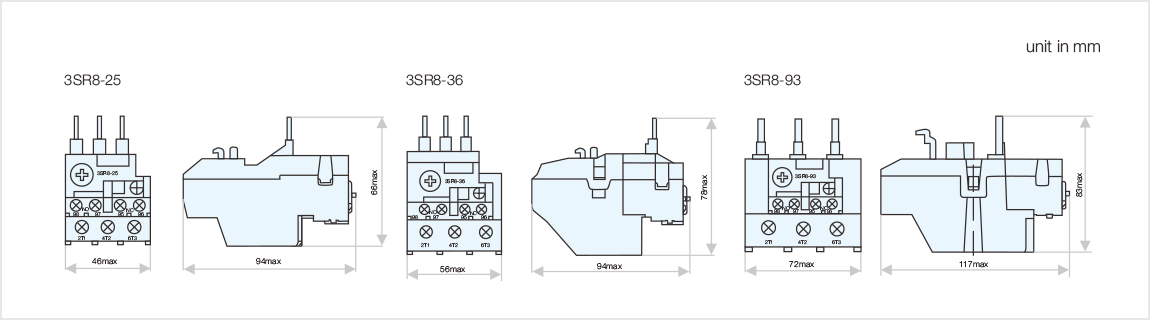

Dimensiones de esquema e instalación.

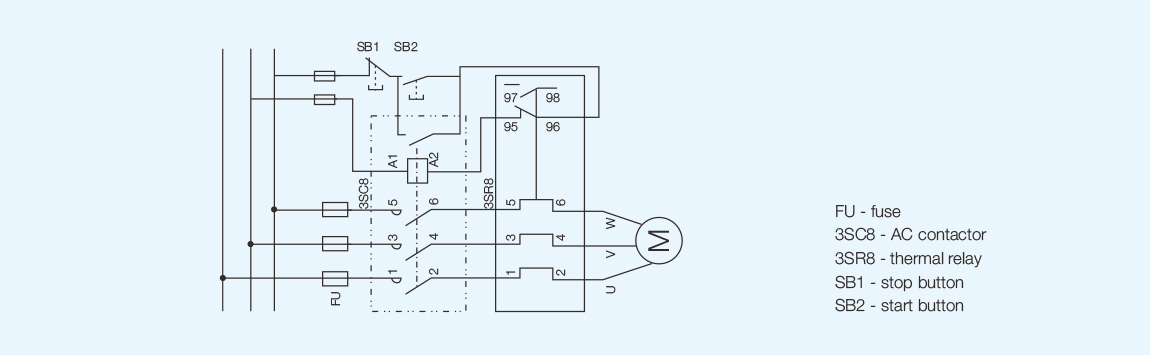

Principio de funcionamiento Diagrama del relé de sobrecarga
