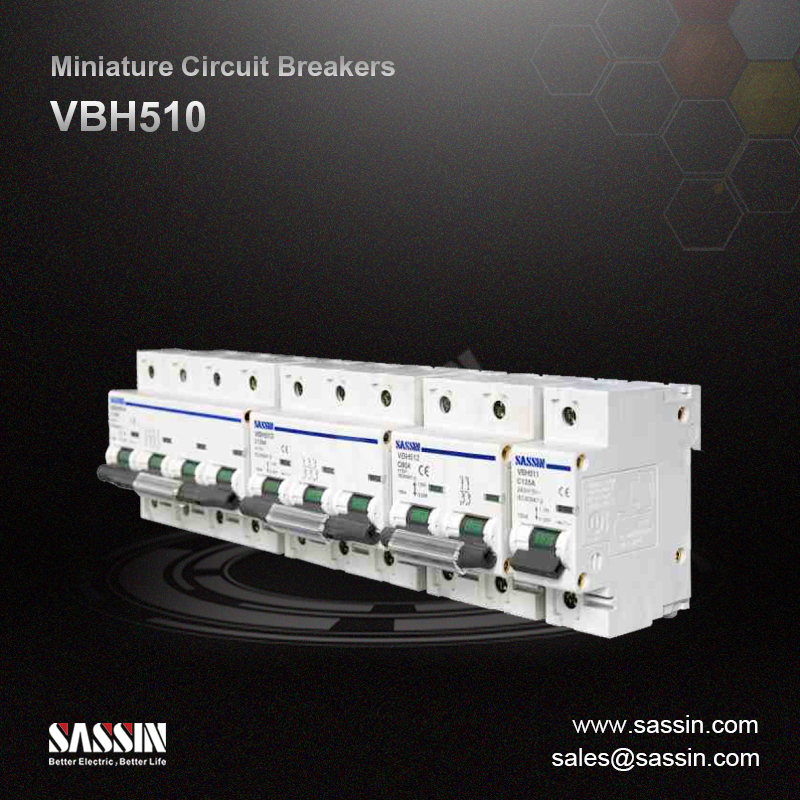

VBH510, alta corriente, 6 kA

• Protección de sobrecarga

• Protección de cortocircuito

• Aislamiento

• Utilizado en edificios residenciales, edificio no residencial, fuentes de energía, industria e infraestructura.

Especificaciones técnicas

• Estándar: IEC 60947-2

• Corriente nominal en (a): 63, 70, 80, 100, 125

• Voltaje nominal UN (V AC): 230/400

• Voltaje operacional (V AC):

• Min.: 24

• Max.: 250/440

• Voltaje de aislamiento nominal (V AC): 500

• Número de polos: 1, 2, 3, 4

• Características de disparo: C, D

• LIBERACIÓN B (IN): 4

• LIBERACIÓN C (IN): 8

• LIBERACIÓN D (IN): 14

• Límite de funcionamiento térmico (IN): 1.05 - 1.30

• Vida eléctrica (tiempos): 4,000

• Vida mecánica (tiempos): 20.000

• Capacidad de Interrupción:

  Modelo	Voltaje nominal (v)		ACC. a IEC 60898-1
  			Icu (ka)	Ics (ka)
  Vbh510	1p	230/400	6	6
  	2-4p	400	6	6

• Grado de protección: IP20, con conductores conectados.

• Posición de montaje: cualquier

• Conductor transitos transversales

• Sólido y trenzado (mm²): 1-50

• Finalmente trenzado con manga final (mm²): 1-35

• Par de apriete terminal (n · m): 3.5

• Temperatura ambiente (° C): -5 ~ +45, máx. 95% de humedad

• Temperatura de almacenamiento (° C): -40 ~ +75

• Altitud (metros): Max. 2,000

• Capacidad de conexión (mm²): 1-35

Características

• Corriente nominal hasta 125 a

• El mango siendo sellable o equipado con soporte de candado, evita cambios de operación peligrosos (ON / OFF)

• La impresión adecuada de todos los datos en el frente proporciona una identificación a largo plazo.

• Este MCB para la industria de acuerdo con: IEC 60947-2 Comunicado de disparo instantáneo C: 8 IN, LIBERTAR D: 12 EN

• Este MCB puede extenderse con:

• Conjuntos completos de componentes adicionales.

• Conjuntos completos de accesorios.
