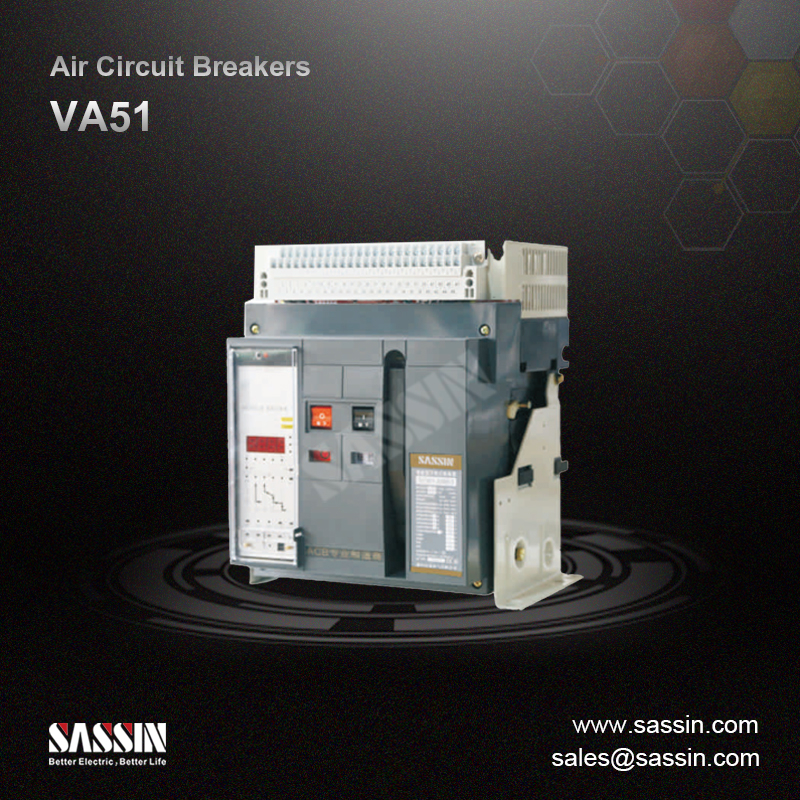

VA51

● Capacidad de ruptura totalmente inteligente, alta, distancia de arco cero, etc.
● Corriente nominal (AC): 630-6300 A.
● Capacidad de rotura de cortocircuito: 80-120 ka.
● Número de polos: 3P, 4P.
● Método de instalación: tipo extraíble, tipo fijo.
● Fuente de alimentación: los interruptores de circuitos se pueden suministrar desde los terminales superiores o inferiores.
● Funciones de la unidad de disparo electrónico: visualización, configuración, monitoreo, memoria de fallas, interfaz de comunicación disponible, telemetría, control remoto, ajuste remoto y comunicación remota.
● El interruptor de circuito aéreo de la serie VA51 tiene características de protección completa, como el retraso instantáneo, de corto plazo, retraso prolongado, una fase única puesta a tierra, y la configuración es conveniente con alta precisión.
Estado de Disponibilidad:

Aplicaciones y funciones.

  • El interruptor de aire de la serie VA51 se aplica para distribuir la energía eléctrica y protege los equipos de suministro de energía en la red de distribución de energía de CA con 50 Hz, voltaje nominal de hasta 660 V (690 V) y corriente nominal de 630 A a 6300 A para evitar que se Sobrecarga, bajo voltaje, cortocircuito, peligros de redondeo monofásico y otras fallas.

  • El interruptor automático tiene funciones de protección inteligentes y la precisión de protección selectiva, que puede mejorar la confiabilidad de la fuente de alimentación y evitar fallas de potencia innecesarias. Tiene una interfaz de comunicación abierta para \"Cuatro patrones remotos\" para cumplir con los requisitos de los centros de control y los sistemas de automatización.

  • El disyuntor tiene un voltaje de soporte de pulso de 8000 V a una altitud de 2000 metros (se modificará de acuerdo con las diferentes altitudes, y el máximo no es más de 12000 V).

  • El disyuntor se puede usar como un aislador sin un controlador inteligente y un sensor.

  • El interruptor del circuito cumple con el estándar IEC 60947-2, los interruptores de interruptores de lowvoltage y la Parte 2: interruptores automáticos.


Instrucción de clasificación

  • Tipo de instalación:

  • una. Tipo fijo

  • B. Tipo retirable

  • Número de polos: 3P, 4P

  • Método de operación

  • Operación eléctrica

  • Operación manual (para texto y mantenimiento)

  • Tipo de liberación:

  • Unidad de viaje electrónico Unidad de subestimidad liberación de derivación.


Condiciones normales de trabajo e instalación.

  • Temperatura ambiente

  • El límite superior no supera a +40 ° C, el límite inferior no es inferior a -5 ° C, y la temperatura promedio de 24 h no es superior a +35 ° C.

  • NOTA: Para condiciones de trabajo donde el límite superior excede de +40 ° C o el límite inferior es inferior a -10 ° C o -25 ° C, el usuario debe informarnos y la altitud del sitio de instalación no debe exceder de 2000 m.

  • La humedad relativa de la atmósfera no es más del 50% cuando el aire ambiental es de +40 ° C. Puede tener una humedad relativa más alta a una temperatura más baja. La humedad relativa máxima del mes más húmedo es del 90%, y la temperatura mínima promedio del mes es 20 ° C, mientras tanto, también debemos considerar la condensación en la superficie del producto debido a cambios de temperatura. Los requisitos 'excederán se negociarán con el fabricante.

  • Grado de protección: IP30

  • Nivel de contaminación: 3

  • Categoría de uso: B

  • Categoría de instalación:

  • Los interruptores de circuitos con voltajes operativos nominales iguales o por debajo de 660 V (690 V) y la liberación de bajo voltaje y las bobinas primarias para los transformadores de energía se aplicarán a la categoría de instalación IV

  • El circuito auxiliar y la categoría de instalación del circuito de control serán III.

  • Condiciones de instalación

  • El interruptor se instalará de acuerdo con los requisitos de este manual. La inclinación vertical del interruptor automático no debe exceder los 5 grados (el interruptor del circuito de minería no debe exceder los 15 grados)

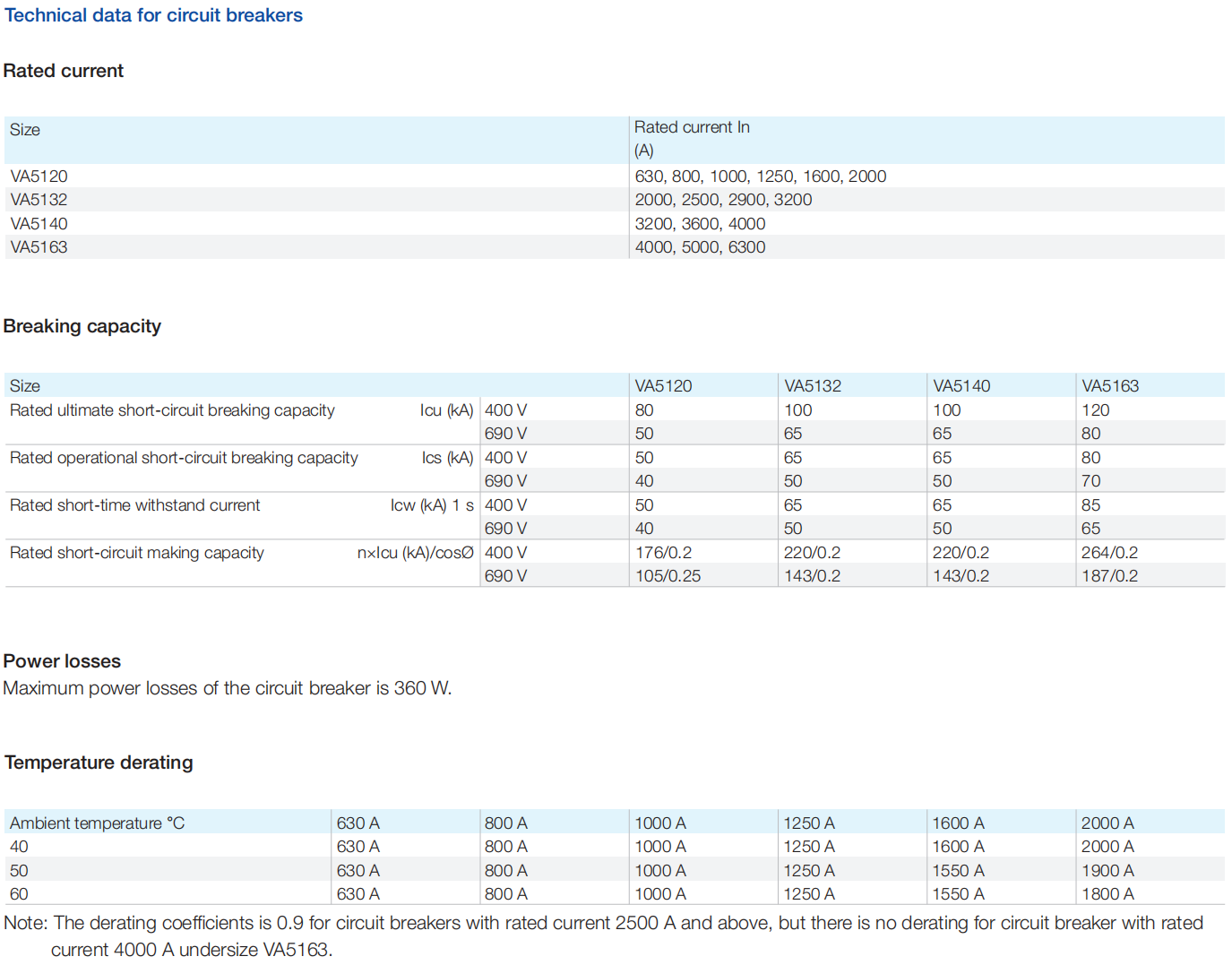

Datos técnicos para disyuntores.

V 27.3 3 系列 20210302_07-2
