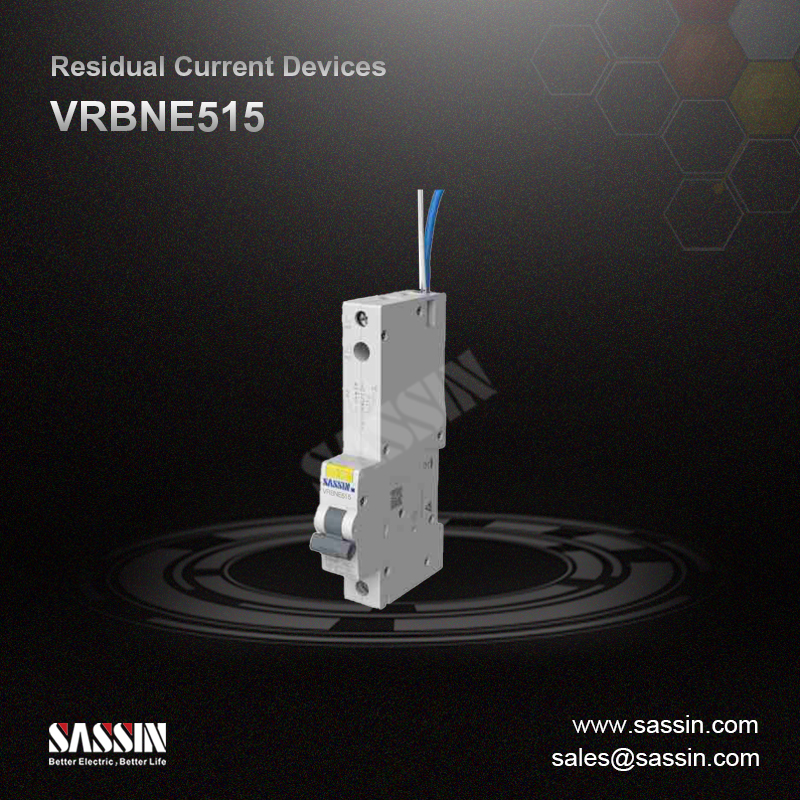

RCBO, VRBNE515, integrado con cable de puesta a tierra

● Función de conmutación y aislamiento.
● Protección contra sobrecargas y corrientes de cortocircuito.
● Protección contra los efectos de las corrientes de falla de tierra alterna sinusoidal.
● Protección contra contactos indirectos y protección adicional contra contactos directos.
● Protección contra el peligro de incendio causado por fallas de aislamiento.
● Utilizado en los tableros de construcción y distribución residenciales.
Estado de Disponibilidad:

Funciones

  • Función de conmutación y aislamiento.

  • Protección contra sobrecarga y corrientes de cortocircuito.

  • Protección contra los efectos de las corrientes de falla alterna sinusoidal de la tierra.

  • Protección contra contactos indirectos y protección adicional contra contactos directos.

  • Protección contra el peligro de incendio causado por fallas de aislamiento.

  • Utilizado en los tableros de distribución y construcción residencial.


Especificaciones técnicas


  • Estándar: IEC 61009-1

  • Tipo (forma de onda de la fuga de la tierra detectada): AC, A

  • Número de polo: 1 + n (módulo 1)

  • Corriente nominal en (a): 6, 10, 16, 20, 25, 32, 40, 50

  • Voltaje nominal UE (V AC): 230

  • Voltaje de aislamiento nominal UI (V AC): 500

  • Frecuencia clasificada FN (Hz): 50/60

  • Corrientes residuales clasificadas IΔN (MA): 30

  • Capacidad de ruptura calificada ACC. a IEC 61009-1 Ultimate ICN (KA): 6

  • Capacidad de ruptura residual clasificada IΔM (KA): 3

  • Impulso nominal Reducir voltaje (1.2 / 50) UIMP (KV): 4

  • Voltaje de prueba dieléctrica en Ind. FREQ. durante 1 min. (kv): 2

  • Resistencia a la corriente sobre oleaje (onda 8/20) (a): 3000

  • Característica de disparo: B, C

  • Característica B (IN): 3-5

  • Característica C (IN): 5-10

  • Vida eléctrica (tiempos): 4,000

  • Vida mecánica (tiempos): 10,000

  • Grado de protección: IP20, con conductores conectados.

  • Posición de montaje: cualquier

  • Conductor transitos transversales

  • Sólido y trenzado (mm²): 0.75-35

  • Finalmente trenzado con manga final (mm²): 0.75-25

  • Terminales

  • Par de apriete terminal (n · m): 2.5

  • Temperatura ambiente (° C): -25 ~ +45, máx. 95% de humedad

  • Temperatura de almacenamiento (° C): -40 ~ +75

  • Altitud (metros): Max. 2000


Características


  • La combinación de un RCCB y un disyuntor en miniatura se logra en un diseño compacto.

  • La parte MCB protege las líneas contra la sobrecarga y los cortocircuitos y está disponible en las características. Característica B y C.

  • Tipo electrónico, voltaje dependiente

  • El cable de referencia de la Tierra garantiza la protección contra las fugas de la Tierra en caso de cualquier pérdida de suministro neutral.
