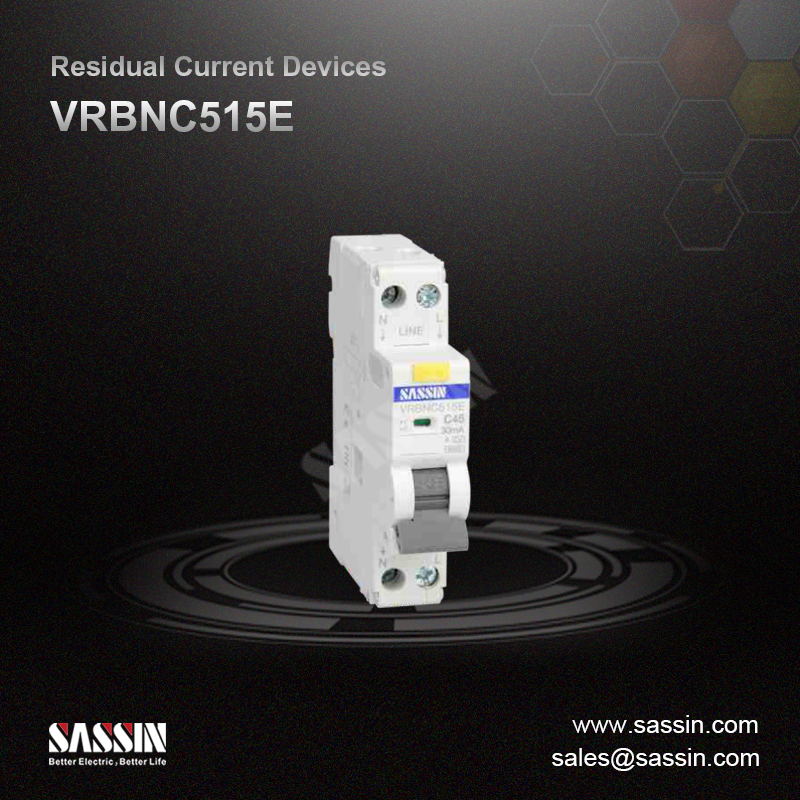

RCBO, VRBNC515E, compacto

El VRBNC515E Electronic RCBO está diseñado para completar la protección de la protección del circuito al proporcionar la protección de la corriente residual de la tecnología combinada con la potencia de circuito de sobrecorriente en un diseño compacto.
Estado de Disponibilidad:

Funciones

  • Control de equipos y protección contra cortocircuitos y sobrecargas.

  • Aislamiento de circuitos eléctricos.

  • Protegiendo a las personas de contacto directo e indirecto.

  • Proteger las instalaciones de fallas de aislamiento para prevenir incendios eléctricamente encendidos.


Especificaciones técnicas

  • Normas: IEC 61009-1

  • Número de polos: 1P + N

  • Neutral se puede apagar: Sí

  • Características eléctricas

  • Principio de detección de corriente residual: electrónica (dependiente del voltaje)

  • Voltaje operacional clasificado UE (V AC): 230

  • Corriente nominal en (a): 6, 10, 16, 20, 25, 32, 40, 45

  • Corriente de operación residual clasificada IΔN (MA): 10, 30, 100

  • Tipo (forma de onda de corriente residual): AC, A

  • Voltaje de aislamiento nominal UI (V): 500

  • Impulso calificado Remitir el voltaje UIMP (KV): 4

  • Capacidad de ruptura ultimada (KA): 6

  • Capacidad de ruptura de servicio (KA): 6

  • Característica de disparo instantáneo: B, C

  • Característica de liberación de magnética térmica:

  • B: 3 en ≤ en ≤ 5 en;

  • C: 5 en ≤ en ≤ 10 en

  • Características mecánicas

  • Resistencia

  • Vida Eléctrica (Tiempos): 10000

  • Vida mecánica (tiempos): 20000

  • Grado de protección: VIVIENDA IP40; Terminales IP20

  • Grado de contaminación: 3

  • Temperatura ambiente (° C): -25 ... +45

  • Temperatura de almacenamiento (° C): -40 ... +70

  • Condiciones ambientales (° C / RH): 28 ciclos con +20 ° C / 95%

  • y +40 ° C / 50%

Instalación y conexión

  • Categoría de sobretensión: III

  • Capacidad de conexión (mm²): 1 ... 10

  • Suministro de: TOP TERMINALES

  • Par de apriete terminal (n · m): 2.5

  • Altitud (metros): Max. 2000


Aplicaciones

  • Ideal para instalaciones que requieren el beneficio adicional de RCBOS con línea neutral conmutada.

  • El diseño compacto lo hace adecuado para nuevas compilaciones, así como al mercado de reequipamiento, para mejorar el nivel de protección en circuitos eléctricos por seguridad personal adicional.

  • En los edificios nuevos, el ahorro de espacio del 50% en comparación con la versión de 2 anchos modulares permite la implementación de tableros de distribución más compactos y más baratos.

  • Especialmente en proyectos donde muchos circuitos deben estar equipados con una protección de corriente residual individual, se pueden instalar tableros de distribución más pequeños, lo que ahorra costos significativos.

  • En los edificios antiguos, es muy fácil reemplazar los MCB de 1 polos existentes con un RCBO compacto en solo 1 ancho modular, esto significa que no se requiere espacio adicional en la placa de distribución.


Características


  • Gracias a la línea neutral conmutada incorporada a la izquierda, un circuito defectuoso o dañado puede aislarse completamente al desconectar los conductores en vivo y neutros, y las pruebas de circuitos salientes son más fáciles, ya que un electricista no tiene que desconectar los terminales antes de las pruebas.

  • Tamaño compacto Solo 18 mm de ancho ahorra un 50% de espacio en comparación con el ancho modular de la versión 2 RCBOS.

  • La corriente nominal es de hasta 40 a con alta capacidad de ruptura 6 ka.

  • Indicador de posición de contacto real para una identificación más fácil, independientemente en la posición de palanca.

  • Terminales de jaula con función de falla segura para evitar la instalación inadecuada.

  • Hay componentes adicionales disponibles, tales como: contacto auxiliar, contacto de la señal de falla, liberación de bajo voltaje y liberación de derivación.
