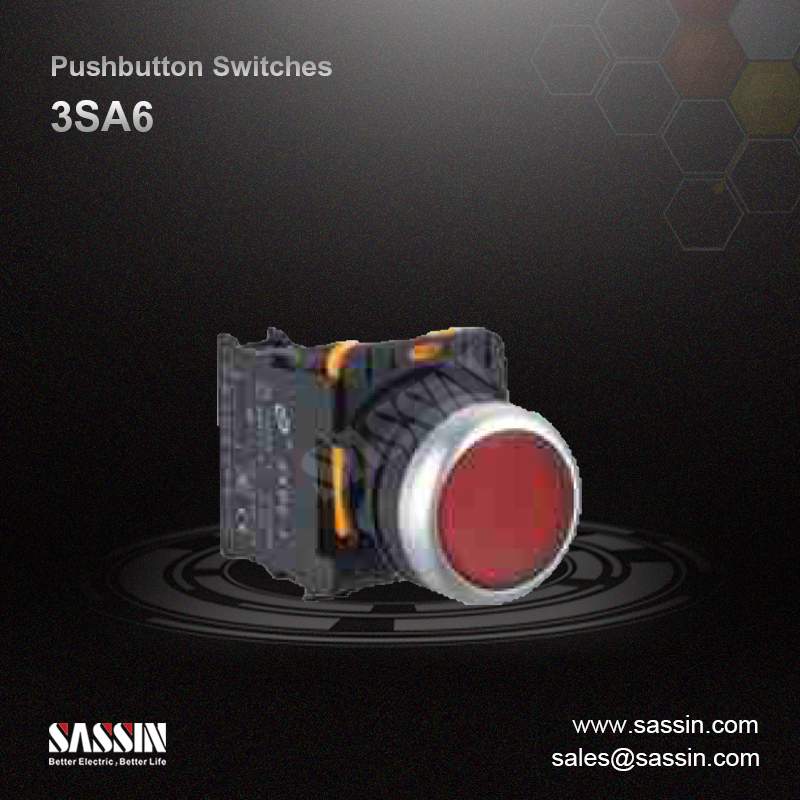

Pulsadores serie 3SA6

• Estándar: IEC 60947

• Capacidad nominal:

• Instantáneo:

AC-15: 220 V / 2.5 A, 380 V / 1.5 A, 660 V / 0.8 A;

DC-13: 24 V / 3.6 A, 48 V / 3 A, 110 V / 1 A, 220 V / 0.4 A, 440 V / 0.25 A

• Presión plana:

AC-15: 220 V / 6 A, 380 V / 4 A, 660 V / 2 A;

DC-13: 24 V / 6 A, 48 V / 3 A, 110 V / 1 A, 220 V / 0.5 A, 440 V / 0.25 A

• Resistencia del contacto: ≤ 50 MΩ

• FRECUENCIA DE POTENCIA DE PANTENIMIENTO DE VOLTAJE: AC 1890 V 50 HZ.1 MIN

• Vida mecánica:

• Botón general ≥ 3 x 10⁶veces

• Botón rotativo ≥ 3 x 10⁴veces

• Botón de tecla ≥ 5 x 10⁴veces

• Botón de emergencia ≥ 5 x 10⁴veces

• Vida eléctrica: ≥ 60 x 10⁴veces

• Corriente térmica convencional Ith: 10 A

• Voltaje de aislamiento nominal UI: AC 660 V

• Temperatura ambiente: -25 ºC ~ +55 ºC

• Clasificación de protección delantera:

• IP54, IP65 está disponible dependiendo del pedido.

• La calificación de protección del botón de clave es IP40.

• IP65 está disponible dependiendo del pedido.

Características

• Hasta 6 bloques de contacto y / o 1 bloque LED (montado en el soporte).

• Capacidad de autolimpieza de componentes de conmutación (contactos)

• Cuando el contacto móvil se mueve al contacto fijo, el contacto móvil se desliza hacia el lado. Esta característica garantiza la autolimpieza de contacto incluso en aplicaciones de baja corriente.

• Diseño impermeable mejorado, calificación impermeable hasta IP65.

• Tamaño pequeño y estructura simple.

• Los contactos de tipo instantáneo aseguran la ruptura rápida y la alta capacidad de ruptura. Los botones con contacto de tipo de prensa plana que pueden proporcionar una alta capacidad de carga de alta corriente, dependiendo de la ordenación.
