Aplicaciones y funciones.
● Se utiliza para controlar motores trifásicos y generalmente para controlar los circuitos de potencia.
● Se utiliza para muchas otras aplicaciones, como aislamiento, cambio de condensador e iluminación.

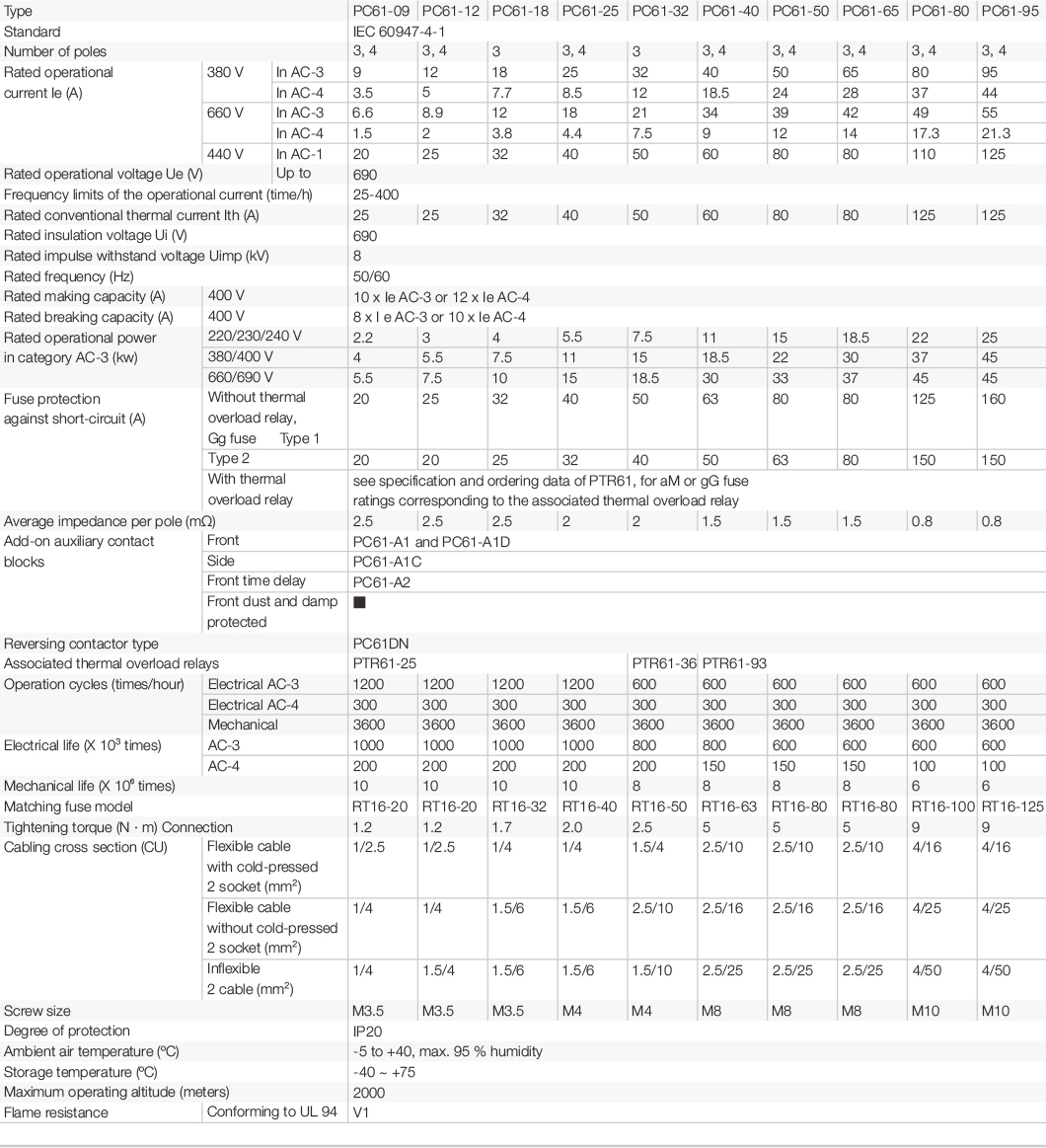

Especificaciones técnicas para TIPO PC61
Especificaciones técnicas para contactos auxiliares PC61-A1 / A1D / A1C
● Estándar: IEC 60947-5-1
● Número de contactos auxiliares: 2, 4
● Tipo de montaje: Frente, lado
● Corriente de calefacción convencional (A): 10
● Voltaje operacional nominal UE (V): hasta 690
● Voltaje de aislamiento nominal UI (V): 690
● Corriente térmica convencional Ith (a): 10
● Capacidad mínima de conmutación Imin (MA): 5
● Protección de cortocircuito (A): GG FUSE: 10 A
● Capacidad de fabricación (A): 140
Especificaciones técnicas para el retraso del tiempo Contacto PC61-A2 / A3
● Estándar: IEC 60255-5
● Número de contactos: 2
● Tipo de montaje: Frente
● Tipo de tiempo de retardo Tipo de tiempo de retardo, rompiendo tiempo de retraso
● Rangos de tiempo: 0.1-3, 0.1-30, 10-180
● Repetir precisión: ± 3% (10 ms como mínimo)
● Restablecer el tiempo
● Durante el período de retraso (MS): 150
● Tiempo de retraso después del tiempo (MS): 50
● Corriente de calefacción convencional (A): 10
● Voltaje operacional nominal UE (V): hasta 690
● Voltaje de aislamiento nominal UI (V): 250
● Corriente térmica convencional Ith (a): 10

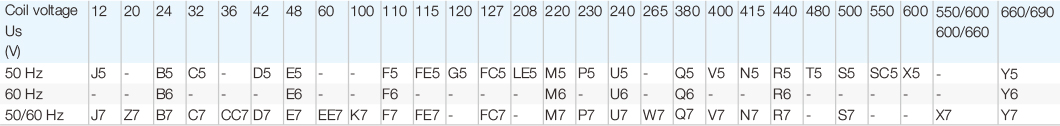

Voltaje y frecuencia para la bobina PC61-D2 / D4 / D6

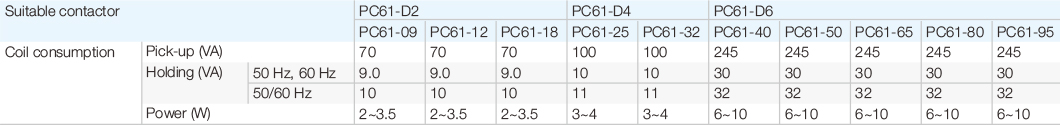

Especificaciones técnicas para la bobina PC61-D2 / D4 / D6
Selección y ordenando datos.

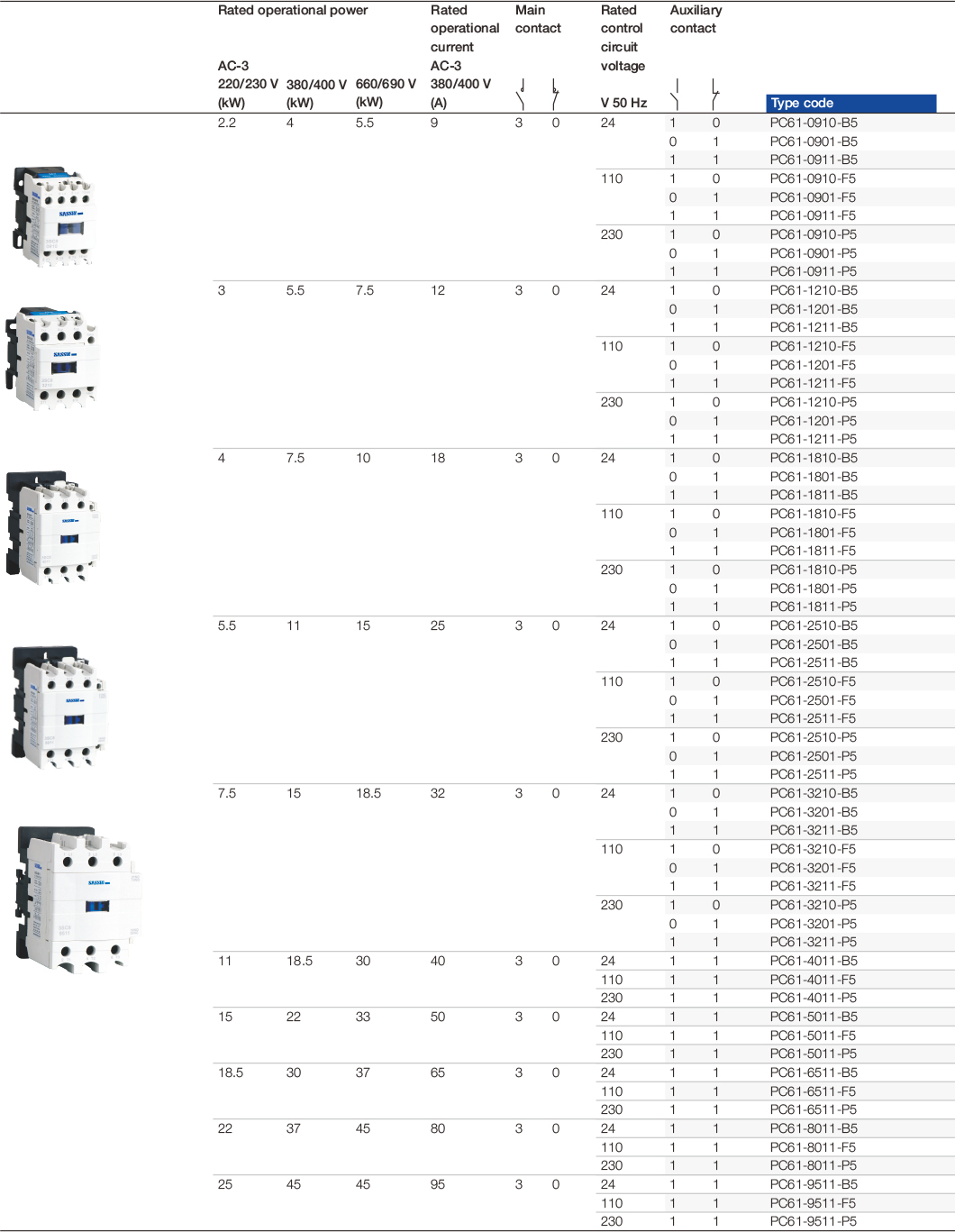

Contactores de CA? PC61, 3 Poste, 4 a 45 kW
Selección y ordenando datos.

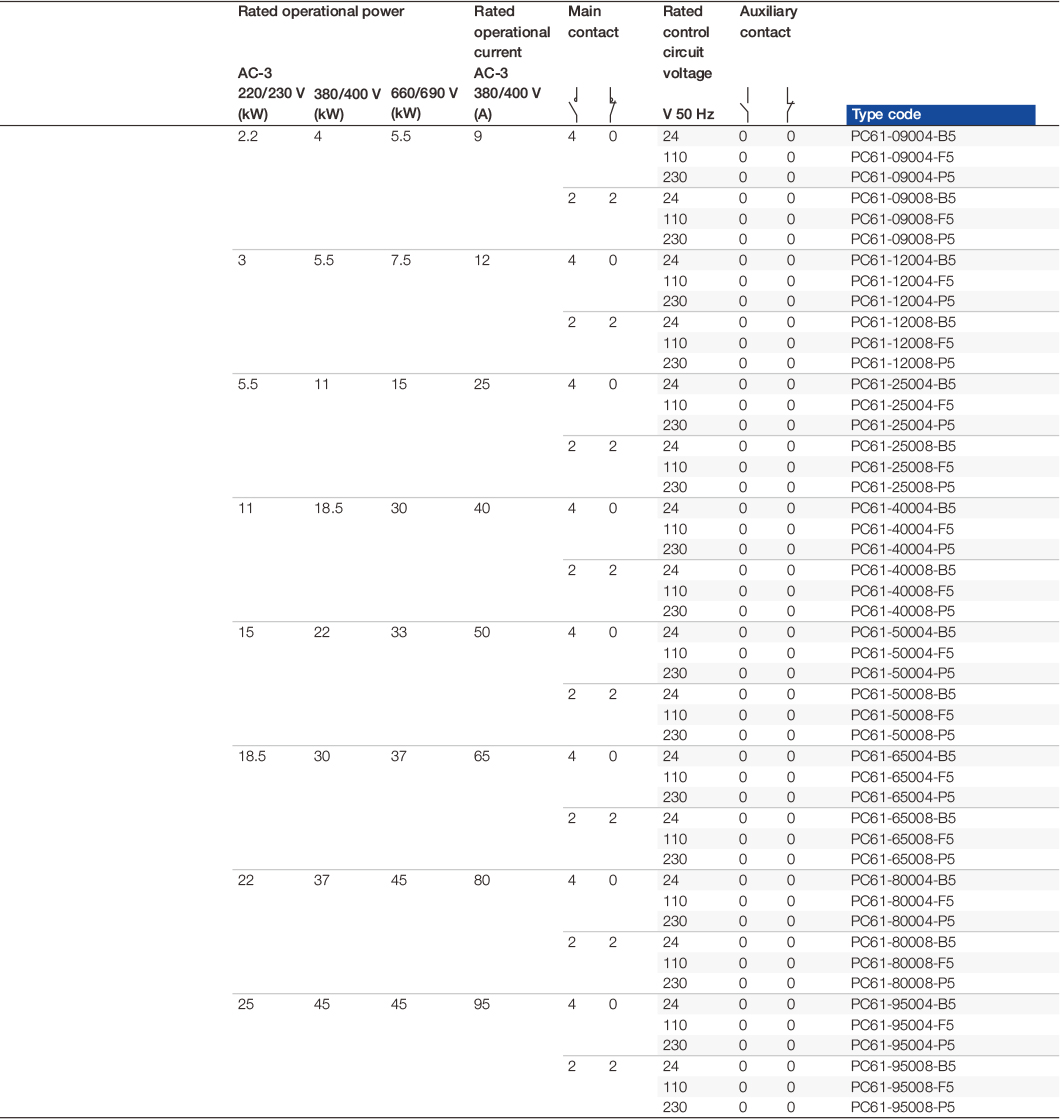

Contactores de CA? PC61, 4 Poste, 4 a 45 kW
Selección y ordenando datos.

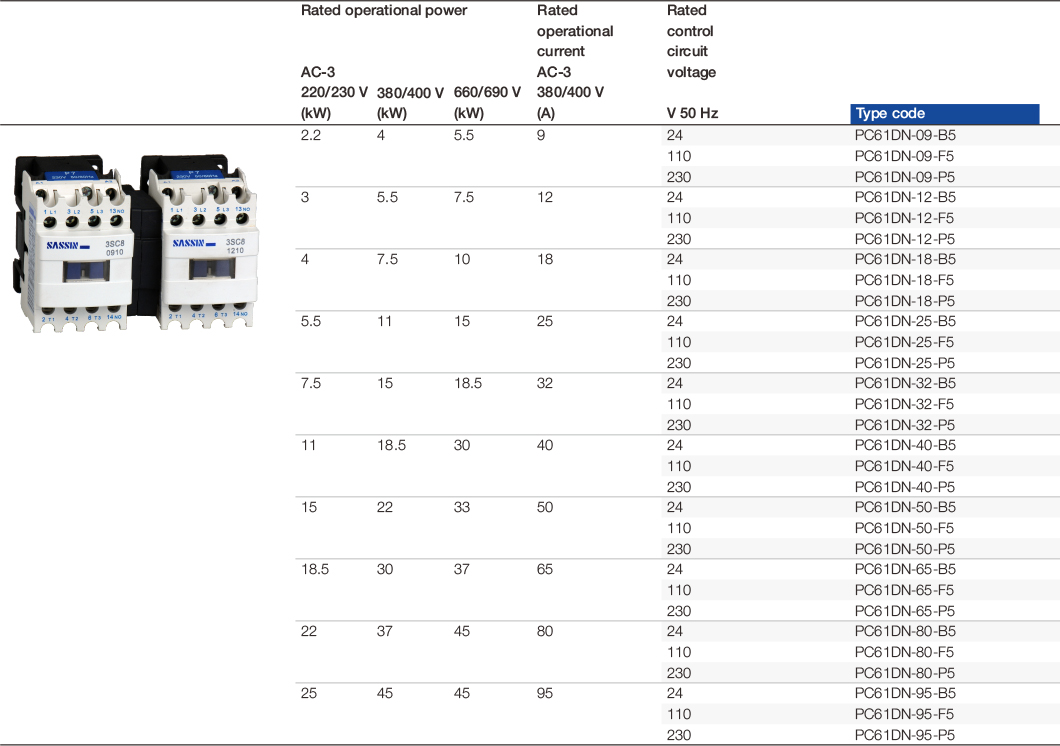

Contactores de inversión PC61DN, de 4 a 45 kW
Selección y ordenando datos.

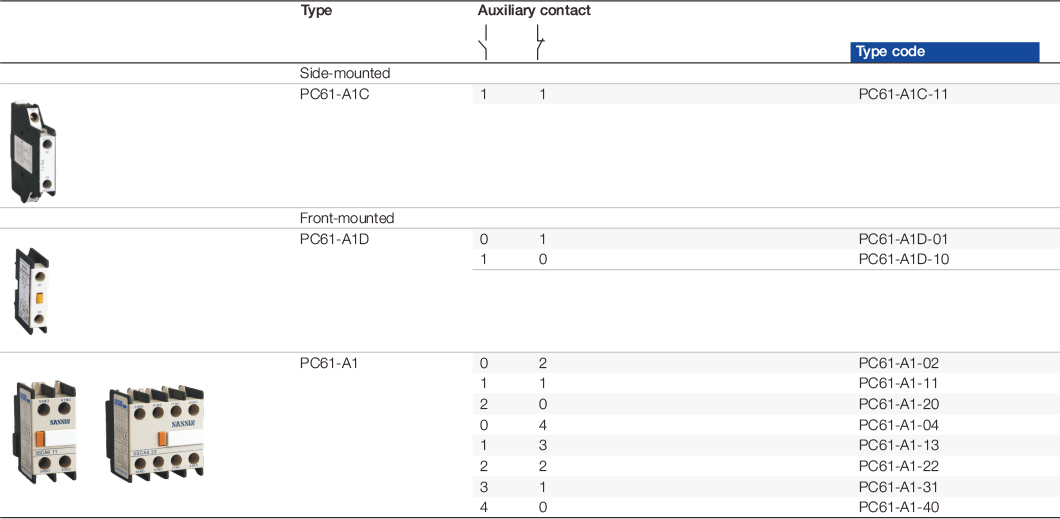

Bloques de contacto auxiliares instantáneos
Bloques de contacto auxiliares de retardo de tiempo

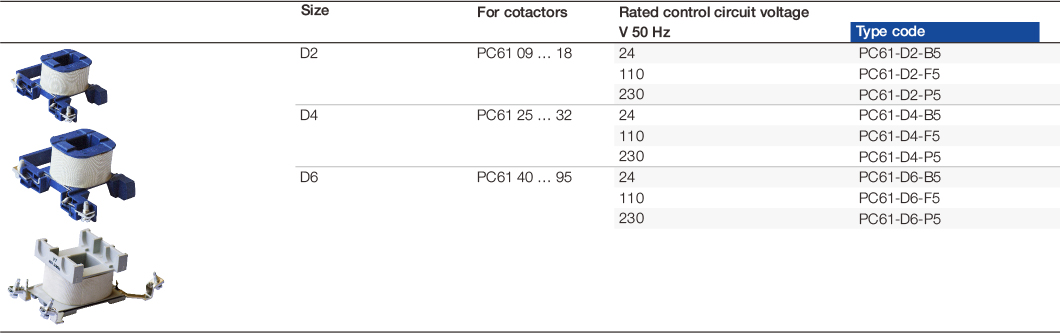

Bobinas

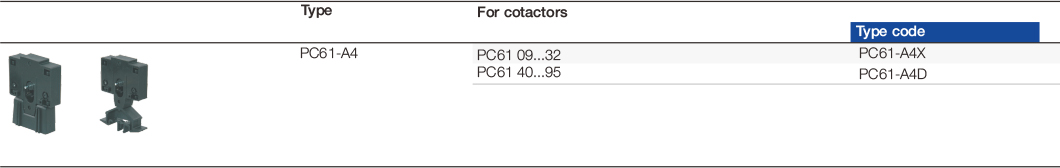

Interlock Mechanica para invertir contactores

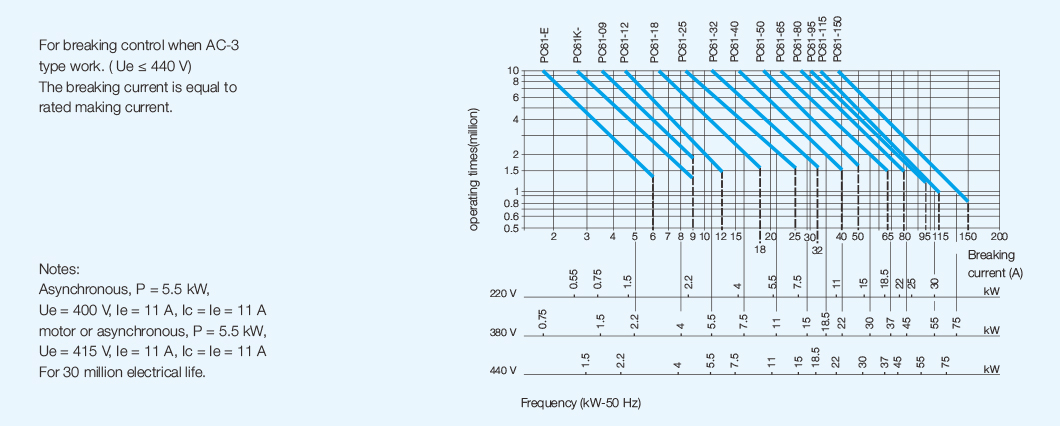

Curva de vida eléctrica para CA Contactor PC61

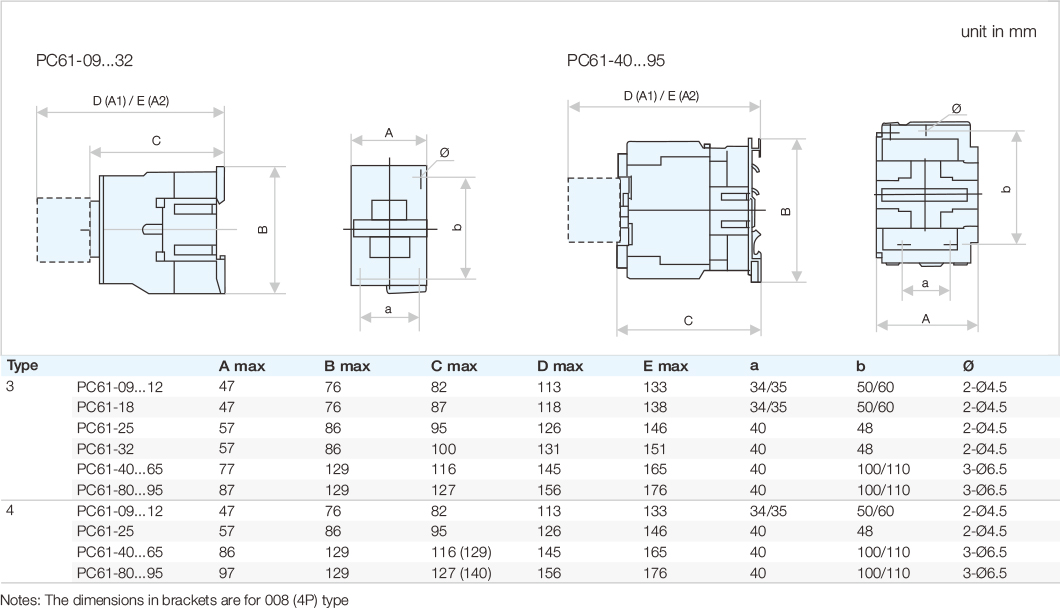

Dimensiones de esquema e instalación.
