3SW8

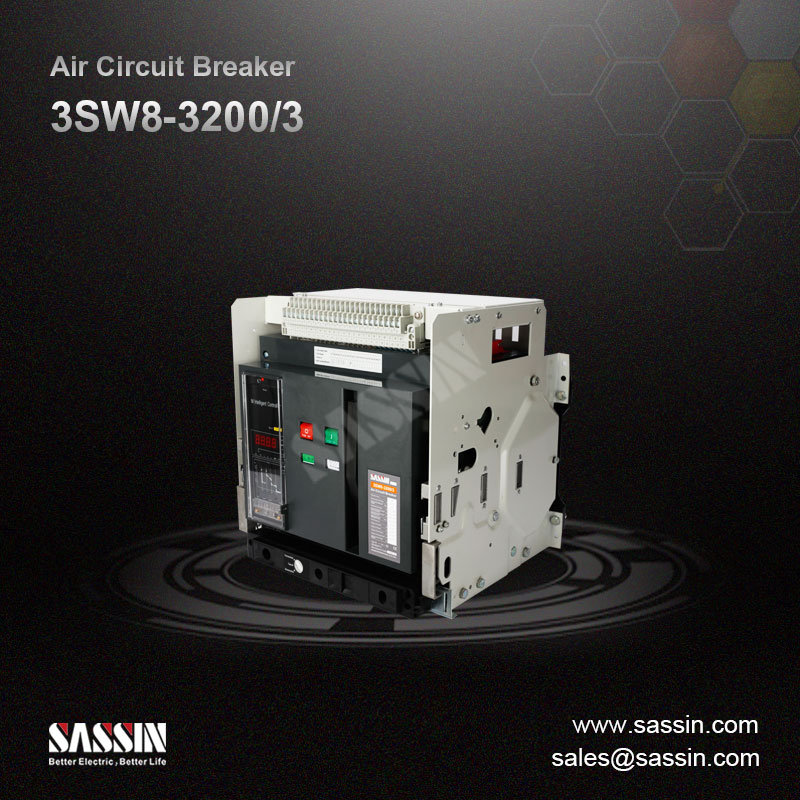

3SSW8 Series ACB tiene tipo fijo y tipo extraíble. Poner el interruptor fijo en la base del cajón se convierte en interruptor de circuito de tipo cajón. El interruptor consiste en el sistema de contacto, el sistema de extinción de arco, el mecanismo de operación, la unidad de disparo electrónico, el interruptor auxiliar, el terminal de cableado del circuito secundario, la liberación de voltaje, la liberación de derivación, la bobina de cierre, etc.
Estado de Disponibilidad:

Aplicaciones y funciones.

  • Función de alimentación entrante y alimentador saliente en sistemas de distribución

  • Cambio y protección de grandes potencias, motores, condensadores, generadores, transformadores, barras de autobuses y cables.

  • Protección de sobrecarga

  • Protección de cortocircuito retrasado a corto plazo.

  • Protección instantánea de cortocircuito utilizado en edificios, industrias, energía e infraestructuras.

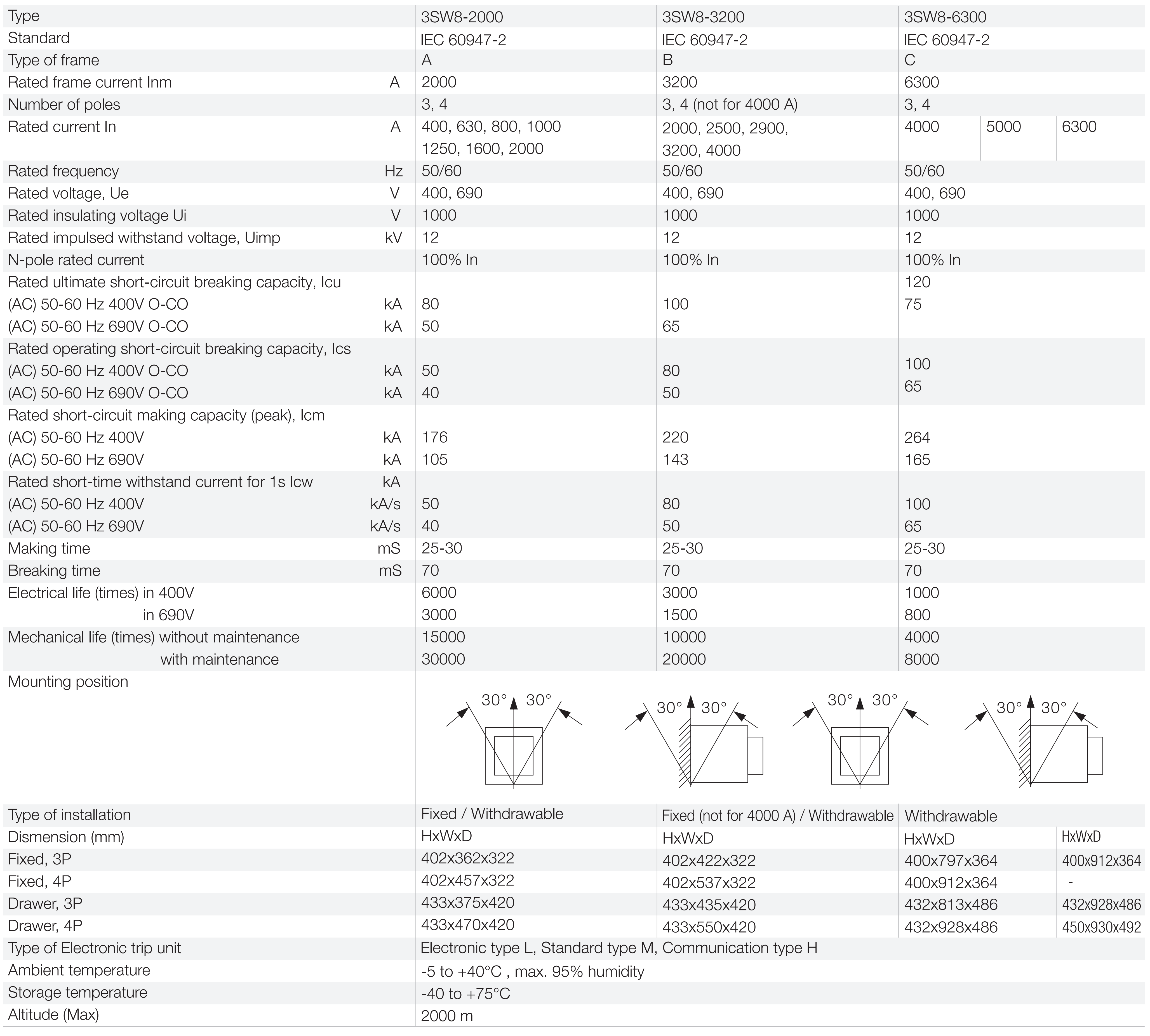

Especificaciones técnicas

V 27.2 2 系列 20210302_06-2

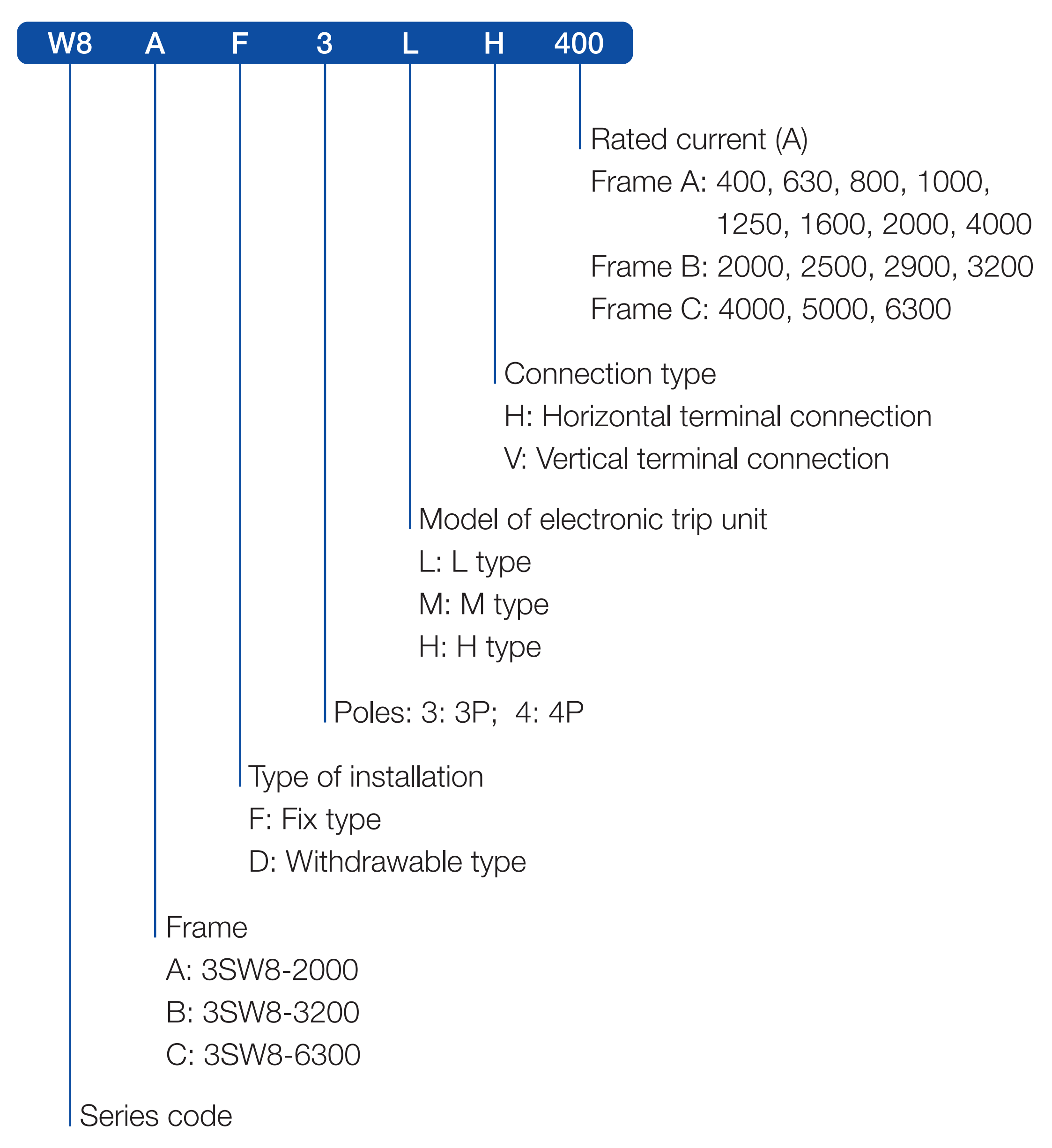

Instrucción de tipo

V 27.2 2 系列 20210302_07-2


Operación y condiciones de instalación normales

  • Temperatura ambiente: -5 ° C ~ +40 ° C, y la temperatura promedio no excede de +35 ° C dentro de las 24 h.

  • Altitud: no superior a 2000 m. La capacidad debe disminuir si la altitud es superior a 2000 m.

  • Humedad: cuando la temperatura del aire ambiente es de +40 ° C, la humedad relativa del aire no debe ser superior al 50%, se permite una mayor humedad relativa a una temperatura más baja. Por ejemplo, la humedad relativa debe ser del 90% cuando la temperatura es de 20 ° C. Las medidas especiales deben adoptarse para la condensación producida ocasionalmente debido al cambio de temperatura.

  • Grado de contaminación: 3.

  • El interruptor automático se puede utilizar en entorno electromagnético A.

  • Instalación de categoría: IV para circuito principal; III para otros circuitos auxiliares y controles.

  • El gradiente vertical: no más de 5 °.

  • Ambiente de montaje: No debe haber un medio explosivo, sin gas que corroe el metal o cualquier polvo conductor que destruya el aislamiento.

  • Los interruptores de circuito deben instalarse en el compartimiento del gabinete de conmutación con marcos de puertas fijados, además. La calificación de protección es de hasta IP40.


Instalación

  • Verifique los siguientes elementos antes de la instalación:

  • Compruebe la placa de etiqueta en el panel de interruptores para ver si se ajusta a las especificaciones de la corriente nominal de los productos ordenados;

  • Retardo de voltaje y tiempo de la liberación de bajo voltaje;

  • Voltaje de liberación de derivación;

  • Voltaje de bobina de cierre;

  • Voltaje del mecanismo de operación motorizado.

  • Antes de la instalación, la operación, el mantenimiento y la inspección, leerá este manual y consultará al fabricante para las preguntas si corresponde.

  • Preparaciones antes de la instalación:

  • Antes de que se instale el interruptor, verifique la resistencia de aislamiento del interruptor mediante el uso de un 1000V Megohmmeter de acuerdo con las regulaciones; Cuando la temperatura de los medios circundantes es de 25 ° C ± 5 ° C y la humedad relativa es del 5% ~ 70%, la resistencia de aislamiento no será inferior a 20 MEGOHM.

  • El lugar con la resistencia de aislamiento a probar incluye: el lugar entre varias fases y entre varias fases y el marco cuando el interruptor está cerrado; El lugar entre dentro y fuera de las líneas de varias fases cuando el interruptor está apagado.

  • Instalación del interruptor de tipo fijo:

  • Coloque el interruptor en el gabinete de distribución, y sujete usando 4 piezas de m6 (INM = 1600 A) o M10 (INM = 3200 A o superior) pernos y arandelas; El interruptor se instalará de manera estable sin d = estrés mecánico adicional para evitar daños del interruptor o el mal contacto de la barra de bus principal y el circuito secundario. Después de completar el trabajo, monte el cuerpo en el zócalo de extracción.

  • La especificación de las barras de cobre de cableado para el circuito primario del interruptor deberá cumplir con la especificación de la barra de cobre utilizada en las condiciones de calentamiento convencional en IEC 60947-2.

  • El interruptor se basará sustancialmente.
