El disyuntor de aire 3SW68 no solo proporciona protecciones contra sobrecarga, cortocircuito, bocadajera, sino que también tiene muchas ventajas como el tamaño optimizado, el módulo de comunicación interno y la función de la medición y la gestión para simplemente nombrar algunos.
Aplicaciones y funciones.
● Distribuyendo la electricidad y la protección de cargas de sobrecarga, cortocircuito, subvoltaje y corriente residual
● Proporcionando una alta confiabilidad de la fuente de alimentación por protección inteligente y opcional.
● Utilizado como aislador
● Operar el motor directamente para iniciar y detenerse ocasionalmente cuando la corriente nominal del interruptor no es superior a 630A
Estándares
● IEC60947-1: Cambio de interruptores de bajo voltaje y ControlGar - Parte 1: Reglas generales
● IEC60947-2: Cambio de interruptores de bajo voltaje y ControlGear - Parte 2: Interruptor de circuito
● IEC60947-4-1: Cambio de interruptores de bajo voltaje y ControlGar - Parte 4-1: Contactores y arrancadores de motor -Electromecánicos y arrancadores de motor

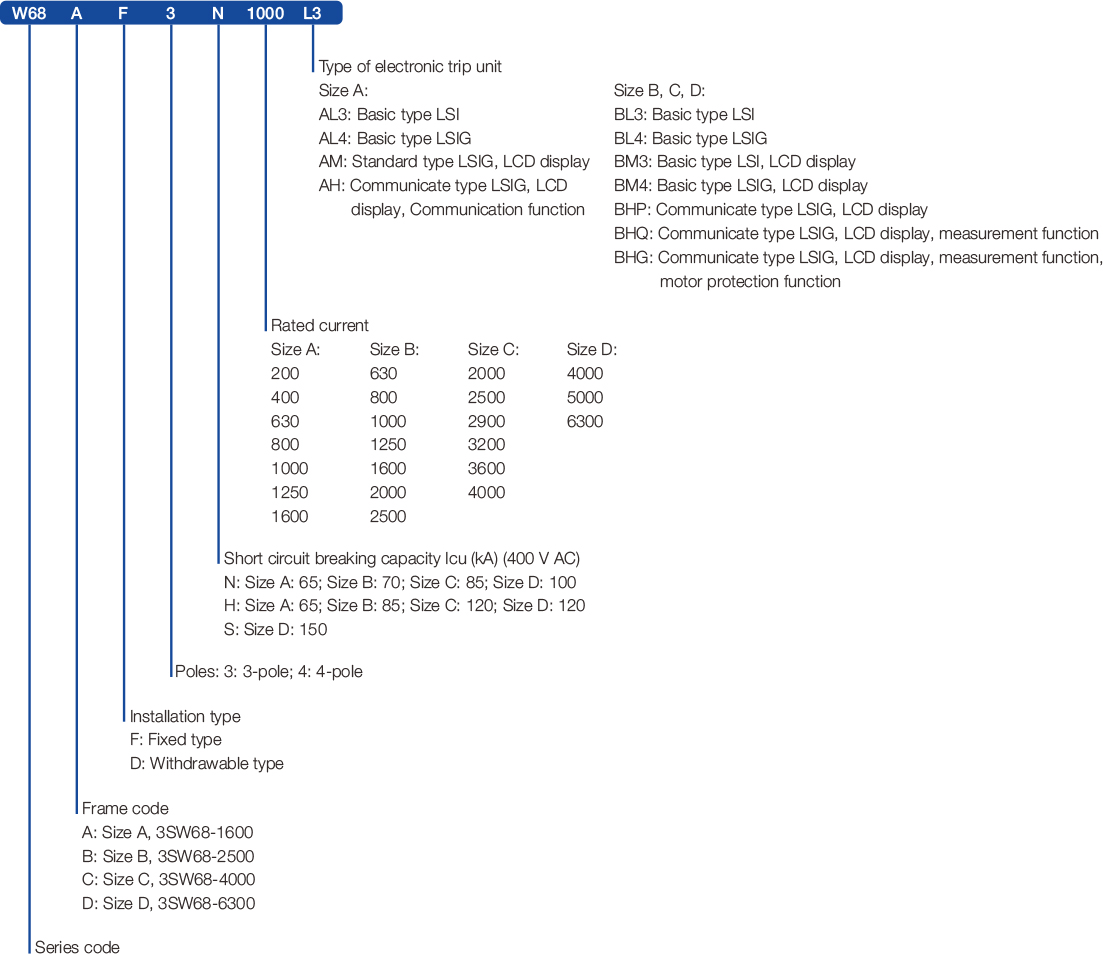

Instrucción de tipo de código
Características y Beneficios
● Requisitos de espacio bajo
Los dispositivos 3SW68 son muy compactos requieren muy poco espacio para la instalación. Enmarque un dispositivo de dispositivos (hasta 1600 a) en un panel de conmutación de 400 mm de ancho.
Los dispositivos Frame B, C, D (hasta 6300 a) son los más pequeños de su tipo y con su ancho de construcción más pequeño se ajustan a un panel de conmutación de 800 mm de ancho.

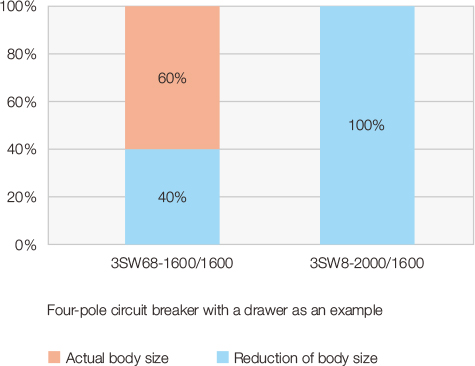

● Ejemplo de comparación con 3SW8 en medición.

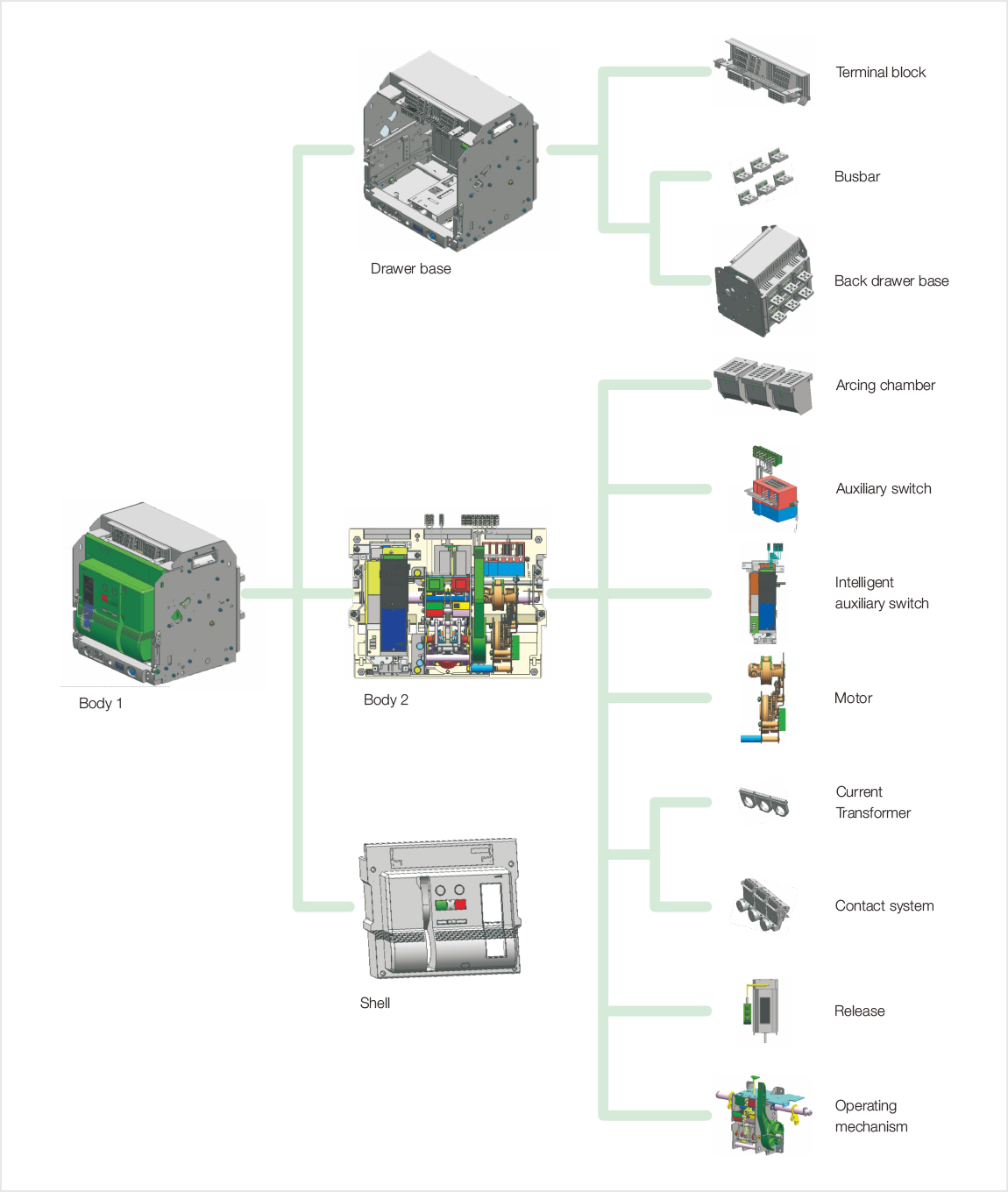

● Diseño modular
Componentes como auxiliares, mecanismos de operación motorizados, liberaciones electrónicas, sensores de corriente, interruptores de señalización de circuitos auxiliares, dispositivos de reinicio automático, enclavamientos y mecanismos de operación de acoplamiento se pueden intercambiar o adaptar en el fondo, lo que permite que el interruptor automático se adapte a los nuevos , cambiando requerido.
● Comunicación
El uso de los interruptores de circuitos capaces de comunicación modernos abre las posibilidades completamente nuevas en términos de puesta en marcha, parametrización, diagnóstico, mantenimiento y operación. Esto permite variedades de formas de reducir los costos y mejorar la productividad en plantas industriales, edificios y proyectos de infraestructura.

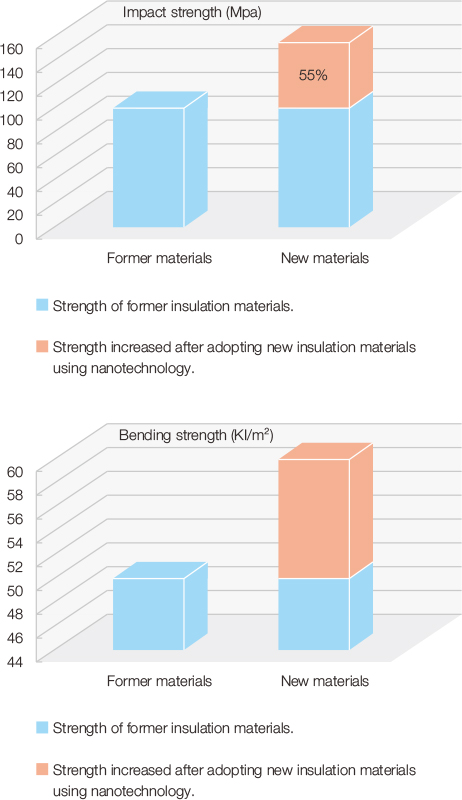

● Fuerza de nuevo material.

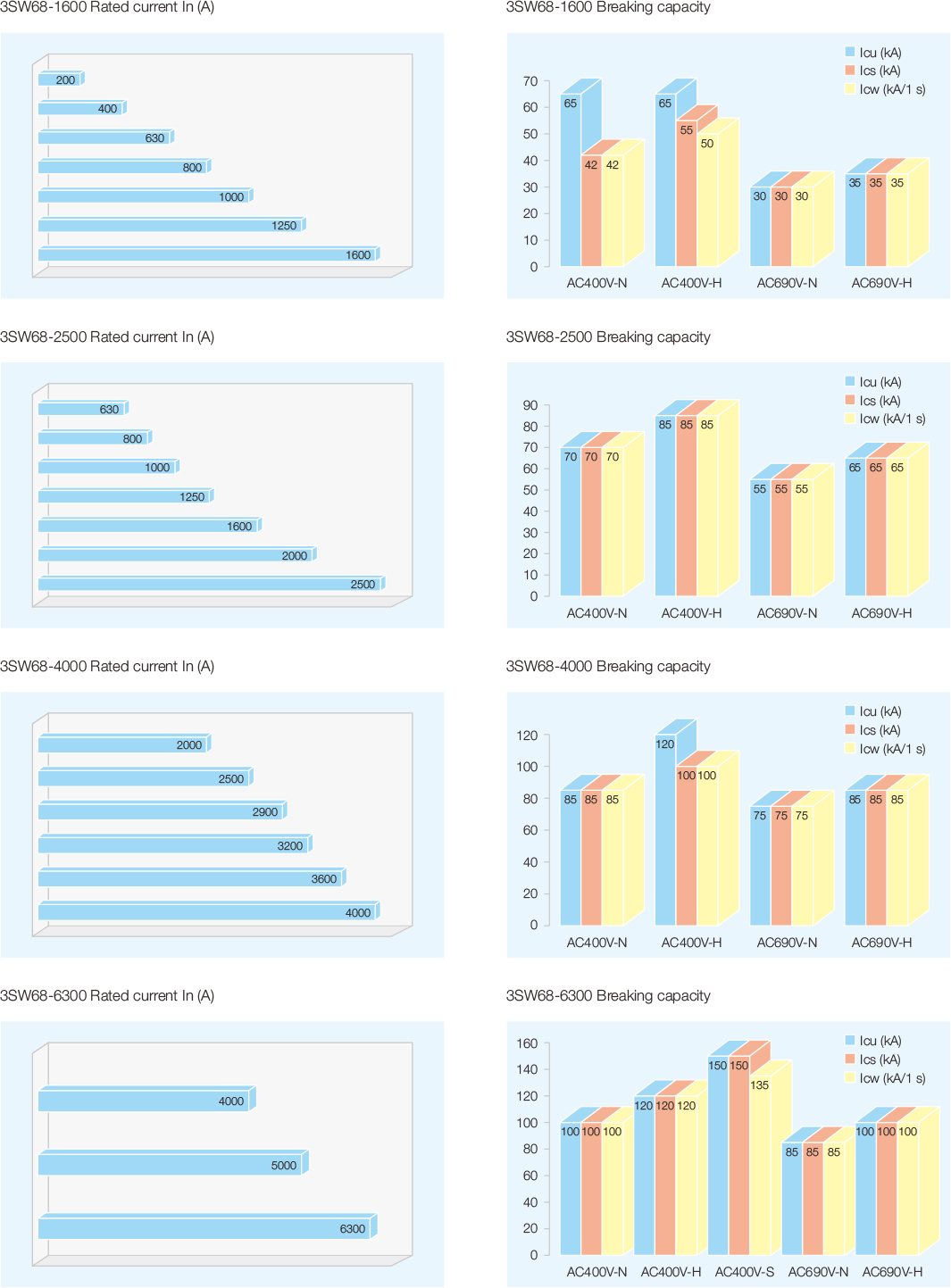

Rango actual completo y alta capacidad de ruptura.

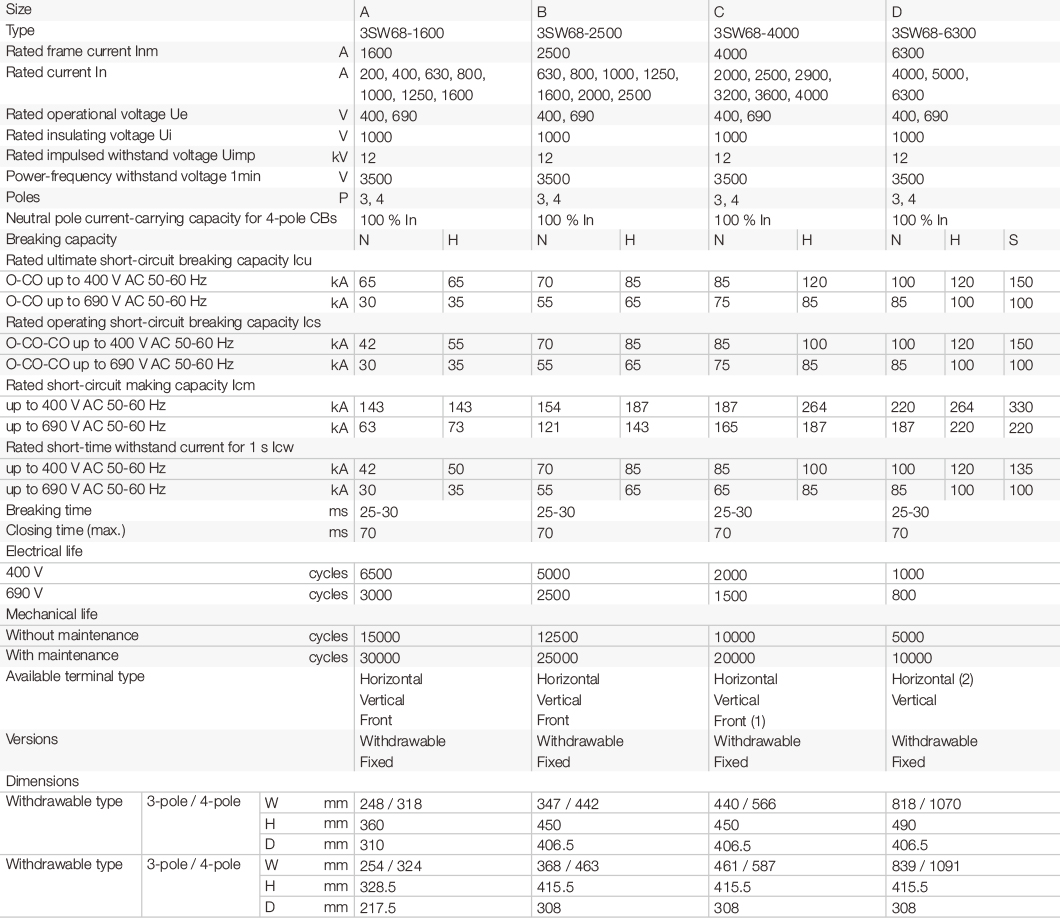

Especificaciones técnicas
1. El terminal frontal está disponible para la versión fija solamente.
2. El terminal horizontal no está disponible para el disyuntor con la corriente nominal 6300 A.
Unidad de viaje electrónica

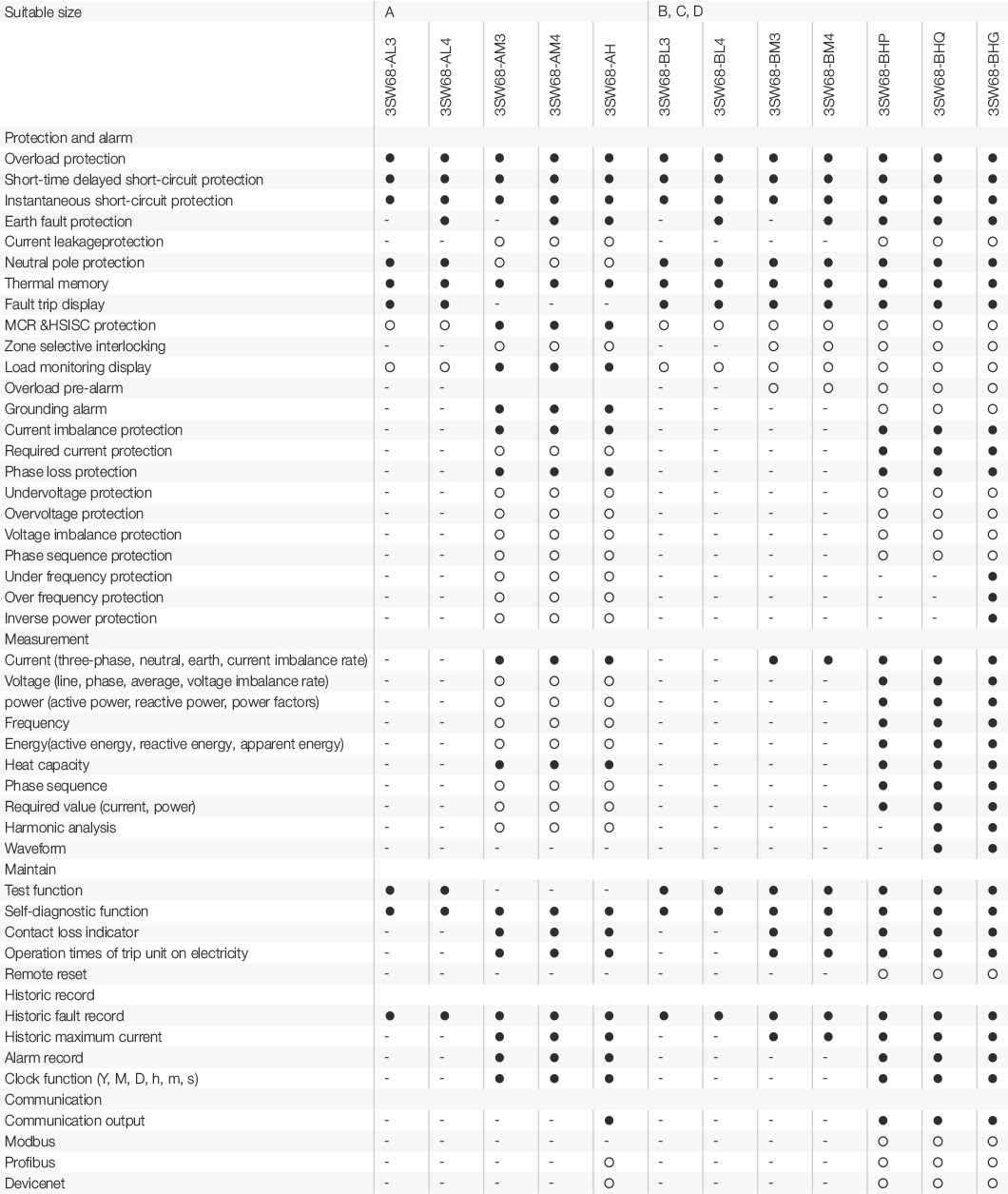

Funciones
Adecuado para el tamaño A (3SW68-1600)

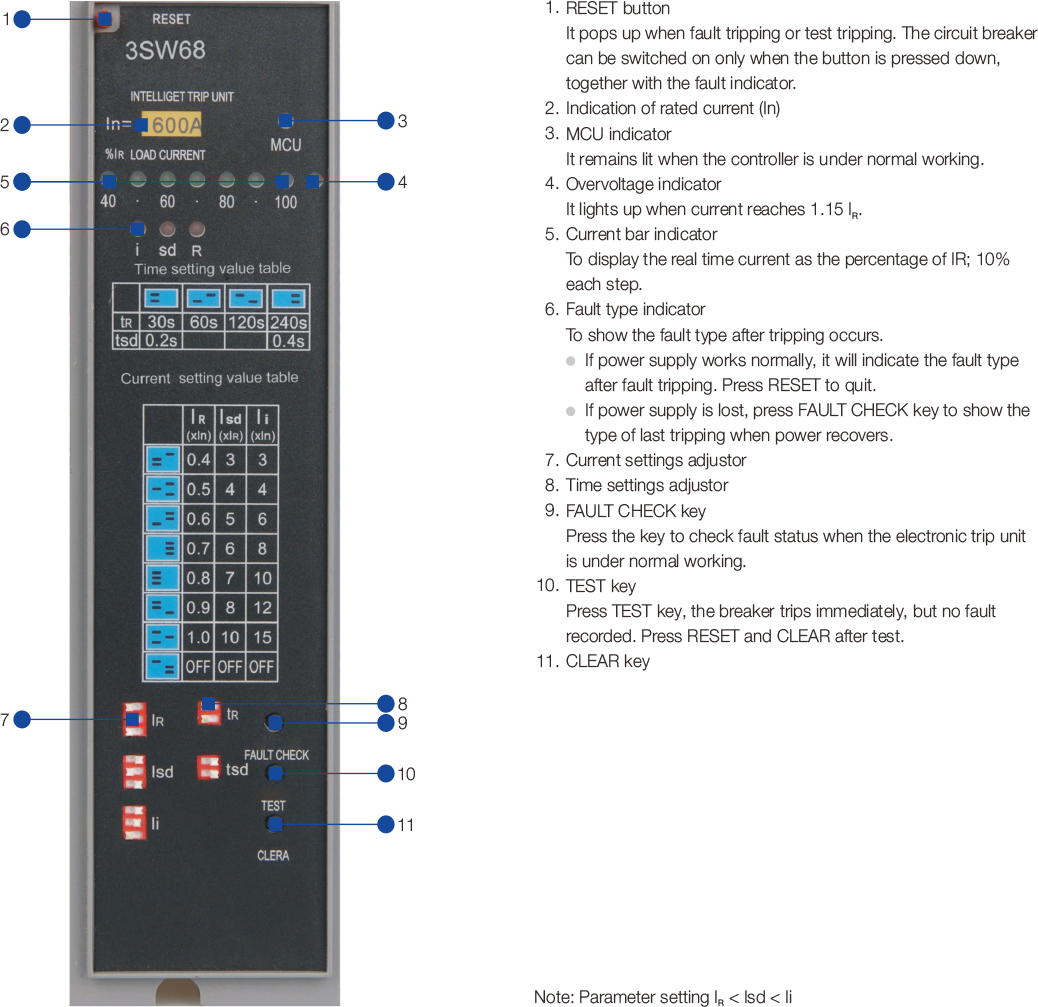

3SSW68-AL Unidades de viaje electrónico están con pantallas LED, el valor de protección y el tiempo de retardo se establecen al dispositivo de marcación.

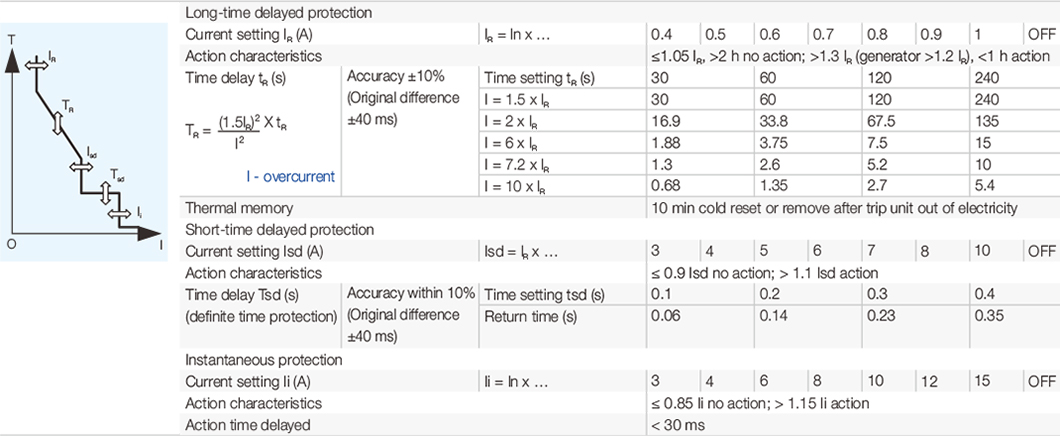

● Tipo 3SW68-AL3: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo y protección instantánea.

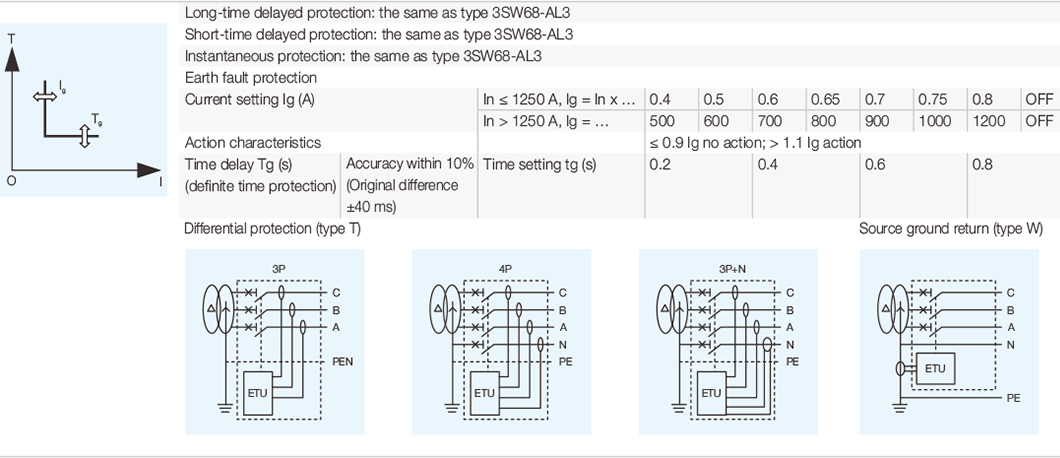

● TIPO 3SW68-AL4: proporciona una protección de fallas de tierra selectiva adicional y todas las funciones de protección del tipo 3SW68-AL3.
Características
● Proteccion

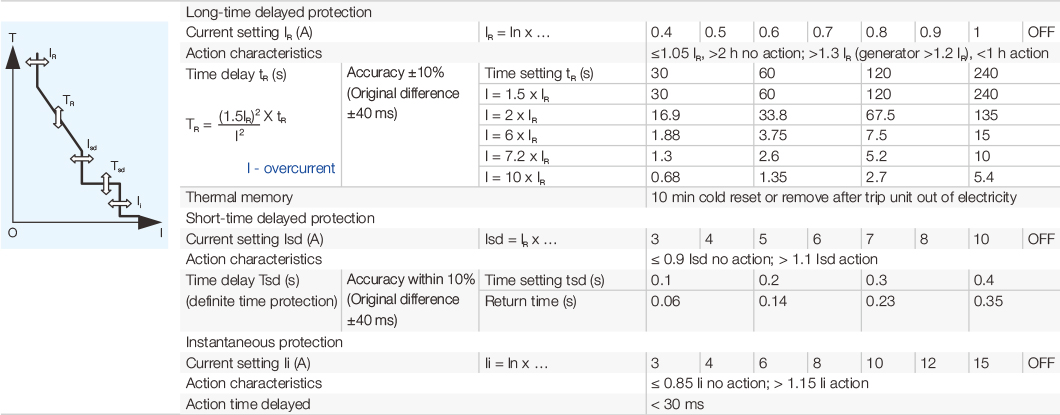

Tipo 3SW68-AL3, adecuado para el tamaño A 3SW68-1600
● Proteccion

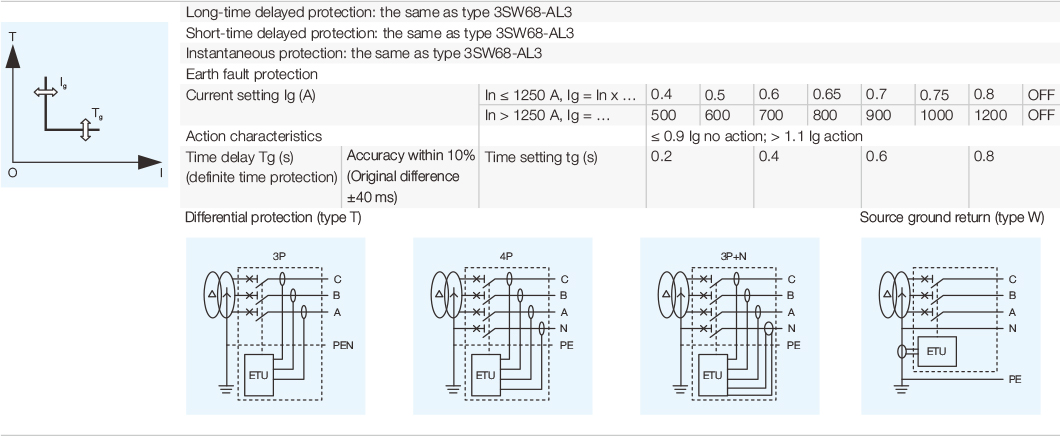

Tipo 3SW68-AL4, adecuado para el tamaño A 3SW68-1600
● Configuración por defecto
I = 1.0 en, t = 15 s;
ISD = 3.0 I, TSD = 0,4 S;
II = 10 IN;
Ig = off, tg = 0.8 s.
Adecuado para el tamaño A (3SW68-1600)

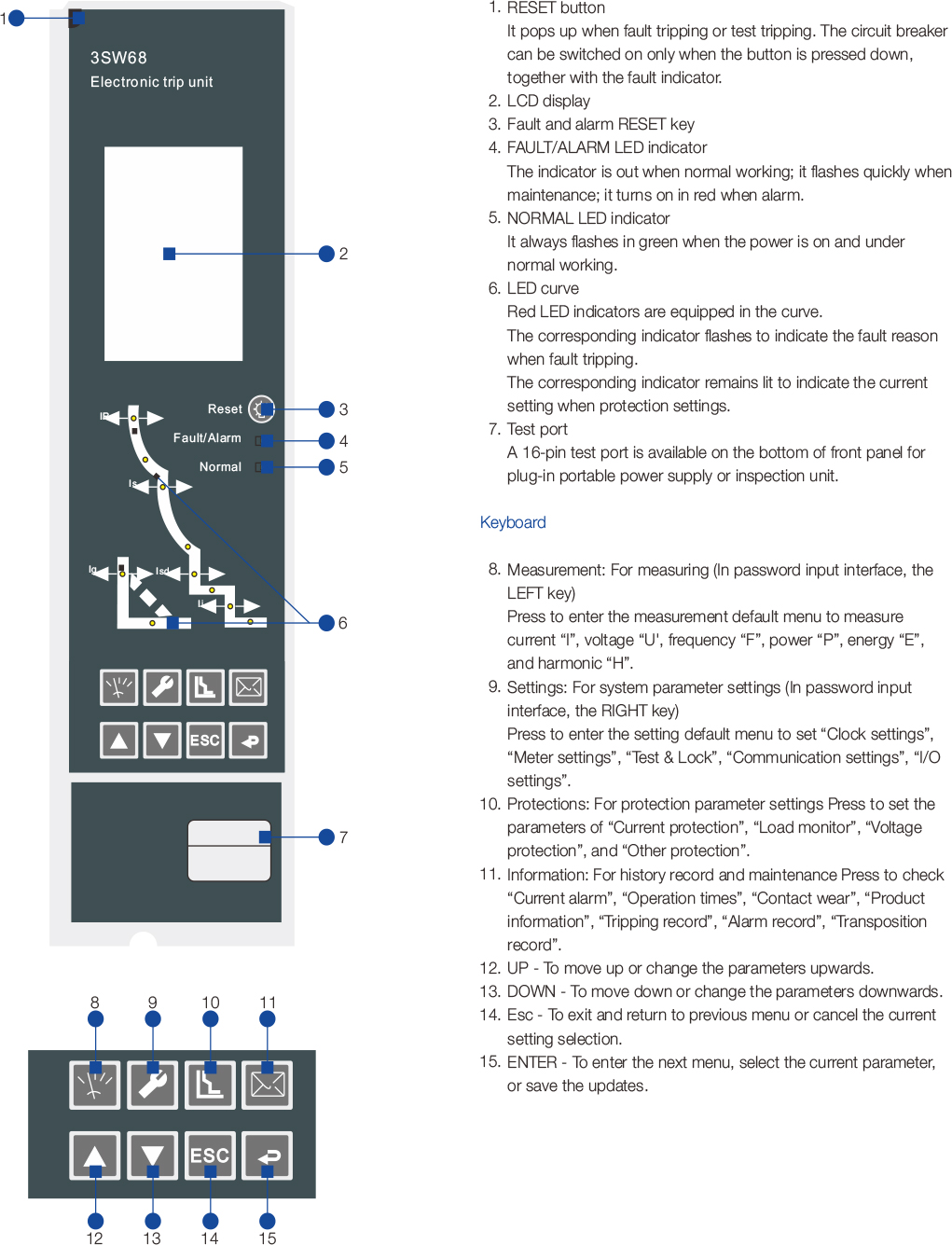

3SW68-AM y 3SW68-AH VIAJE ELECTRÓNICO UNITE LIPS CON UNA PANTALLA LCD, y todas las operaciones se pueden realizar a través de botones de función.
● 3SW68-AM3: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo y protección instantánea.
● 3SW68-AM4: proporciona protección adicional por fallos de tierra selectiva y todas las funciones de protección del tipo 3SW68-AM3.
● 3SW68-AH: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo, protección instantánea y filtración de la tierra, así como la función de comunicación para tomar medición, control, configuración y comunicación remota.
Características

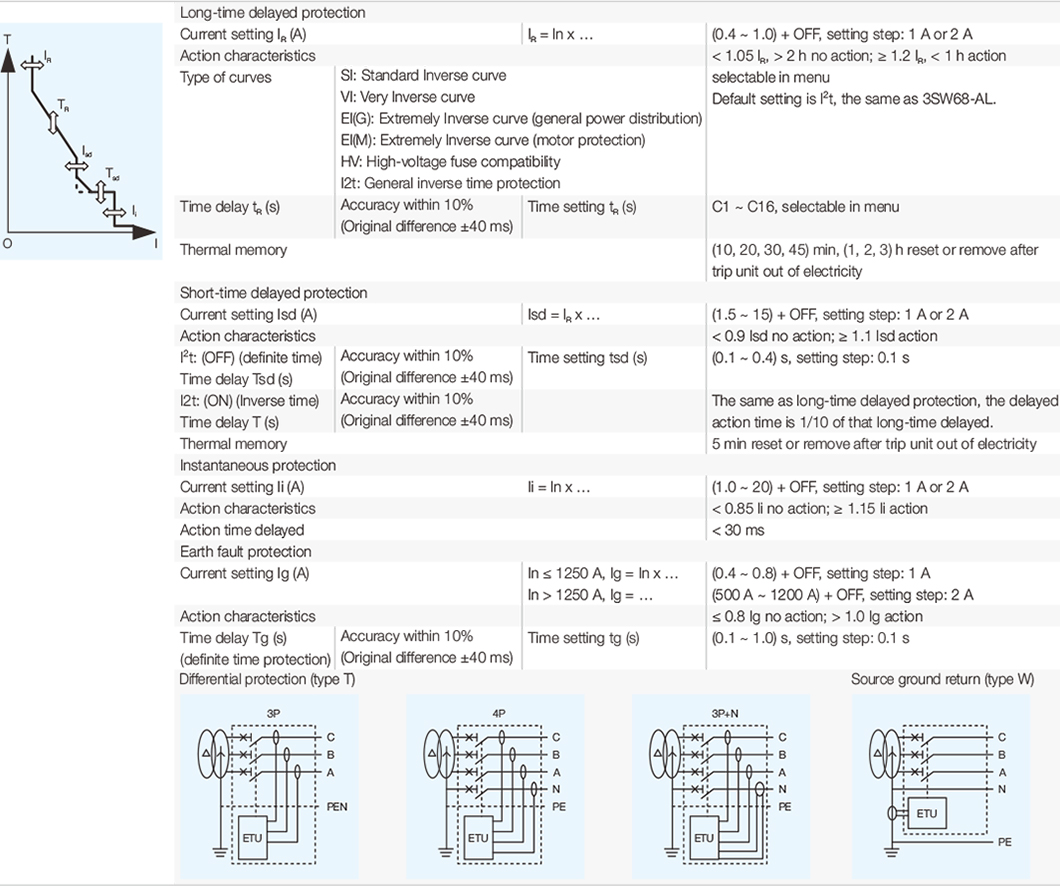

● Proteccion
Tipo 3SW68-AM3, 3SW68-AM4, 3SW68-AH, adecuado para el tamaño A 3SW68-1600

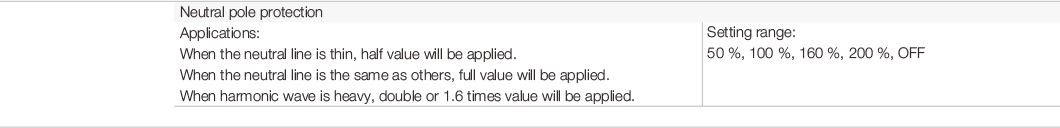

● Protección de polos neutros
● Aplicaciones:
Cuando la línea neutral es delgada, se aplicará el medio valor.
Cuando la línea neutral es la misma que otras, se aplicará el valor total.
Cuando la onda armónica es pesada, se aplicará el valor doble o 1,6 veces.
● Rango de ajuste:
50%, 100%, 160%, 200%, fuera
Características
● Proteccion
Tipo 3SW68-AL3, adecuado para el tamaño A 3SW68-1600
● Proteccion
Tipo 3SW68-AL4, adecuado para el tamaño A 3SW68-1600
● Configuración por defecto
I = 1.0 en, t = 15 s;
ISD = 3.0 I, TSD = 0,4 S;
II = 10 IN;
Ig = off, tg = 0.8 s.
Adecuado para el tamaño A (3SW68-1600)
3SW68-AM y 3SW68-AH VIAJE ELECTRÓNICO UNITE LIPS CON UNA PANTALLA LCD, y todas las operaciones se pueden realizar a través de botones de función.
● 3SW68-AM3: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo y protección instantánea.
● 3SW68-AM4: proporciona protección adicional por fallos de tierra selectiva y todas las funciones de protección del tipo 3SW68-AM3.
● 3SW68-AH: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo, protección instantánea y falla de la Tierra
Protección, así como la función de comunicación para tomar medición, control, configuración y comunicación remotos.
Características
● Proteccion
Tipo 3SW68-AM3, 3SW68-AM4, 3SW68-AH, adecuado para el tamaño A 3SW68-1600
● Protección de polos neutros
● Aplicaciones:
Cuando la línea neutral es delgada, se aplicará el medio valor.
Cuando la línea neutral es la misma que otras, se aplicará el valor total.
Cuando la onda armónica es pesada, se aplicará el valor doble o 1,6 veces.
● Rango de ajuste:
50%, 100%, 160%, 200%, fuera
Adecuado para el tamaño B / C / D (3SW68-2500 / 4000/6300)
3SSW68-BL Unidad de viaje electrónica Equipona con pantallas LED, el valor de protección y el tiempo de retardo se establecen mediante mandos.
● 3SW68-BL3: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo y protección instantánea.

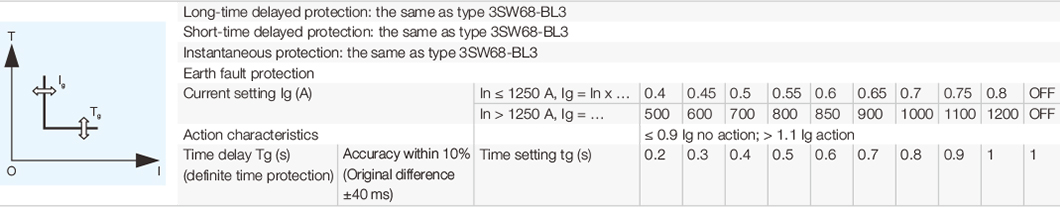

● 3SW68-BL4: proporciona protección de fallas de tierra selectiva adicional y todas las funciones de protección del tipo 3SW68-BL3.
Características
● Proteccion
Tipo 3SW68-BL3, adecuado para el tamaño B / C / D 3SW68-2500 / 4000/6300
Tipo 3SW68-BL4, adecuado para el tamaño B / C / D 3SW68-2500 / 4000/6300

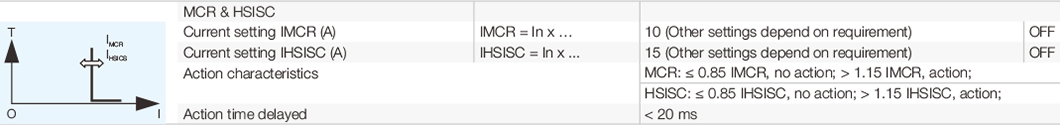

● Protección MCR & HSISC (Función de selección)
● Monitoreo de carga (función de selección)
● Configuración por defecto
I = 1.0 en, t = 15 s; ISD = 3.0 I, TSD = 0,4 S; (I²T = OFF) II = 10 IN; Ig = off, tg = 0.8 s.
Adecuado para el tamaño B / C / D (3SW68-2500 / 4000/6300)

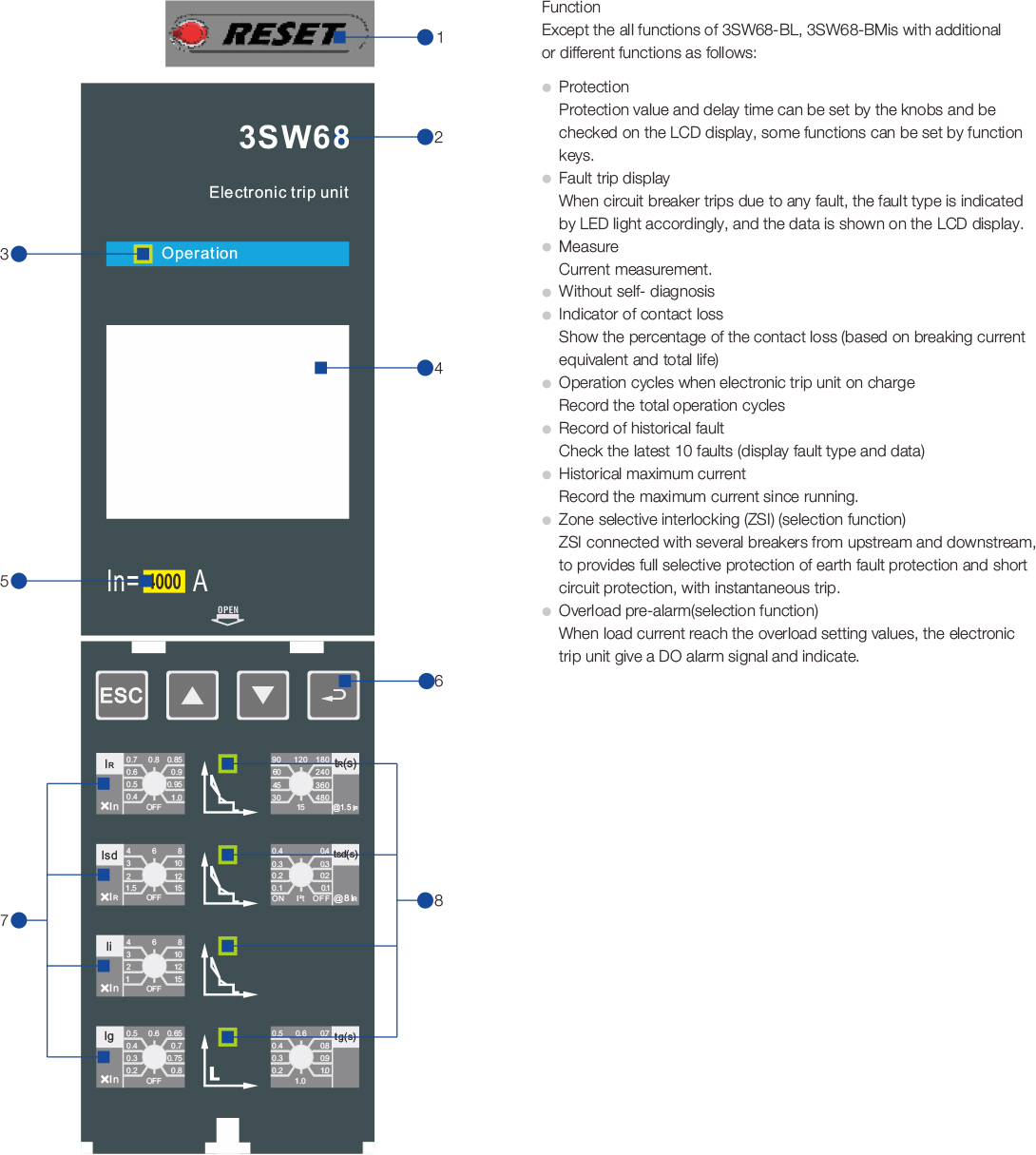

3SSW68-BM Unidad de disparo electrónico equipa con pantallas LCD, el valor de protección y el tiempo de retardo se establecen mediante mandos, algunas funciones se pueden configurar por las teclas de función.
● 3SW68-BM3: proporciona protecciones selectivas de protección retrasada a largo plazo, protección retrasada a corto plazo y protección instantánea.
● 3SW68-BM4: Proporciona protección de fallas de tierra selectiva adicional y todas las funciones de protección del tipo 3SW68-BM3.
Características

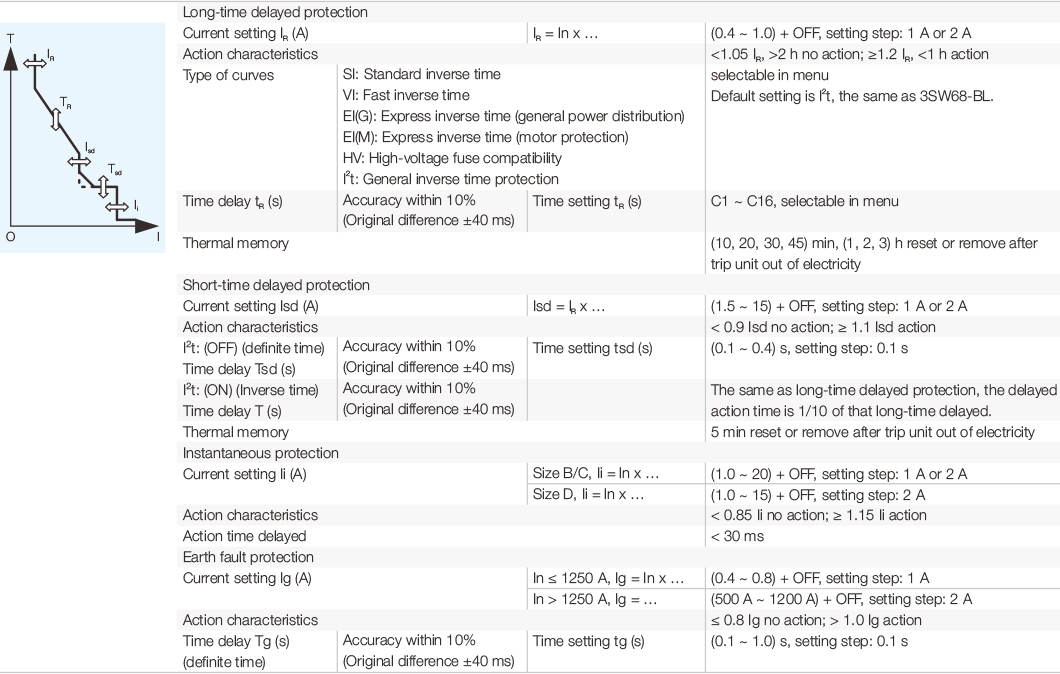

● Proteccion
Tipo 3SW68-BM3, adecuado para el tamaño B / C / D 3SW68-2500 / 4000/6300
● Proteccion
● Proteccion
● Protección de MCR y HSISC (Función de límite de viaje) (Función de selección) - igual que el tipo 3SW68-BL.
● Proteccion
Tipo 3SW68-BL3, 3SW68-BL4, Adecuado para el tamaño B / C / D 3SW68-2500 / 4000/6300
● Monitoreo de carga (función de selección) - igual que el tipo 3SW68-BL.
● Configuración por defecto
I = 1.0 en, t = 15 s;
ISD = 3.0 IR, TSD = 0.4 S; (I t = apagado)
II = 10 IN;
Ig = off, tg = 0.8 s.
Adecuado para el tamaño B / C / D (3SW68-2500 / 4000/6300)

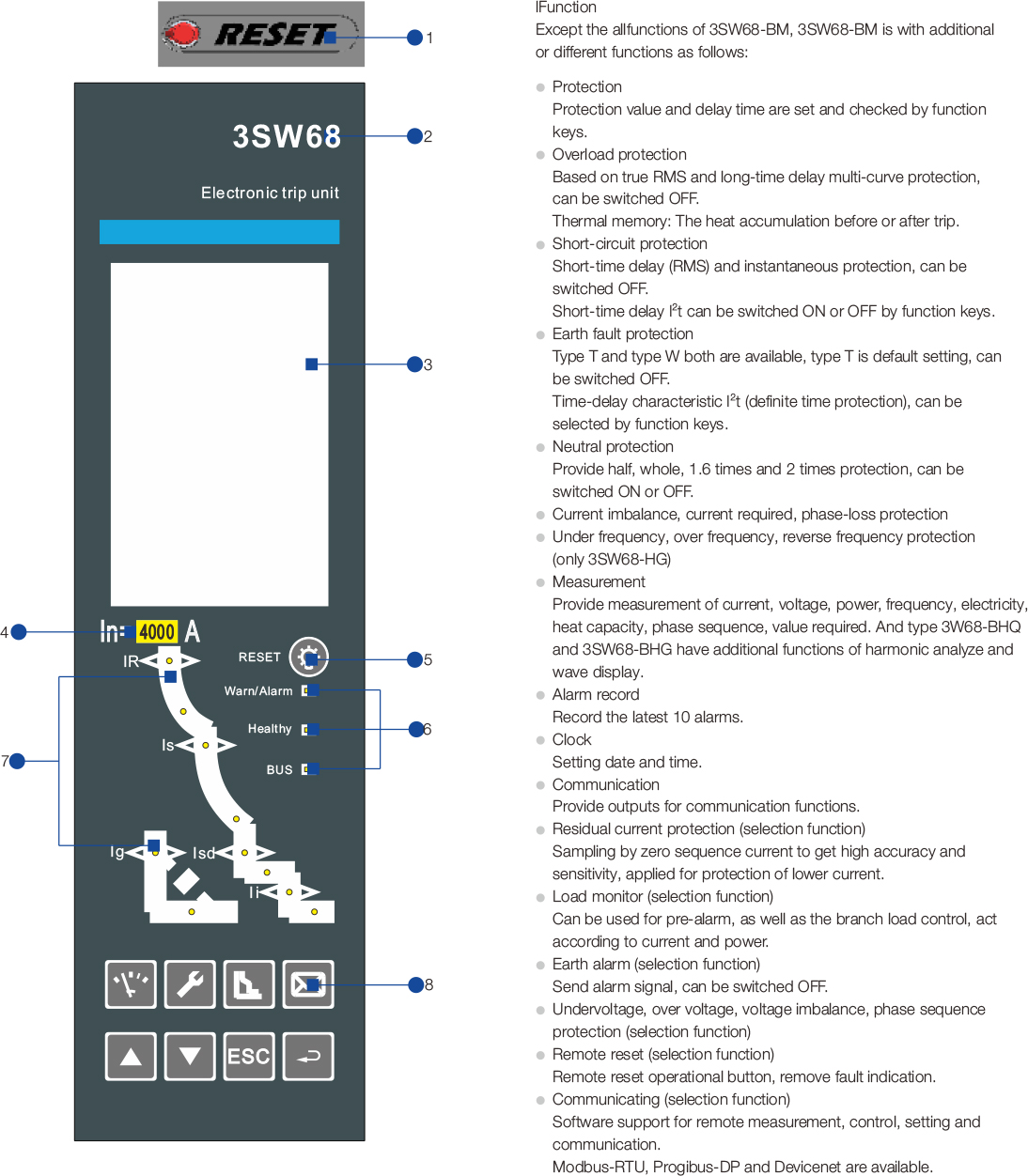

3SSW68-BH Unidad de disparo electrónico equipa con una pantalla LCD, el valor de protección y el tiempo de retardo se establecen mediante teclas de función. PROTECTERA PROTECCIONES COMPLETAS PROTECCIONES SELECCIONADAS DE PROTECCIÓN RETARDADA POR LARGO TIEMPO, PROTECCIÓN DERECHA DE TIEMPO DE TIEMPO, protección instantánea y protección de fallas a tierra. Como la función de comunicación para tomar medición, control, configuración y comunicación remota.
Características

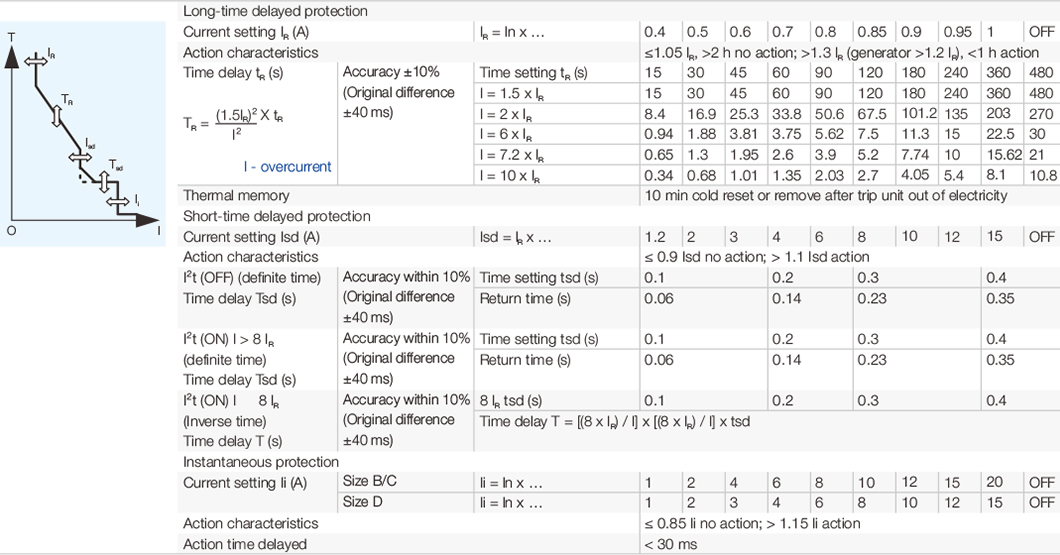

● Proteccion
Tipo 3SW68-BH, adecuado para tamaño B / C / D 3SW68-2500 / 4000/6300
● Protección de polos neutros

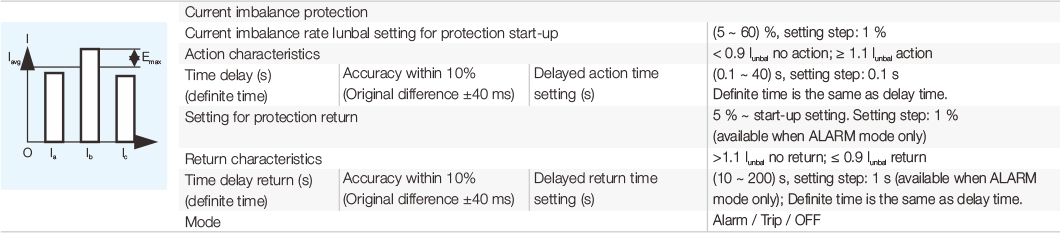

● Protección de desequilibrio actual

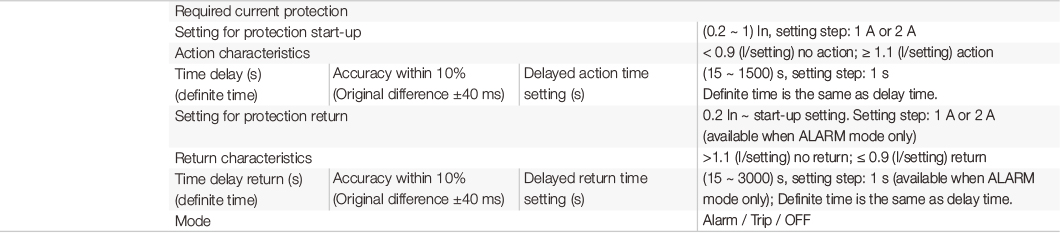

● Protección actual requerida
Características
● Bajo protección de frecuencia

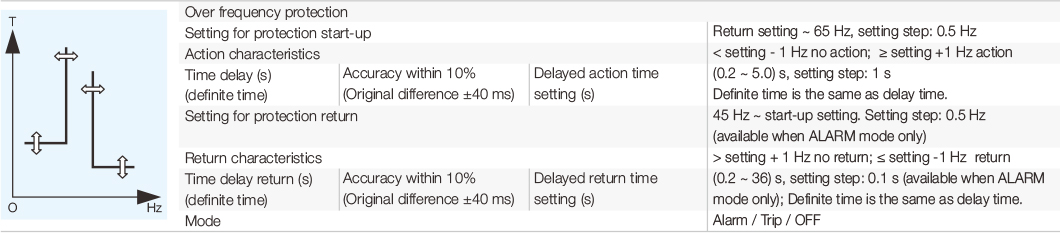

● PROTECCIÓN DE FRECUENCIA

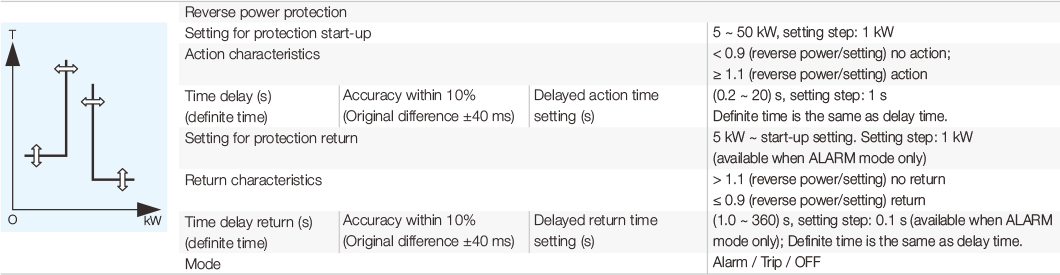

● Protección de la potencia inversa
Características

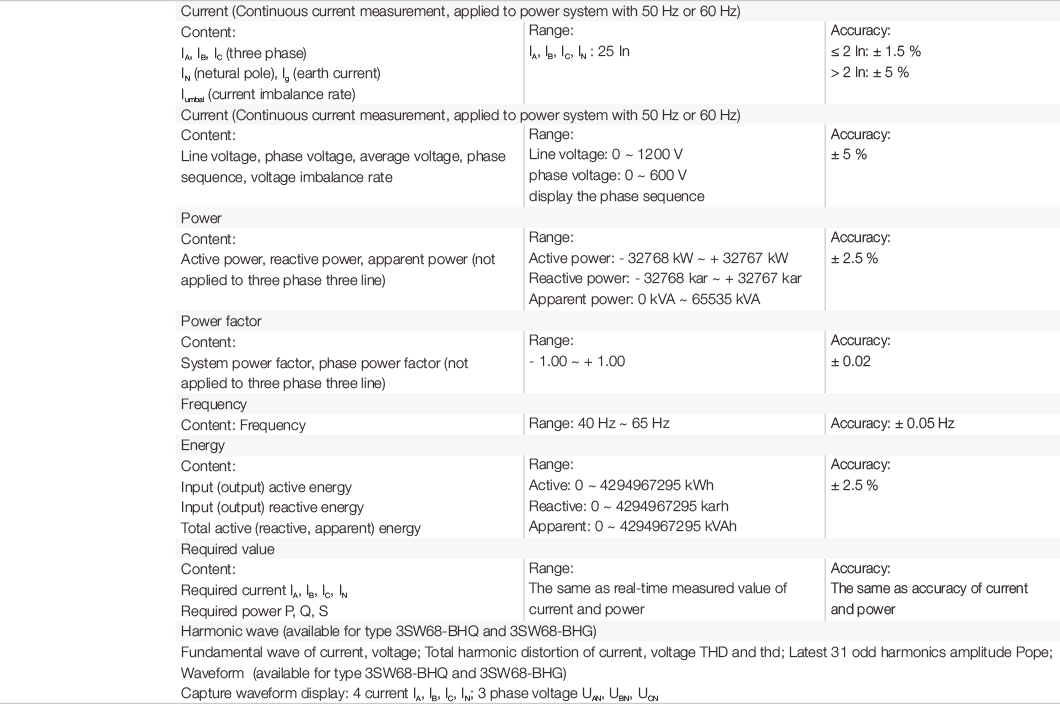

● Medición

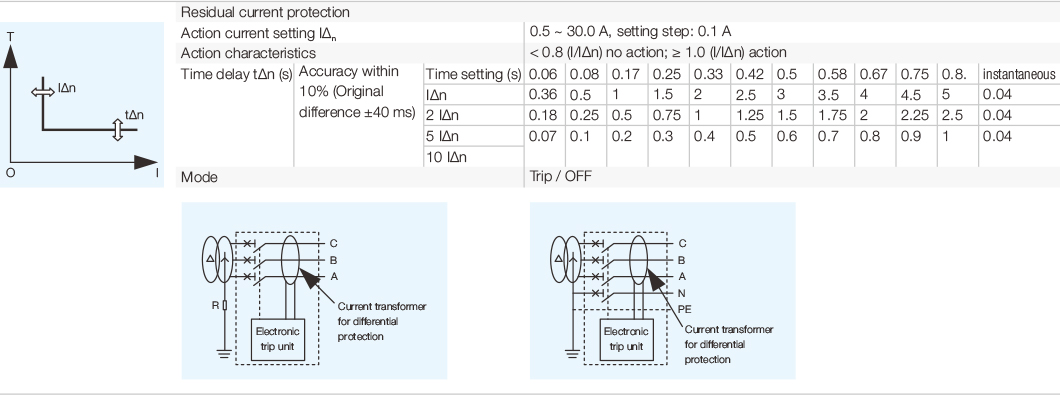

● Protección de corriente residual (función de selección)
● Protección de MCR y HSISC (Función de límite de viaje) (Función de selección) - igual que el tipo 3SW68-BL.

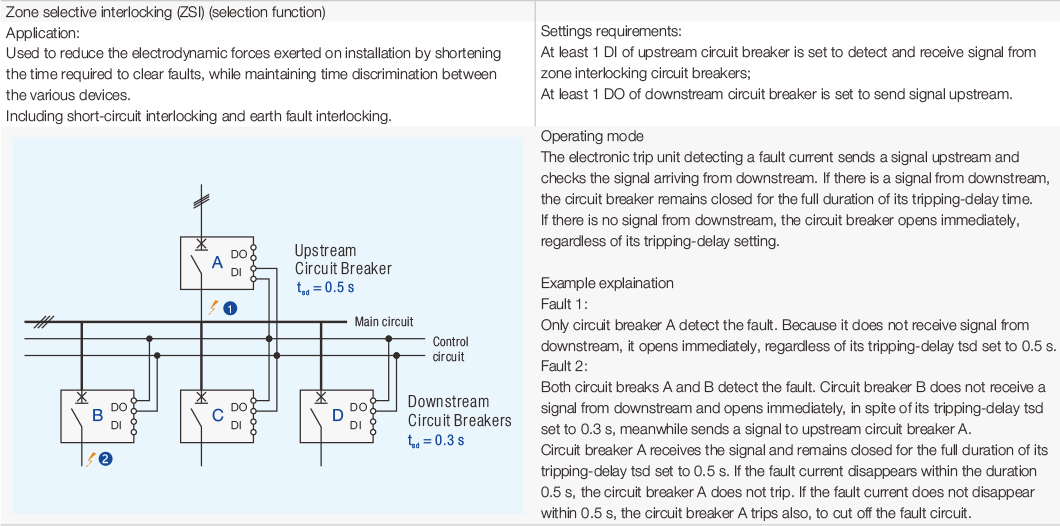

● Zona selectiva de enclavamiento (ZSI) (función de selección) - igual que el tipo 3SW68-BL.
Características

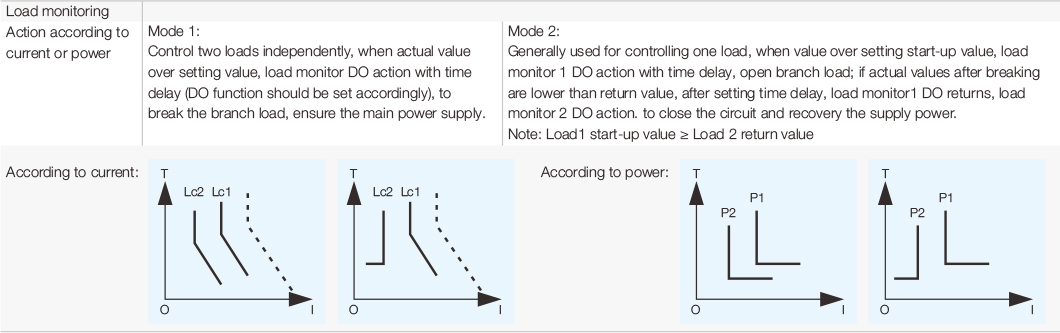

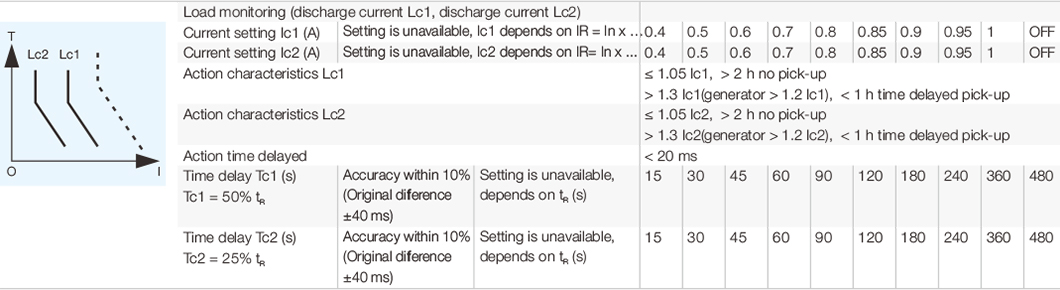

● Monitoreo de carga (función de selección)

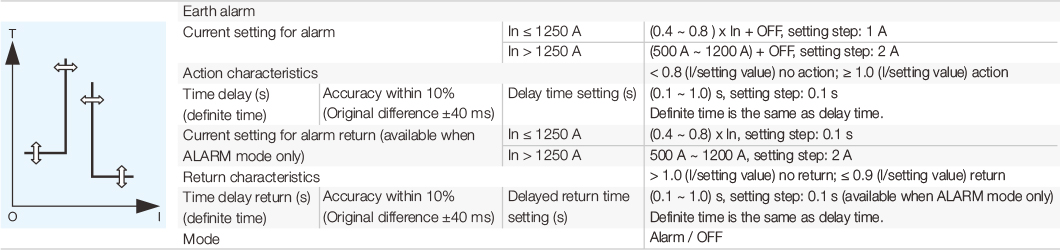

● Alarma de tierra (función de selección)

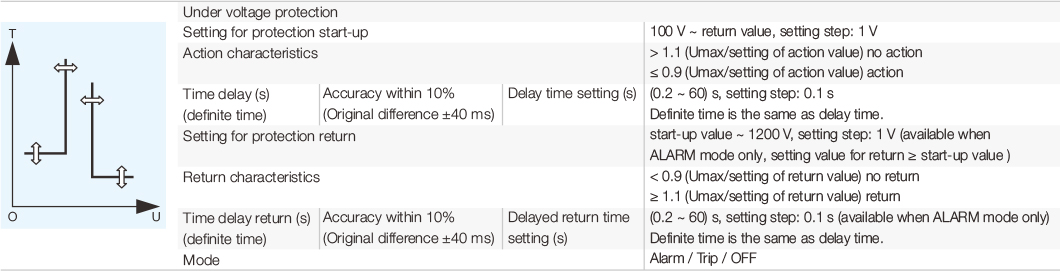

● Bajo protección de voltaje (función de selección)

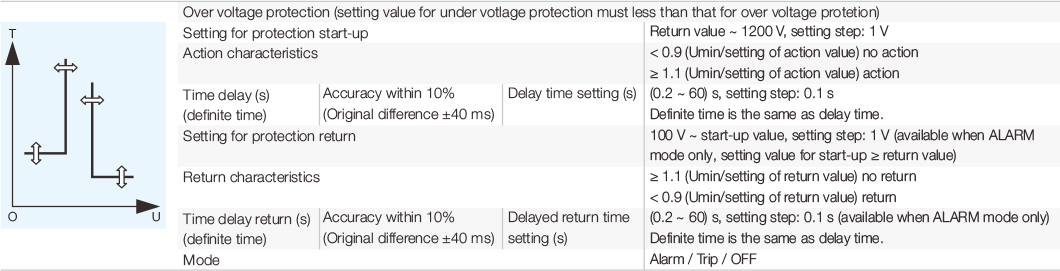

● PROTECCIÓN DE SOBRE VOLTAJE (FUNCIÓN DE SELECCIÓN)
Características

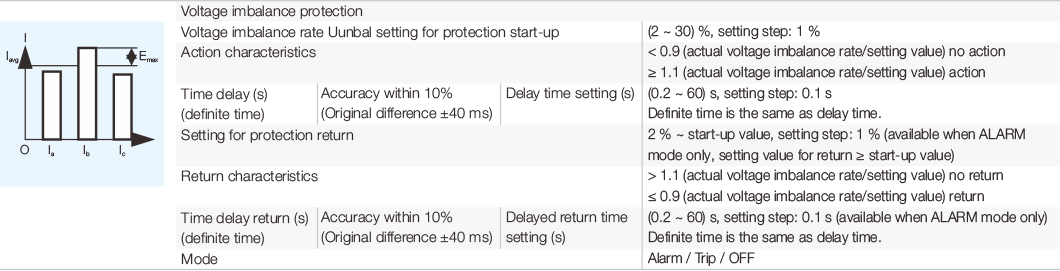

● Protección de desequilibrio de voltaje (función de selección)
● Protección de la secuencia de fase (función de selección)
● Configuración por defecto
I = 1.0 en, t = 15 s;
ISD = 3.0 I, TSD = 0,4 S; (tiempo definido)
II = 10 IN;
Ig = off, tg = 0.8 s.
