● Protegiendo las cargas de la sobrecarga y la falla de la fase.
● Implementación de la protección de cortocircuito por medio de un fusible o disyuntor.
● Utilizado para la protección de los motores.

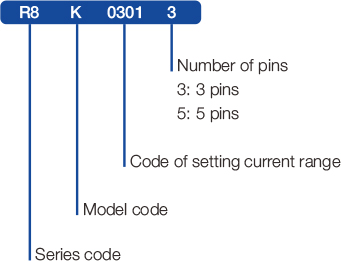

Instrucción de tipo de código

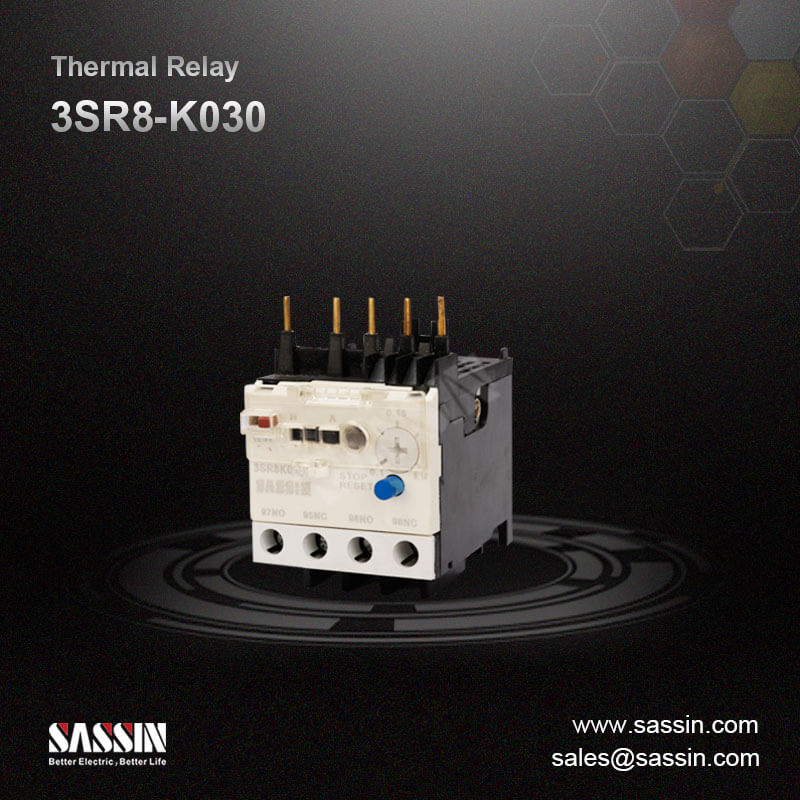

Especificaciones técnicas para relé térmico ensamblado de tipo 3SC8-K
● Tipo: 3SR8-K
● Estándar: IEC 60947-4-1
● Clase de disparo: 10 a
● Número de pin de conexión: 4
● Voltaje operacional nominal UE (V): hasta 690
● Voltaje de aislamiento nominal UI (V): 690
● Impulso calificado Remitir el voltaje UIMP (KV): 6
● Rango de corriente nominal en (a):
0.11-0.16, 0.16-0.23, 0.23-0.36, 0.36-0.54,
0.54-0.8, 0.8-1.2, 1.8-2.6, 2.6-3.7,
3.7-5.5, 5.-8, 8-11.5, 10-14
● Señalización: Indicador de viaje
● Par de apriete (n · m): 0.8
● Grado de protección: IP20
● Temperatura del aire ambiente (ºC): -5 a +40, máx. 95% de humedad
● Temperatura de almacenamiento (ºC): -40 ~ +75
● Altitud máxima de operación (metros): 2000
● Resistencia a la llama: v1
● Montaje: directamente bajo el contactor

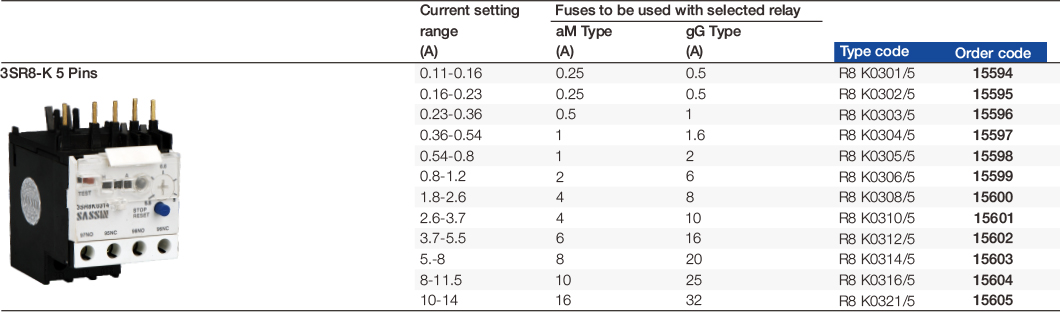

Selección y ordenando datos.
Relaje térmico 3SR8-K combinado con el contactor 3SC8-K
Curva de disparo del relé térmico 3SR8-K
Tiempo de funcionamiento promedio relacionado con múltiplos de la configuración actual (Clase 10 A)
1. Configuración: en el extremo inferior de la escala
2. Configuración: en el extremo superior de la escala

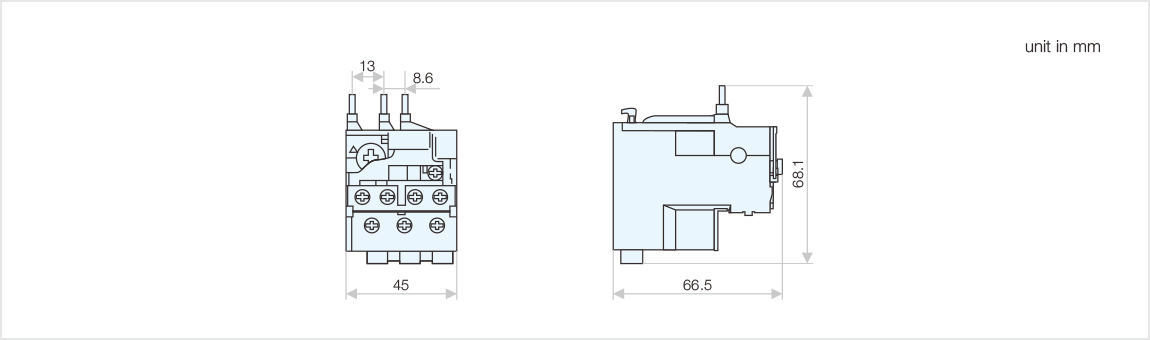

Dimensiones de esquema e instalación (3SC8-K, 3SR8-K)
