● Controlando el arranque directo y detención del electromotor.
● Protegiendo el motor de sobrecarga y falla de fase.
● Utilizado en la fabricación remota y el circuito de rotura y con frecuencia comienzan y controlan el motor

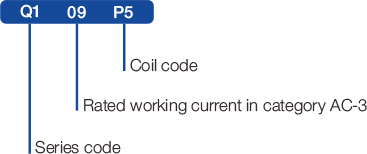

Instrucción de tipo de código
Especificaciones técnicas

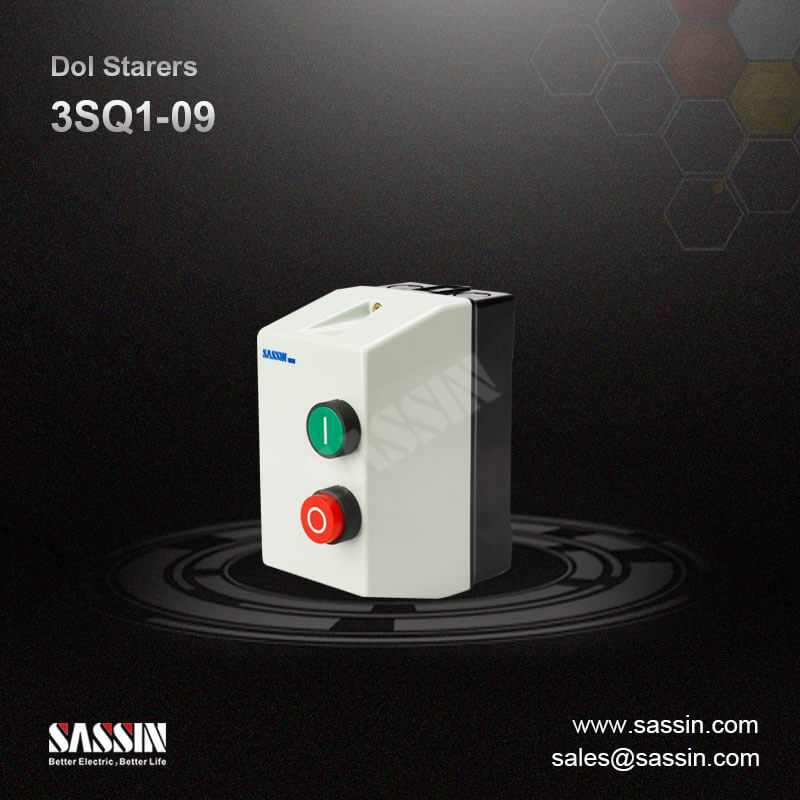

● Tipo: 3SQ1
● Normas: IEC 60947-4-1, IEC 60439-1
● Corriente de trabajo nominal (A): 09, 12, 18, 25, 32, 40, 50, 65, 80, 95
● Voltaje operacional clasificado UE (V): 690
● Voltaje de aislamiento nominal UI (V): 690
● Impulso calificado Remitir el voltaje UIMP (KV): 8
● Frecuencia clasificada (Hz): 50/60
● Control (2 pulsadores montados en la cubierta del gabinete): 1 botón de inicio verde \"i \"; 1 botón de parada / reinicio rojo \"O \"
● Recinto:
3SQ1-09 / 12/18 doble aislado, grado de protección IP65;
3SQ1-25 / 32 doble aislado, grado de protección IP55;
3SQ1-40 / 50/65 / 80/95 Metal, Grado de protección IP65
● Vida eléctrica (× 10 veces): 5
● Vida mecánica (× 10 veces): 50
● El modelo de contactor de AC emparejado: 3SID8
● El modelo de relé térmico emparejado: 3SR8
● Temperatura del aire ambiente (ºC): -5 a +40, máx. 95% de humedad
● Temperatura de almacenamiento (ºC): -40 ~ +75
● Altitud máxima de operación (metros): 2000

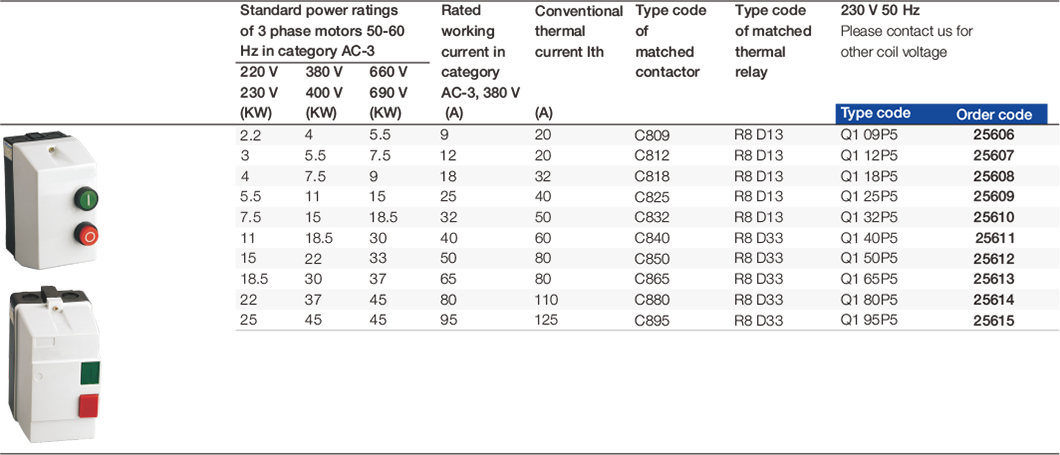

Selección y ordenando datos.

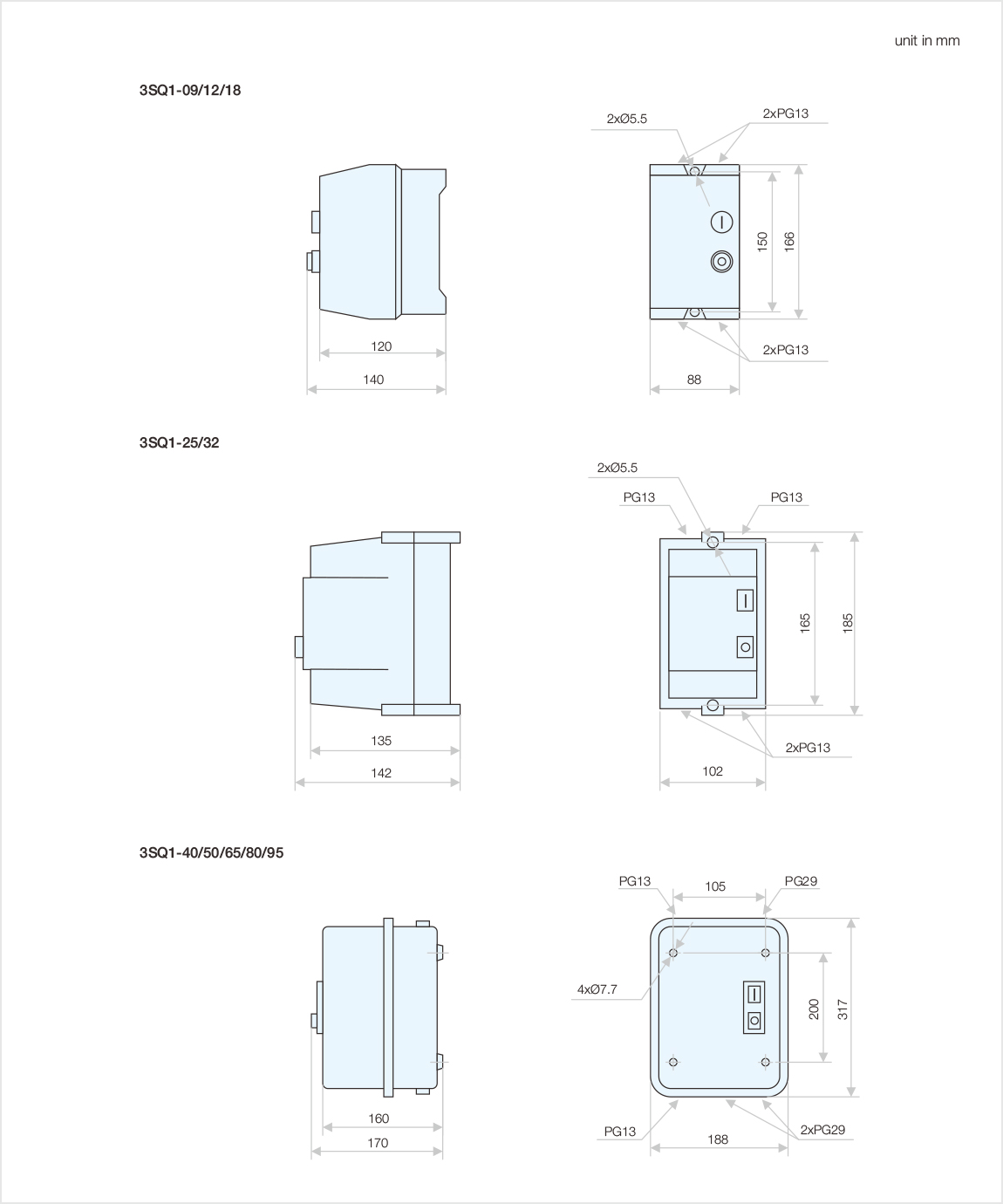

Dimensiones de esquema e instalación.
