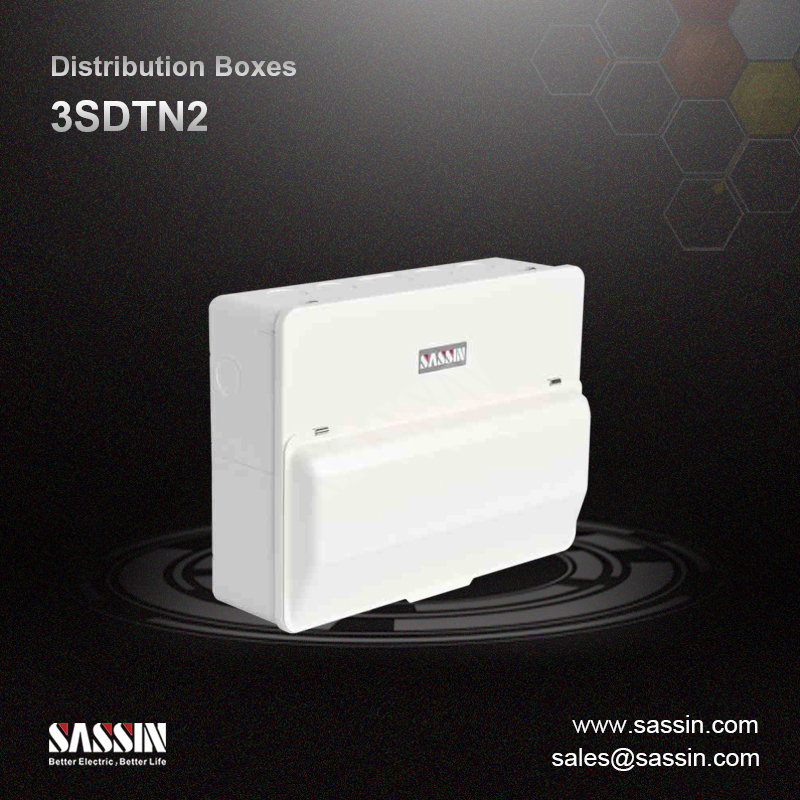

El cuadro de distribución de la serie 3SDTN2 está en forma para AC 50/60 Hz, voltaje nominal 400 V, corriente nominal a 125 a en el hogar y circuito de campo similar, para la redistribución de energía eléctrica, ofreciendo sobrecarga y protección de cortocircuito a través del interruptor.
Especificaciones técnicas
● Estándar: IEC / EN 61439-3
● La cubierta de la base, la parte superior y la hebilla están hechas de aleación de metal.
● Voltaje Operacional Nacional (UE) (V): 220/400
● Corriente opera nominal en (es decir,) (a): 125, 100, 80, 63 y abajo
● Impulso calificado Remitir el voltaje UIMP (A): 6 K
● Tipo de montaje: Superficie
● Grado de protección: IP 2XC

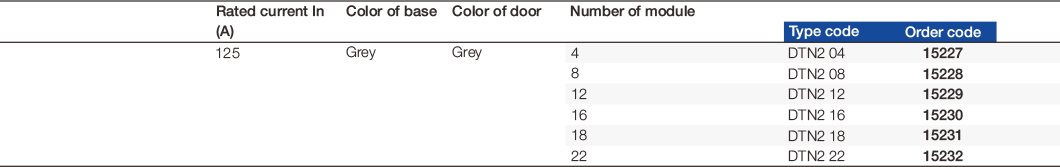

Selección y ordenando datos.

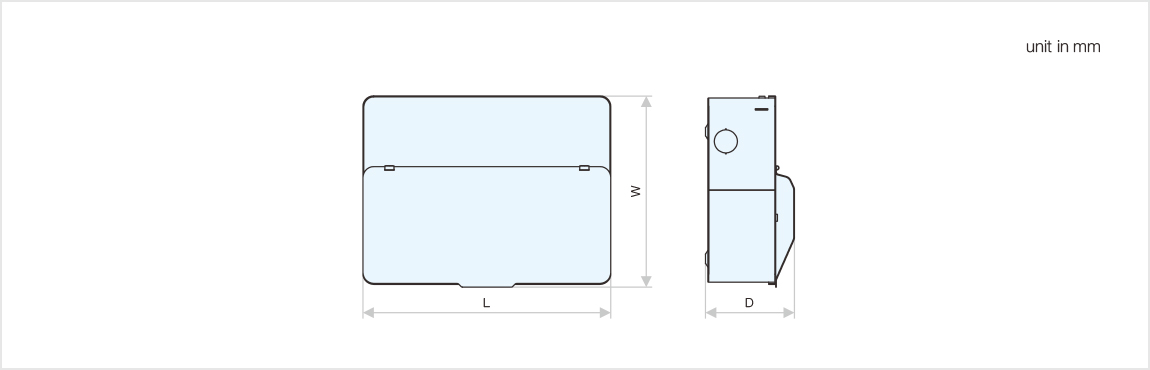

Dimensiones de esquema e instalación.
| Escribe | L (mm) | W (mm) | D (mm) |
| 3SDTN2-4 | 235 | 128 | 105 |
| 3SDTN2-8 | 264 | 199 | 123 |
| 3SDTN2-12 | 264 | 271 | 123 |
| 3SDTN2-16 | 264 | 343 | 123 |
| 3SDTN2-18 | 264 | 379 | 123 |
| 3SDTN2-22 | 264 | 451 | 123 |
