● Equipado con varios eléctricos modulares para la función de la distribución de energía terminal.
● Adecuado para la instalación de todo el dispositivo modular individual Sassin. (RCD, MCB, RCBOS, interruptores de desconectores, etc.)
● Utilizado en los edificios residenciales, edificios y industria no residenciales.
● Rail de instalación de elevación, fácil para la instalación
Especificaciones técnicas
● Estándar: IEC 61439-3
● Módulos: 4, 6, 8, 12, 18
● Fila: Soltero
● Corriente de marco nominal en (a): 63
● Color: blanco ral 9003, gris ral7035
● El color de la puerta: transparente, no transparente.
● Tipo de montaje: Flush
● Grado de la protección: IP40.
● Material:
● Caderas para el cuerpo
● San por la puerta
● Metal para la base
● Resistencia al fuego: 650 ºC / 30 S
● Temperatura ambiente (ºC): -5 ~ +40, 50% de humedad permitida bajo MAX +40 ºC
● Temperatura de almacenamiento (ºC): -40 ~ +75

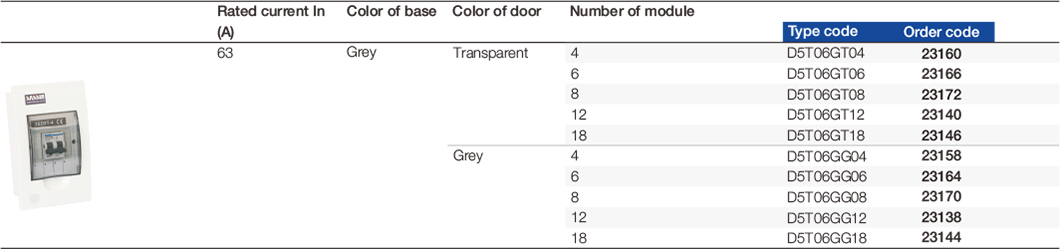

Selección y ordenando datos.
Montaje enjuizo 3SD5T

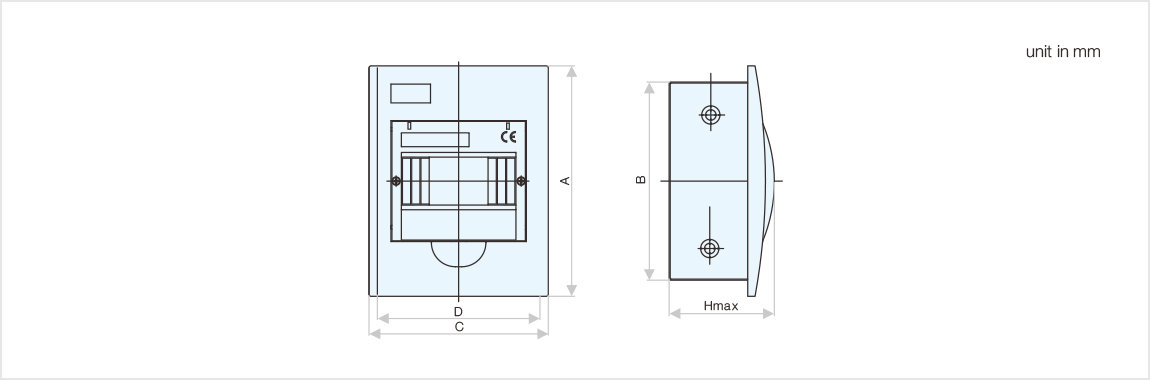

Dimensiones de esquema e instalación.
| Escribe | A (mm) | B (mm) | C (mm) | D (mm) | H max (mm) |
| 3SD5T-04 | 221 | 190.5 | 136 | 108.5 | 102 |
| 3SD5T-06 | 221 | 190.5 | 172 | 142.5 | 102 |
| 3SD5T-08 | 221 | 190.5 | 207 | 180.5 | 102 |
| 3SD5T-12 | 221 | 190.5 | 279 | 252.5 | 102 |
| 3SD5T-18 | 251 | 223.5 | 397 | 360.5 | 103 |
