Funciones
Protección de sobrecarga
Protección de cortocircuito
Aislamiento tanto para fase como para línea neutral.
Controlador
Utilizado para la protección de las plantas con neutro conmutado.
Utilizado en edificios residenciales
Especificaciones técnicas
Estándar: IEC 60898-1
Corriente nominal en (a): 6, 10, 16, 20, 25, 32, 40
Voltaje nominal UN (V AC): 230
Frecuencia clasificada (Hz): 50/60
Voltaje operacional MIN / MAX (V AC): 24/250
Número de polo: 1P + N (1 ancho modular)
Característica de disparo: B, C
Característica B (IN): 3-5
Característica C (IN): 5-10
Límite de funcionamiento térmico: 1.13-1.45 en
Capacidad de conmutación calificada ICN (KA): 6
Grado de protección: IP40, Vivienda; IP20, Terminales
Vida Eléctrica (Tiempos): 10000
Vida mecánica (tiempos): 20000
Posición de montaje: No hay vibraciones y choque significativos.
Capacidad de conexión (mm²): 1-10
Par de apriete terminal (n · m): 2.0
Temperatura ambiente (° C): +20, máx. 95% de humedad;
+40, max. 50% de humedad
Temperatura de almacenamiento (° C): -30 ~ +70
Altitud (metros): Max. 2000
Características

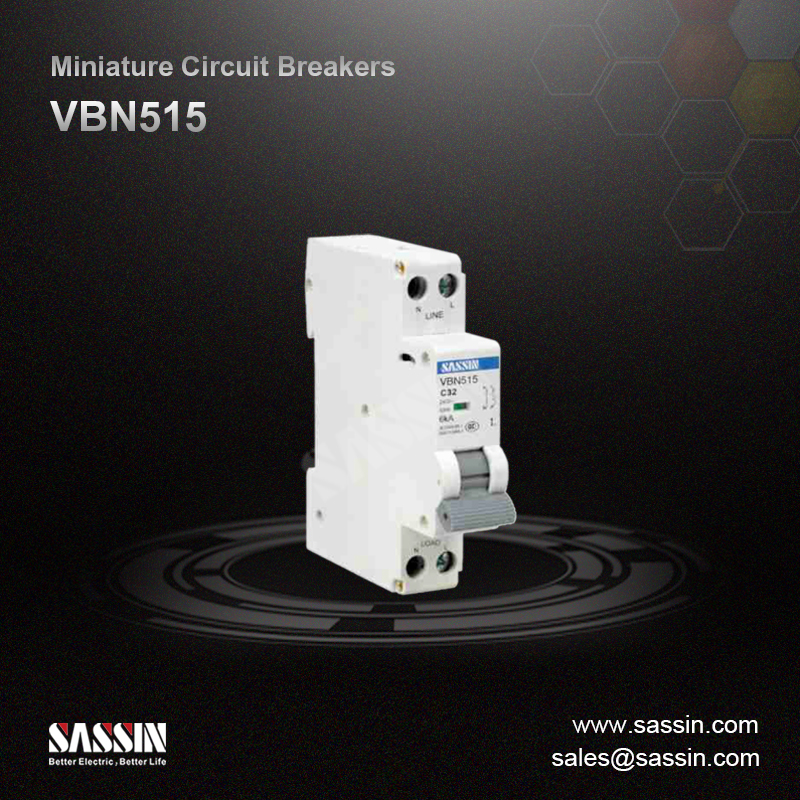

1p + N con línea neutra conmutada en 1 módulo de 18 mm de ancho, hasta 40 a, capacidad de ruptura calificada 6 ka
Sistema de contacto limitante de la corriente y dispositivo de extinción de arco de soplado magnético, evitando productos y equipos para soportar una corriente de cortocircuito grande, mejorando la capacidad de extinción de arco del producto y asegurando la capacidad de ruptura
El mango siendo sellable o equipado con soporte de candado, evita cambios de operación peligrosos (ON / OFF)
Este MCB para el hogar de acuerdo con: IEC 60898-1, B, C Características de disparo
Conjuntos completos de accesorios.
