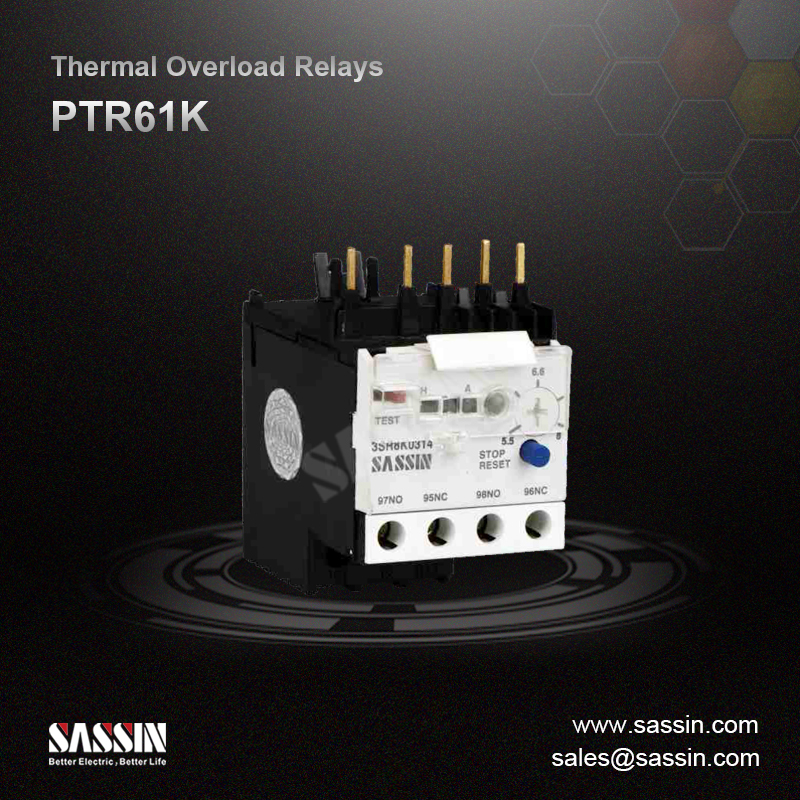

PTR61K, de 0,11 a 14 A

Fuente de alimentación independiente con fuente de alimentación de construcción, extrae directamente la alimentación del extremo entrante para evitar el riesgo de falla de la función de protección causada por la falla de la fuente de alimentación externa.


● Protección de sobrecarga
● Protección de cortocircuito.
● Aislamiento
● Control
● Utilizado en edificios residenciales, edificio no residencial, industria, energía e infraestructura.
Estado de Disponibilidad:

Aplicaciones y funciones para el relé térmico.

●    Protegiendo las cargas de la sobrecarga y la falla de la fase.

●    Implementación de la protección de cortocircuito por medio de un fusible o disyuntor.

●    Utilizado para la protección de los motores.



Especificaciones técnicas para el relé térmico ensamblado de tipo PC61K

●    Tipo: PTR61K

●    Estándar: IEC 60947-4-1

●    Clase de disparo: 10 a

●    Número de pin de conexión: 4

●    Voltaje operacional nominal UE (V): hasta 690

●    Voltaje de aislamiento nominal UI (V): 690

●    Impulso calificado Remitir el voltaje UIMP (KV): 6

●    Rango de corriente nominal en (a):

    0.11-0.16, 0.16-0.23,

    0.23-0.36, 0.36-0.54,

    0.54-0.8, 0.8-1.2,

    1.8-2.6, 2.6-3.7,

    3.7-5.5, 5.-8,

    8-11.5, 10-14

●    Señalización: Indicador de viaje

●    Par de apriete (n · m): 0.8

●    Grado de protección: IP20

●    Temperatura del aire ambiente (ºC): -5 a +40, máx. 95% de humedad

●    Temperatura de almacenamiento (ºC): -40 ~ +75

●    Altitud máxima de operación (metros): 2000

●    Resistencia a la llama: v1

●    Montaje: directamente bajo el contactor


Selección y ordenando datos.

Relés de sobrecarga térmica PTRA61K, 0.11 a 14 A

Ptr61k.1


Curva de traje de relevo térmico PTR61K

Tiempo de funcionamiento promedio relacionado con múltiplos de la configuración actual (Clase 10 A)

Ptr61k.2


Dimensiones de esquema e instalación.

Ptr61k.3
