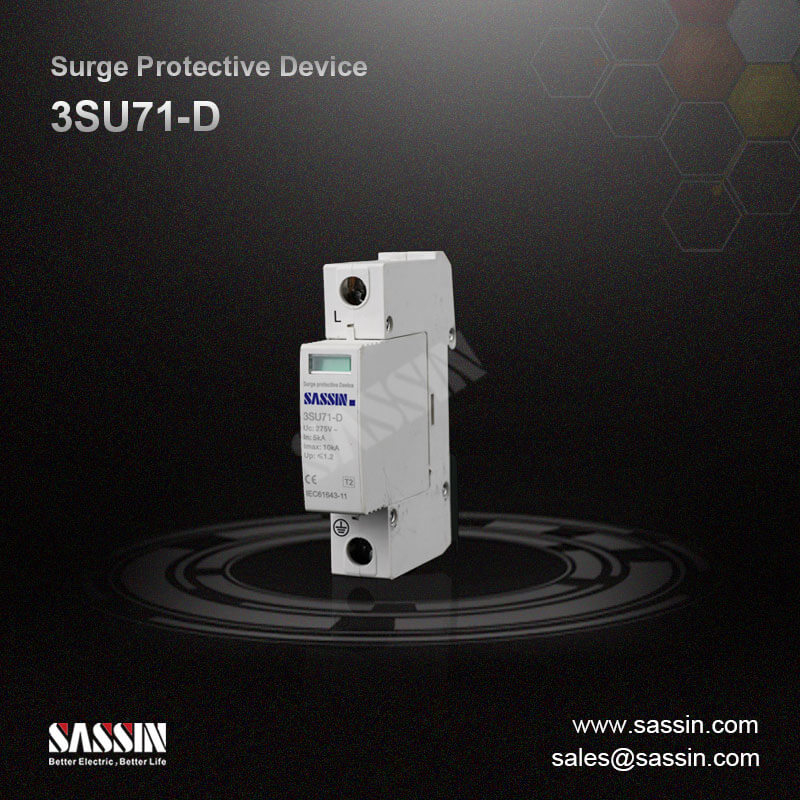

● Tipos 2 Arrestadores de sobretensiones
● Manejo de energía de golpes de rayos distantes / indirectos o de operaciones de conmutación
● Característica Nivel de protección inferior (arriba)
● Recomendado en la entrada de la instalación para ubicaciones sin exposición a impulsos directos a los relámpagos
Especificaciones técnicas
● Estándar: IEC 61643-1
● Tipo / Clase de prueba: 2 / II
● Número de polos: 1P, 1P + N, 2P, 3P, 3P + N, 4P
● Tipo de corriente: AC
● FRECUENCIA (HZ): 50/60
● Voltaje nominal UN (V): 230/400
● Max. Cont. Voltaje de operación U (V): 140, 275, 320, 385, 420
● Max. Actualización de la corriente IMAX (8/20) por polo (ka): 10, 20, 40, 60
● Corriente de descarga normal en (8/20) por polo (ka): 5, 10, 15, 20
● Nivel de protección de voltaje arriba (KV): 1.0, 1.2, 1.2, 1.5
● TOV (sobretensión temporal) Resistand UT (5 S.) (V): 440
● Corriente de operación continua IC (MA):<1
● Grado de protección: IP20, con conductores conectados.
● Cartucho enchufable: si
● Indicador de estado: si
● Contacto auxiliar integrado: Sí
● Conductor transitos transversales
● Sólido y trenzado (mm²): 2-35
● Finalmente trenzado con manga final (mm²): 2-25
● Terminales
● Par de apriete terminal (n · m): 2.8
● Temperatura ambiente (° C): -5 ~ +40, máx. 95% de humedad
● Temperatura de almacenamiento (° C): -40 ~ +75
● Capacidad de conexión (mm²): 1-25
Especificación técnica del contacto de la señal remota integrada.
● Complemento de contacto: 1 no +1 nc
● Min. Cargar: 24 V DC - 10 MA
● Max. Carga: 240 V AC - 1 A

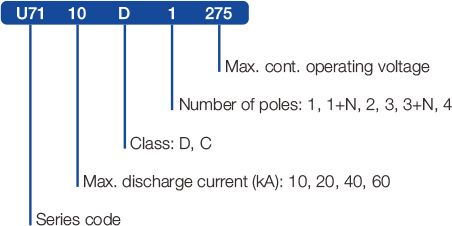

Instrucción de tipo de código

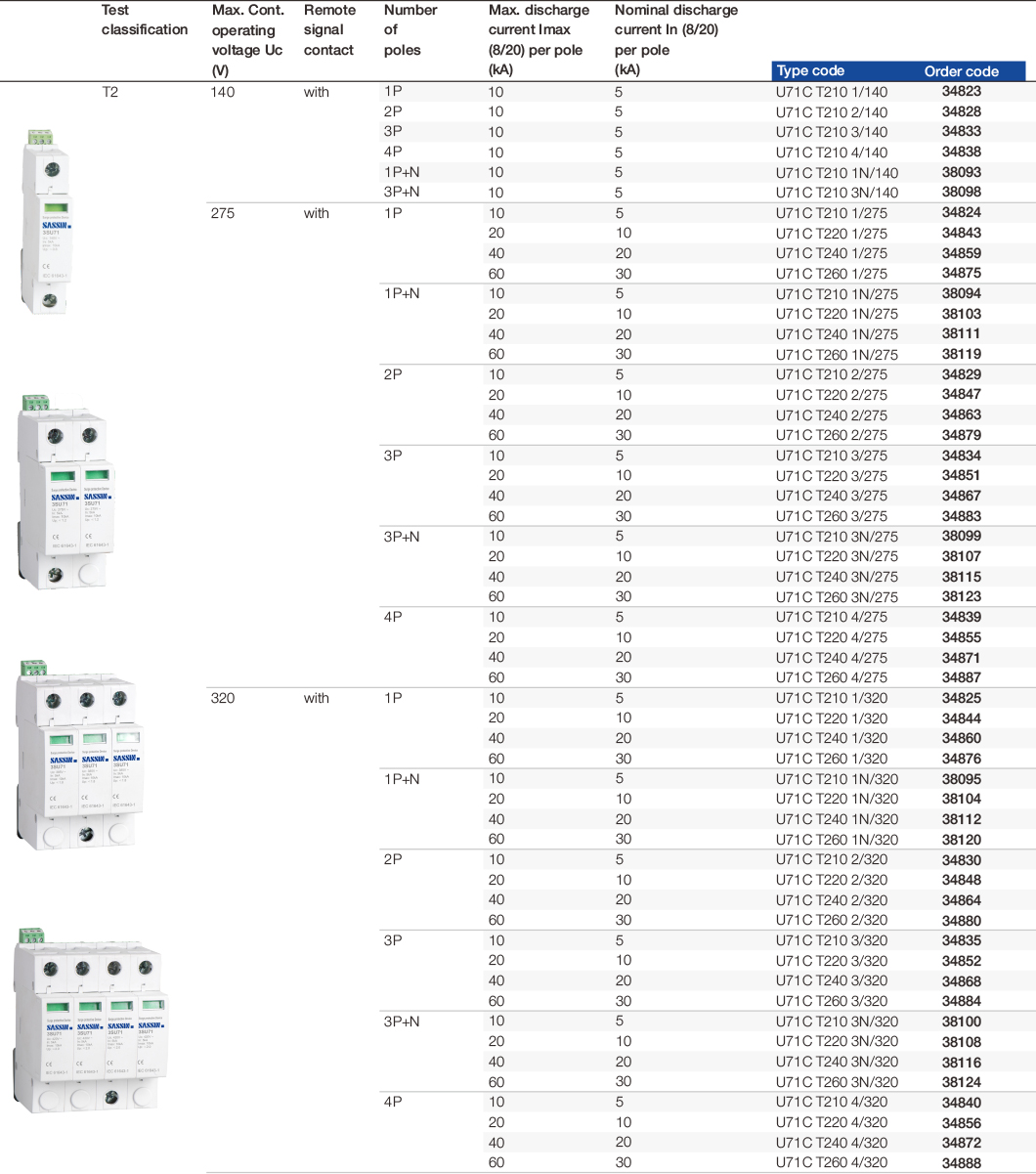

Selección y ordenando datos.
Selección y ordenando datos.
