Aplicaciones y funciones para el relé térmico 3SR8-F
● Protegiendo las cargas de la sobrecarga y la falla de la fase.
● Implementación de la protección de cortocircuito mediante fusible o disyuntor.
● Utilizado para la protección de los motores.

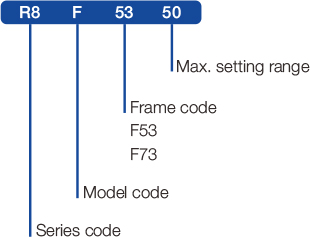

Instrucción de tipo de código
Especificaciones técnicas para el relé térmico 3SR8-F
Escribe | 3SR8-F53 | 3SR8-F73 |
Estándar | IEC 60947-4-1 | |
Clase de disparo | 10 A, 20 A | |
Voltaje operacional clasificado UE (V) | 1000 | |
Actualidad de trabajo nominal IE (A) | 220 | 630 |
Rango de ajuste (A) | 30-220 | 200-630 |
Reiniciar | Manual en frente del relé | |
Voltaje de aislamiento nominal UI (V) | 1000 | |
Impulso calificado resistir el voltaje UIMP (KV) | 6 | |
Torque de apriete (n · m) | 0.8 | |
Grado de protección | IP20 | |
Temperatura del aire ambiente (ºC) | -5 a +40, máx. 95% de humedad | |
Temperatura de almacenamiento (ºC) | -40 ~ +75 | |
Altitud máxima de operación (metros) | 2000 | |
Resistencia al fuego | V1 |

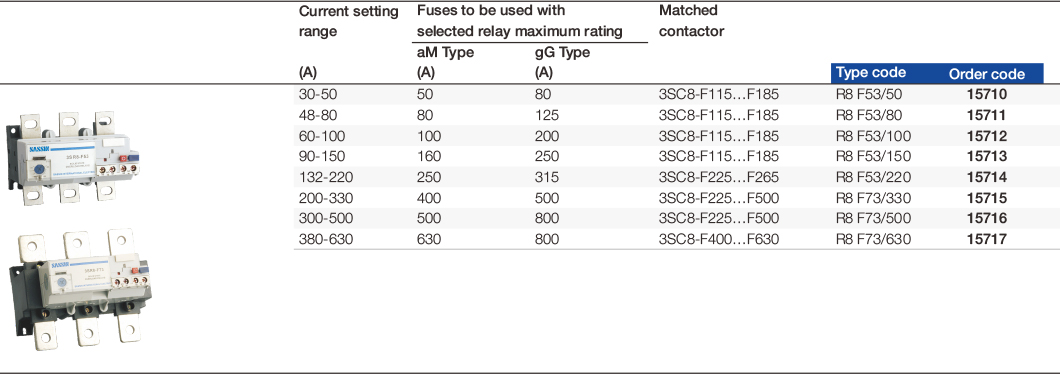

Selección y ordenando datos.
Relé térmico 3SR8-F coincidente con contactor 3SC8-F

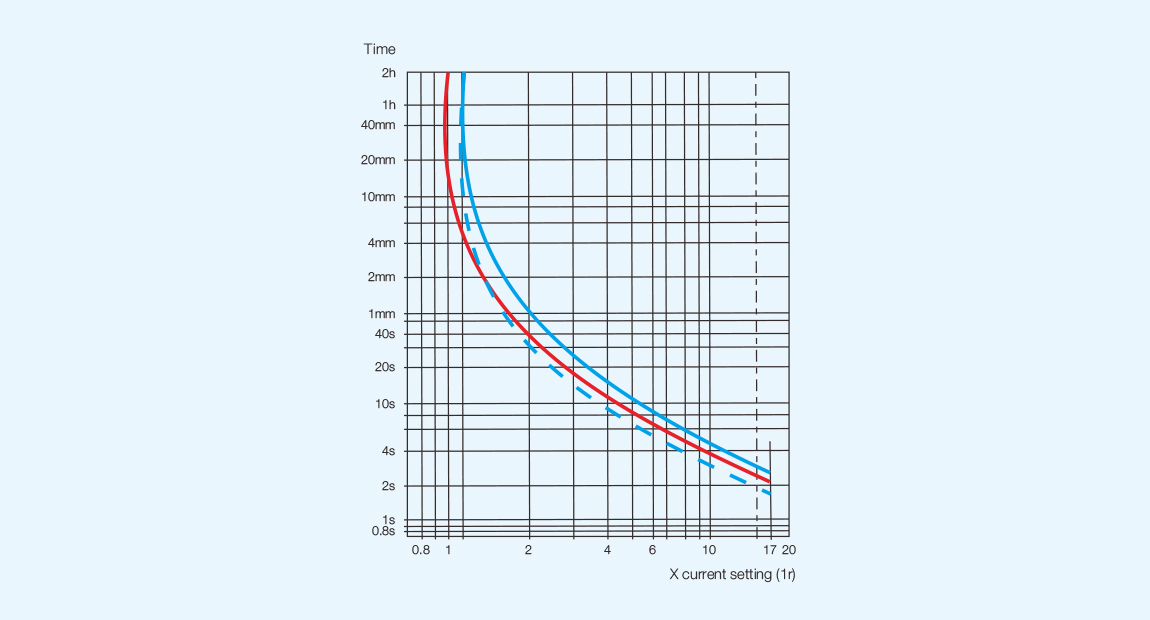

Curva de disparo para relé térmico 3SR8-F

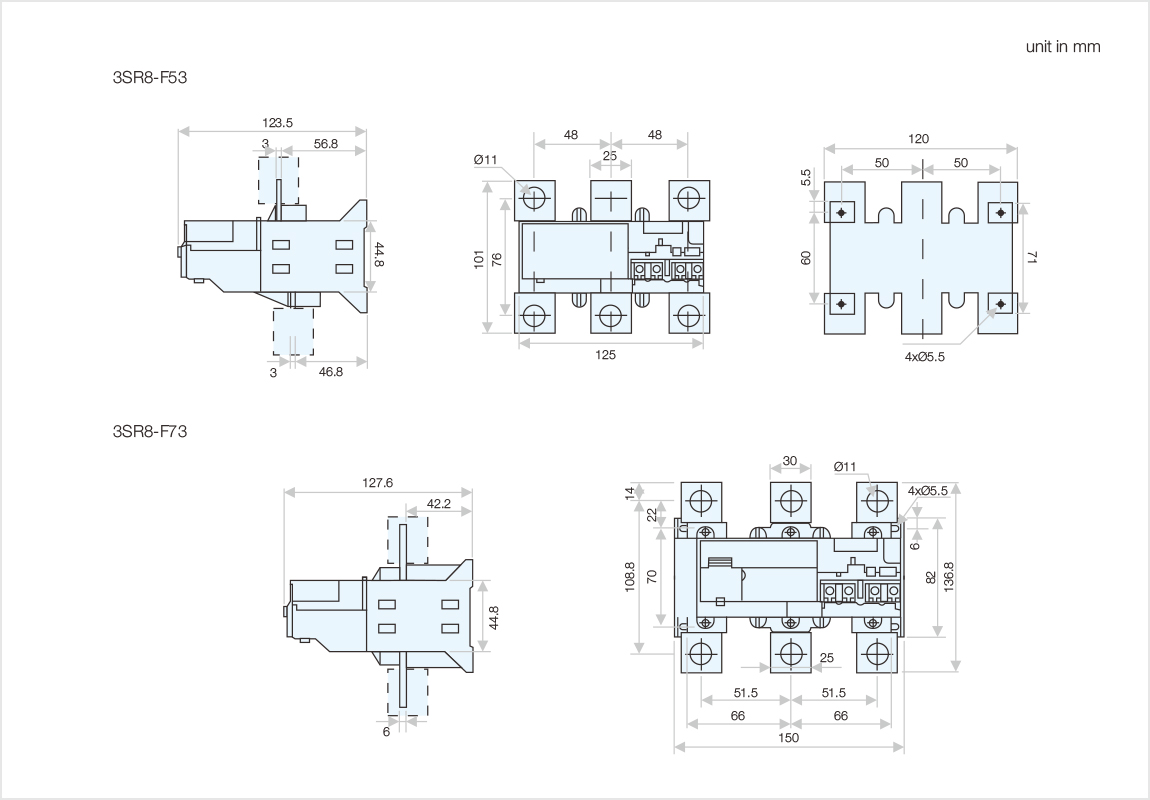

Dimensiones de contorno e instalación (Series 3SR8-F)
