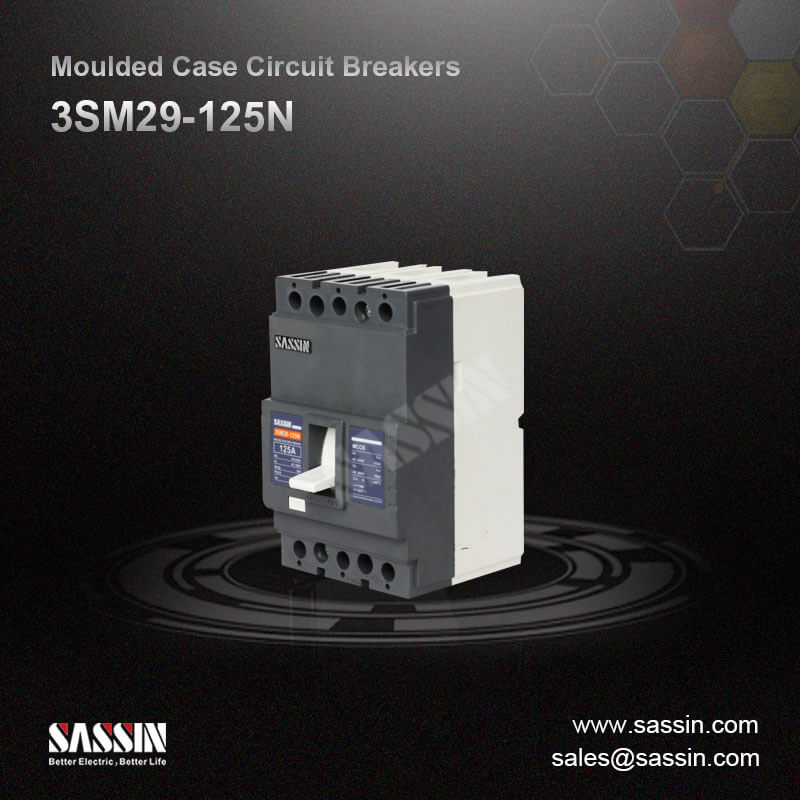

3SM29

Fuente de alimentación independiente con fuente de alimentación de construcción, extrae directamente la alimentación del extremo entrante para evitar el riesgo de falla de la función de protección causada por la falla de la fuente de alimentación externa.

● Protección de sobrecarga

● Protección de cortocircuito.

● Aislamiento

● Control

● Utilizado en edificios residenciales, edificio no residencial, industria, energía e infraestructura.


Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción general

Descripción general

3SM29.1

Aplicaciones y funciones.

● Función entrante y saliente en sistemas de distribución.

● Cambio y protección de cortocircuito y sobrecarga para motores, transformadores y condensadores.

● Detener y apagar en una emergencia junto con mecanismos de operación giratoria con bloqueo y fundas terminales

● Disponible en las siguientes versiones:

● Protección del sistema: la sobrecarga y los lanzamientos de cortocircuito están diseñados para la protección de cables, cables y cargas no motoras

● Protección del motor: la sobrecarga y los lanzamientos de cortocircuito están diseñados para la protección optimizada y el arranque directo de los motores de la jaula de la inducción

Características

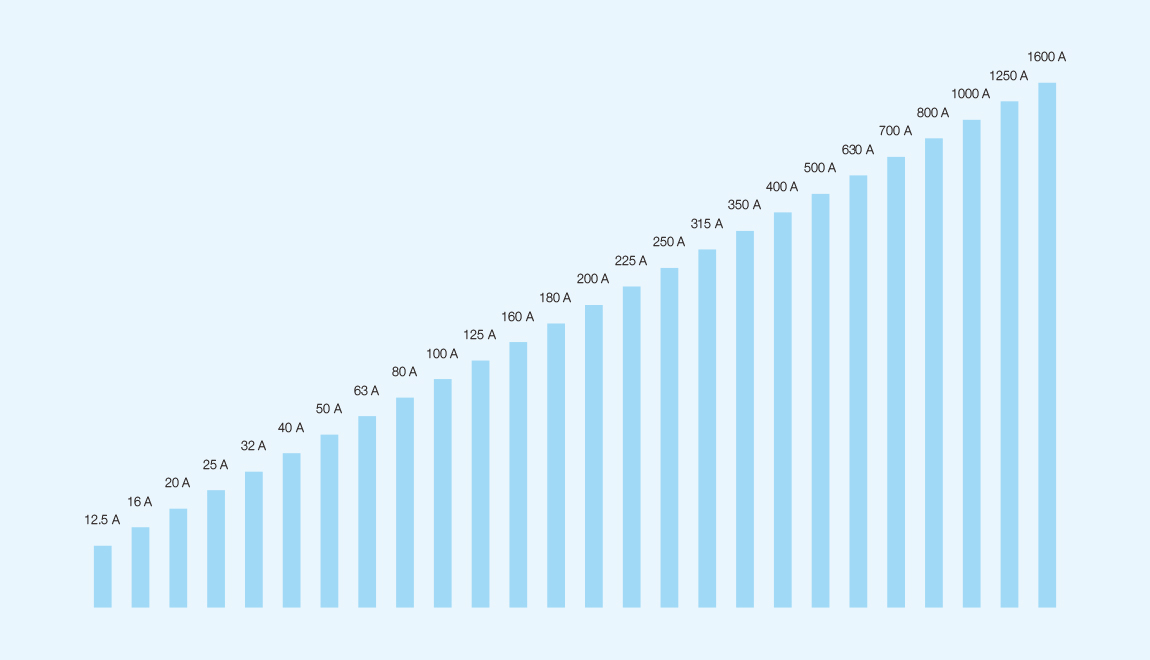

● Rango actual completo

3SM29.2

● Capacidad de alto rendimiento

(1) B: Tipo de capacidad básica de ruptura

(2) N: Tipo de capacidad de ruptura normal

(3) S: Tipo de capacidad de ruptura estándar

(4) H: Tipo de capacidad de alto rotura

(5) G: Tipo de capacidad de ruptura de UltraHigh

Corriente nominal de marco	Capacidad de ruptura de cortocircuito definitiva definida UCI
Corriente nominal de marco	20KA	35ka	50ka	65ka	85ka
A: 125 a		N
B: 160 a	B	N	S		L
C: 250 a	B	N	S	H	L
D: 400 a		N	S	H	L
E: 630 A		N	S	H	L
F: 800 a		N	S	H
G: 1250 a			S	H	G
H: 1600 a			S	H	G

● Microprocesos controlados

Disyuntor de la serie 3SM29 (INM ≥ 250) Adopte la liberación electrónica de microprocesos avanzados que puede inteligente la protección

● Instalación conveniente

El disyuntor de la serie 3SM29 proporciona tres tipos de instalación de la siguiente manera:

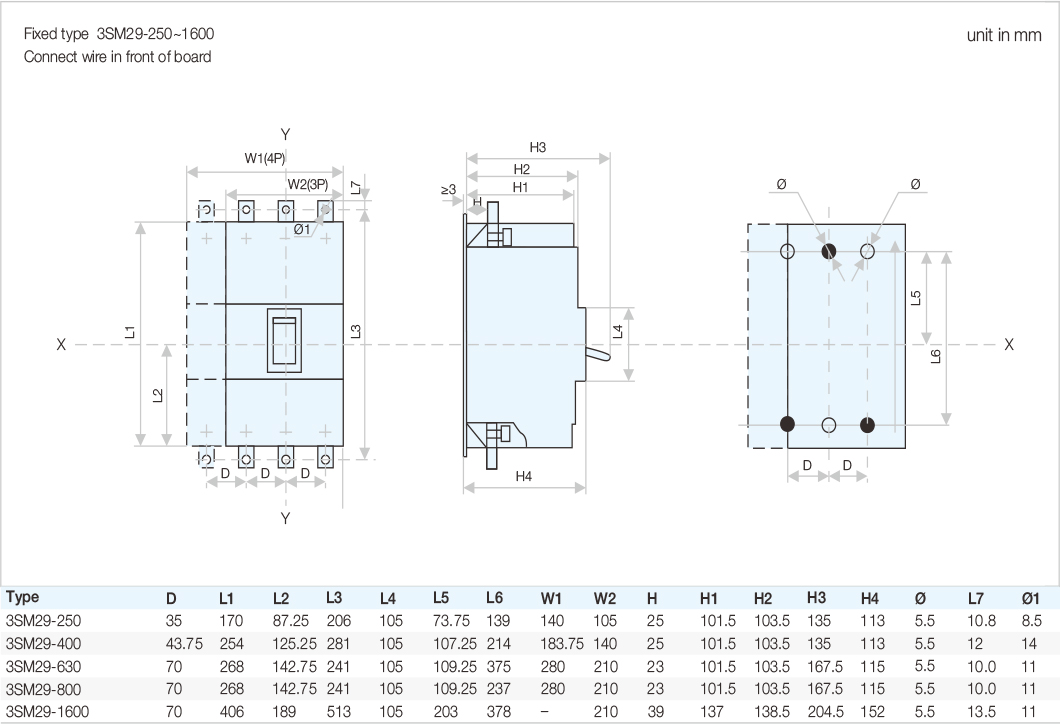

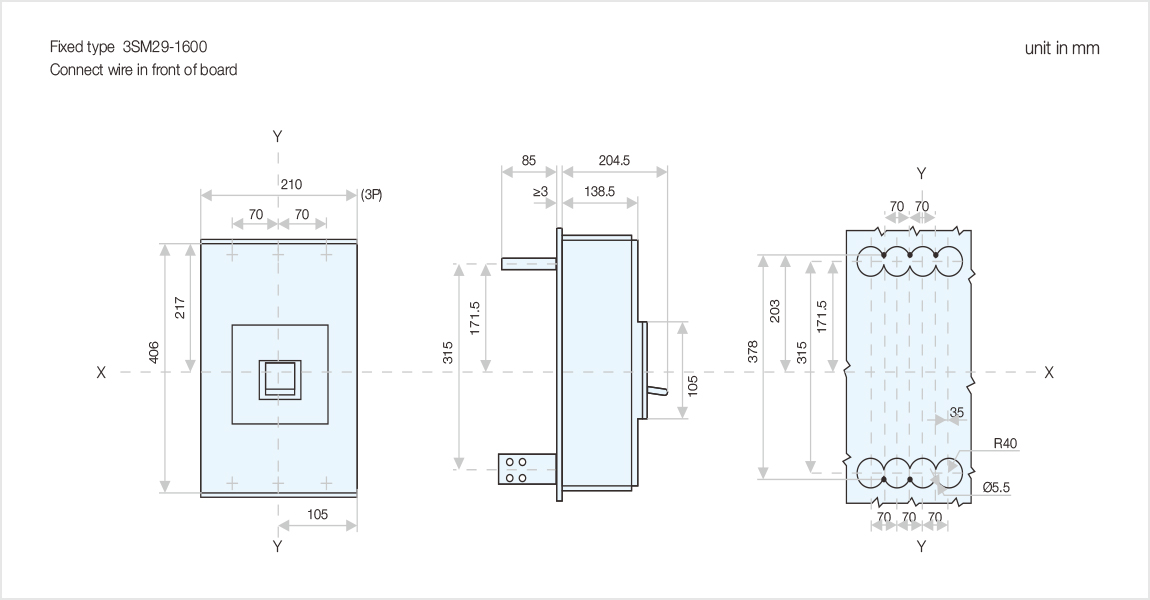

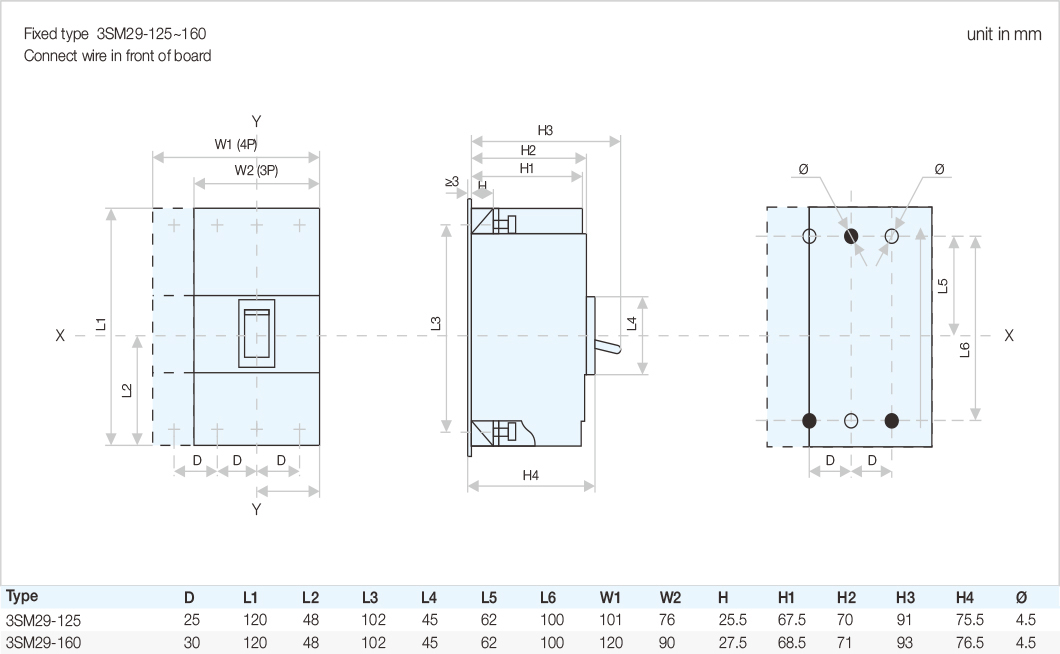

Instalación fija con conexión frontal y conexión trasera.

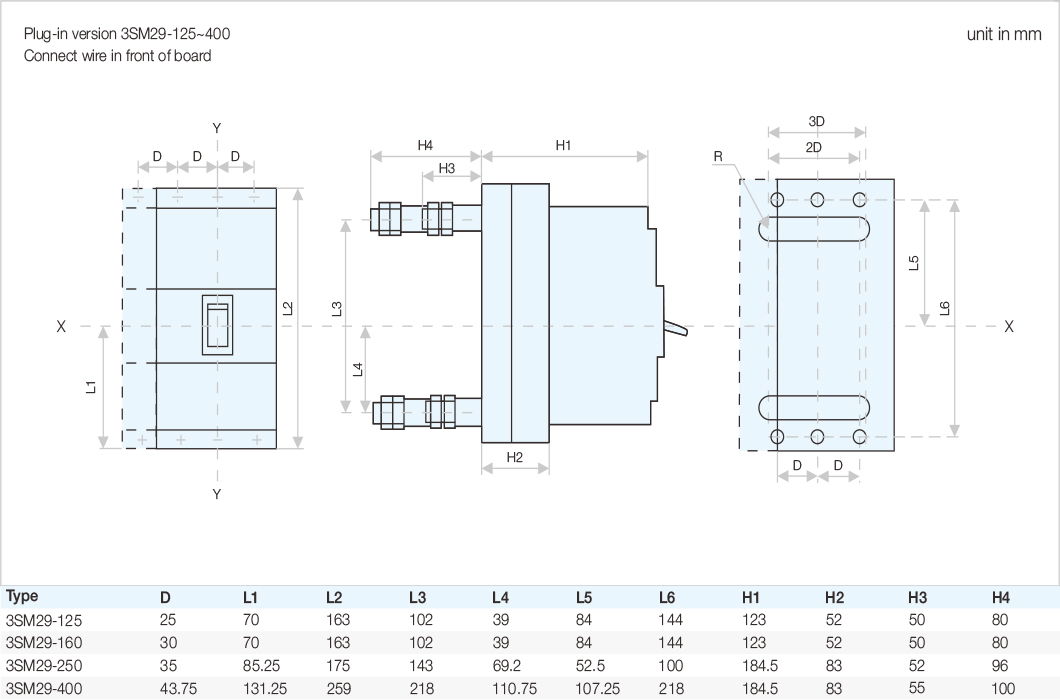

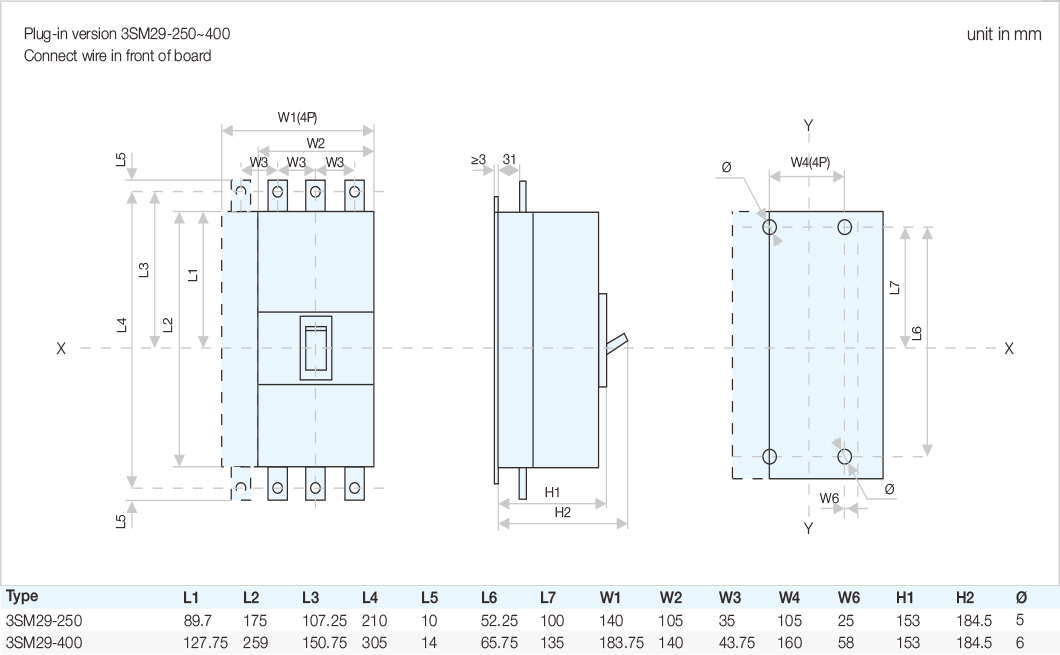

Instalación de plug-in con conexión frontal y conexión trasera.

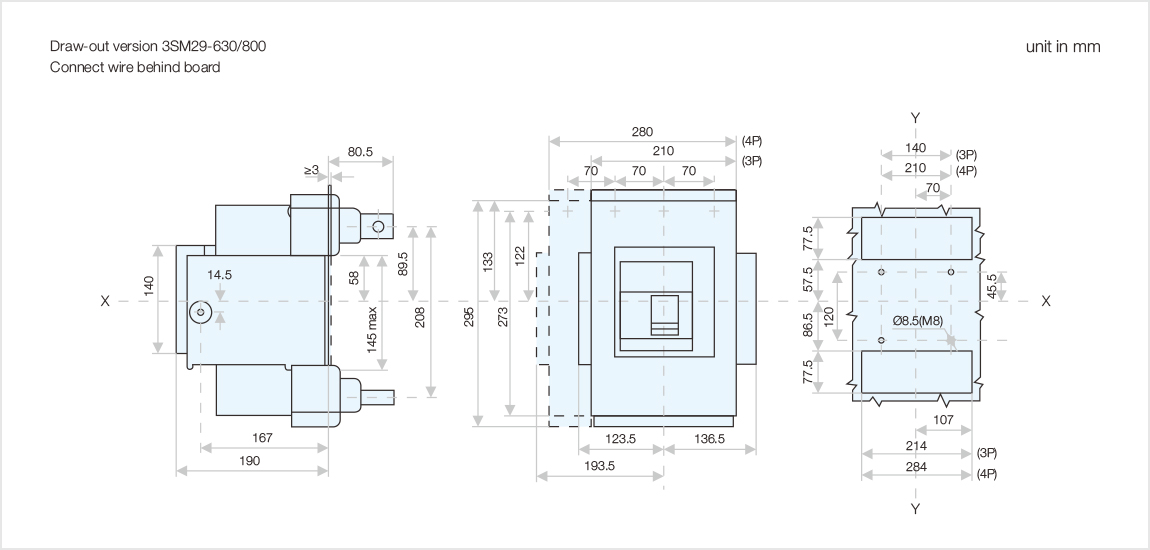

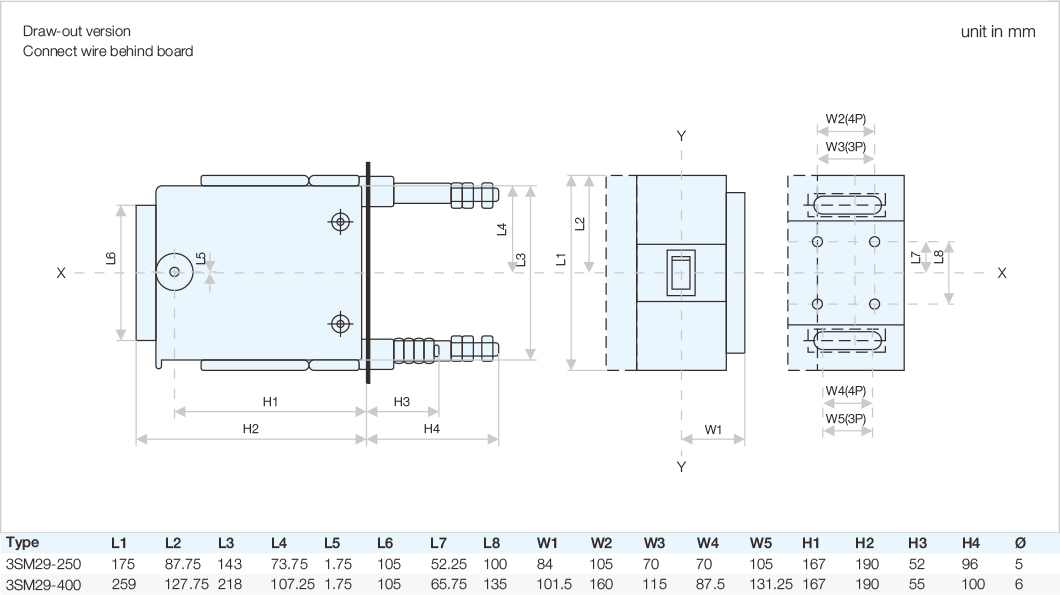

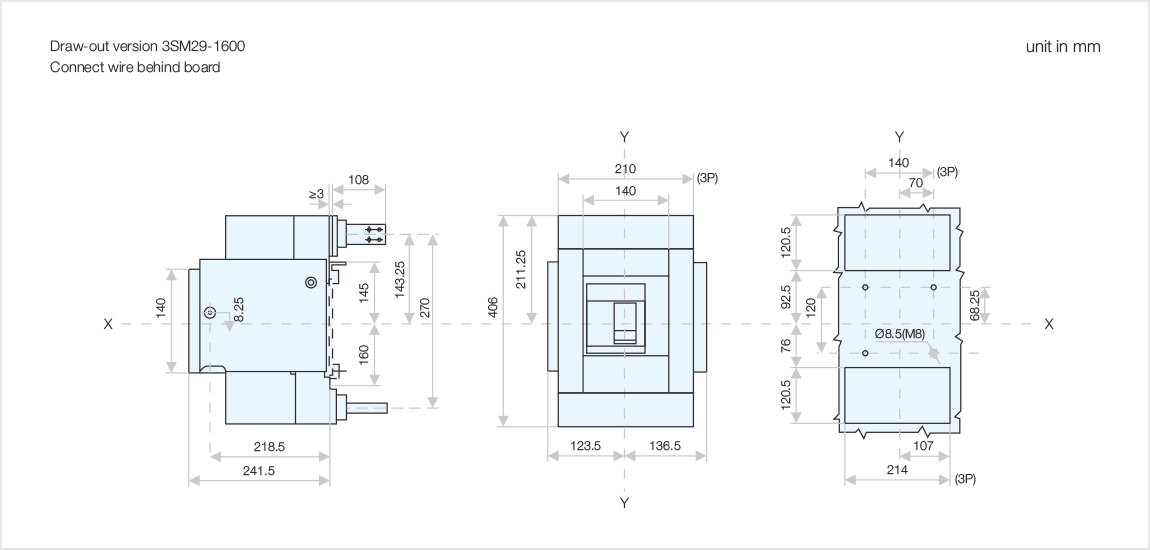

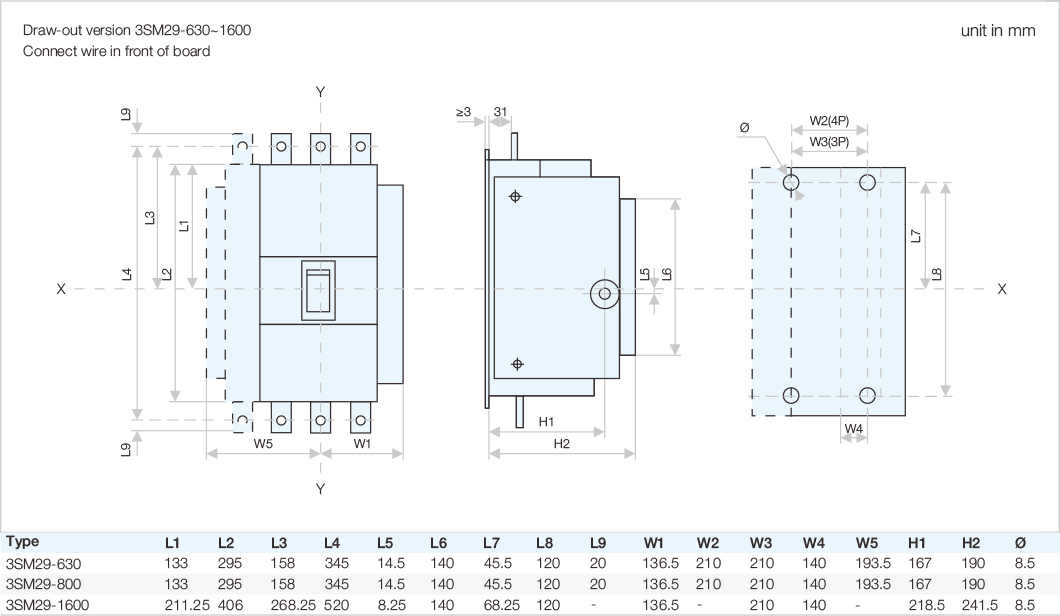

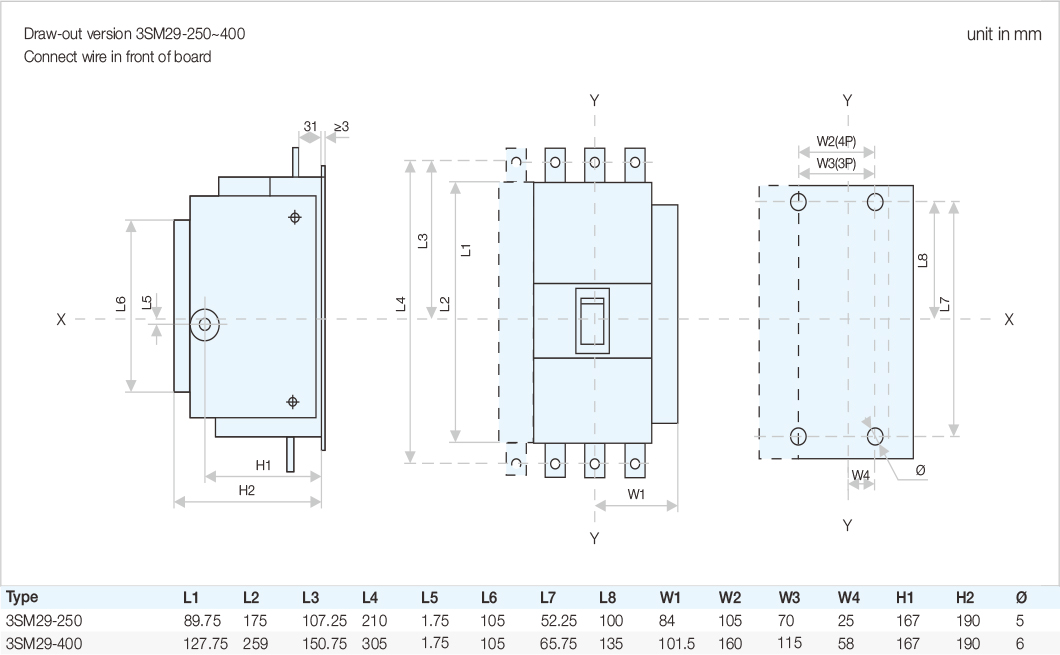

Instalación de cajones

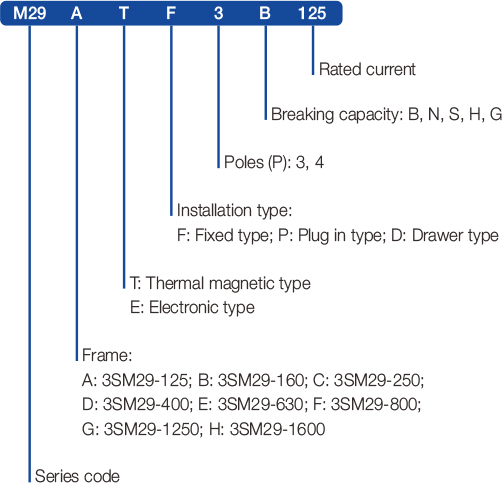

Instrucción de tipo de código

3SM29.3

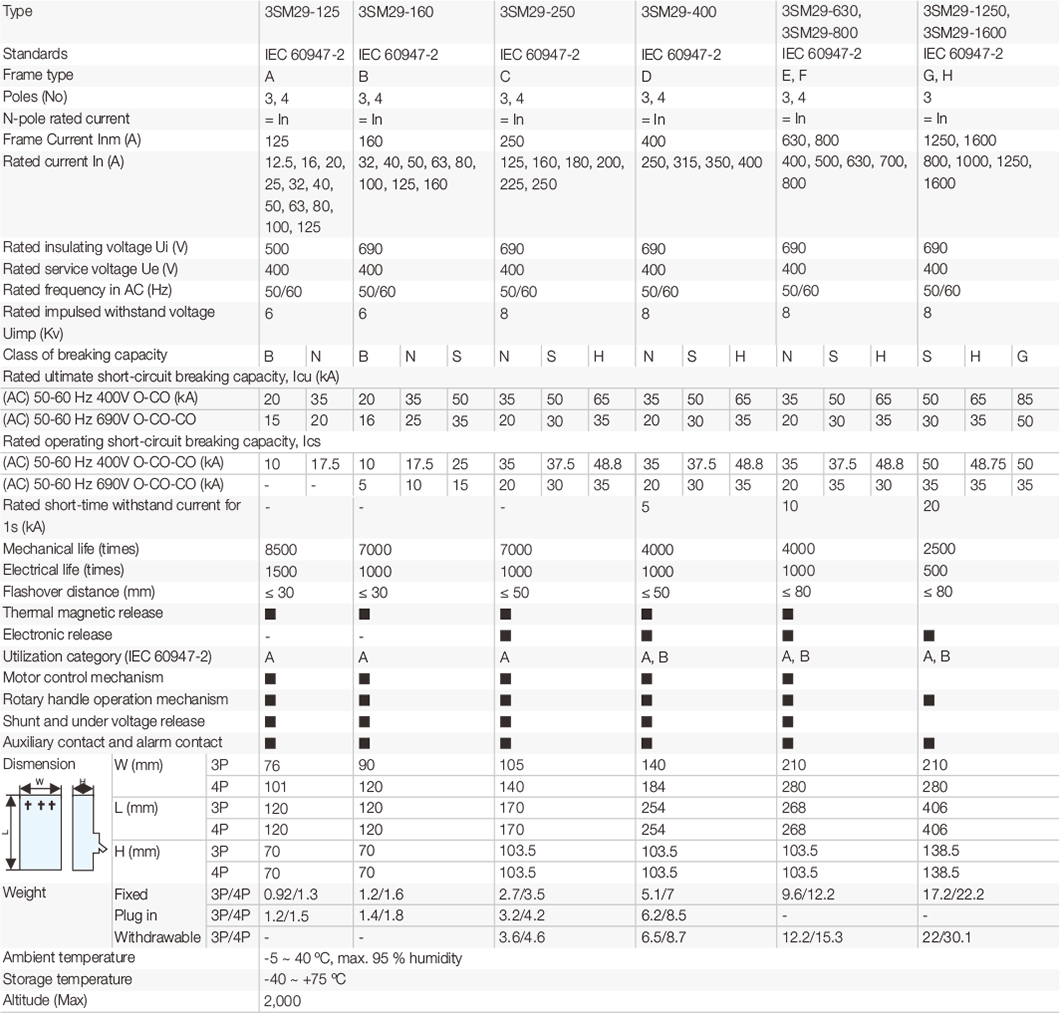

Especificaciones técnicas

3SM29.4

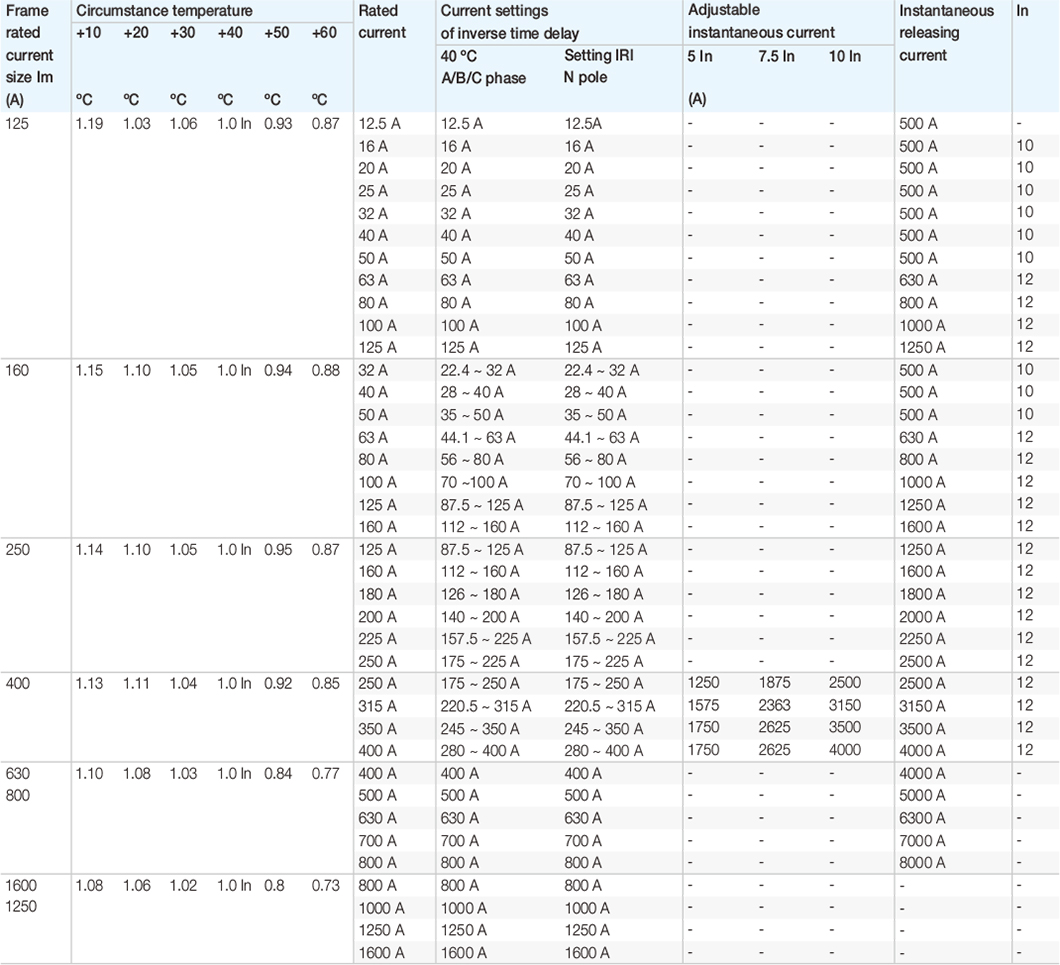

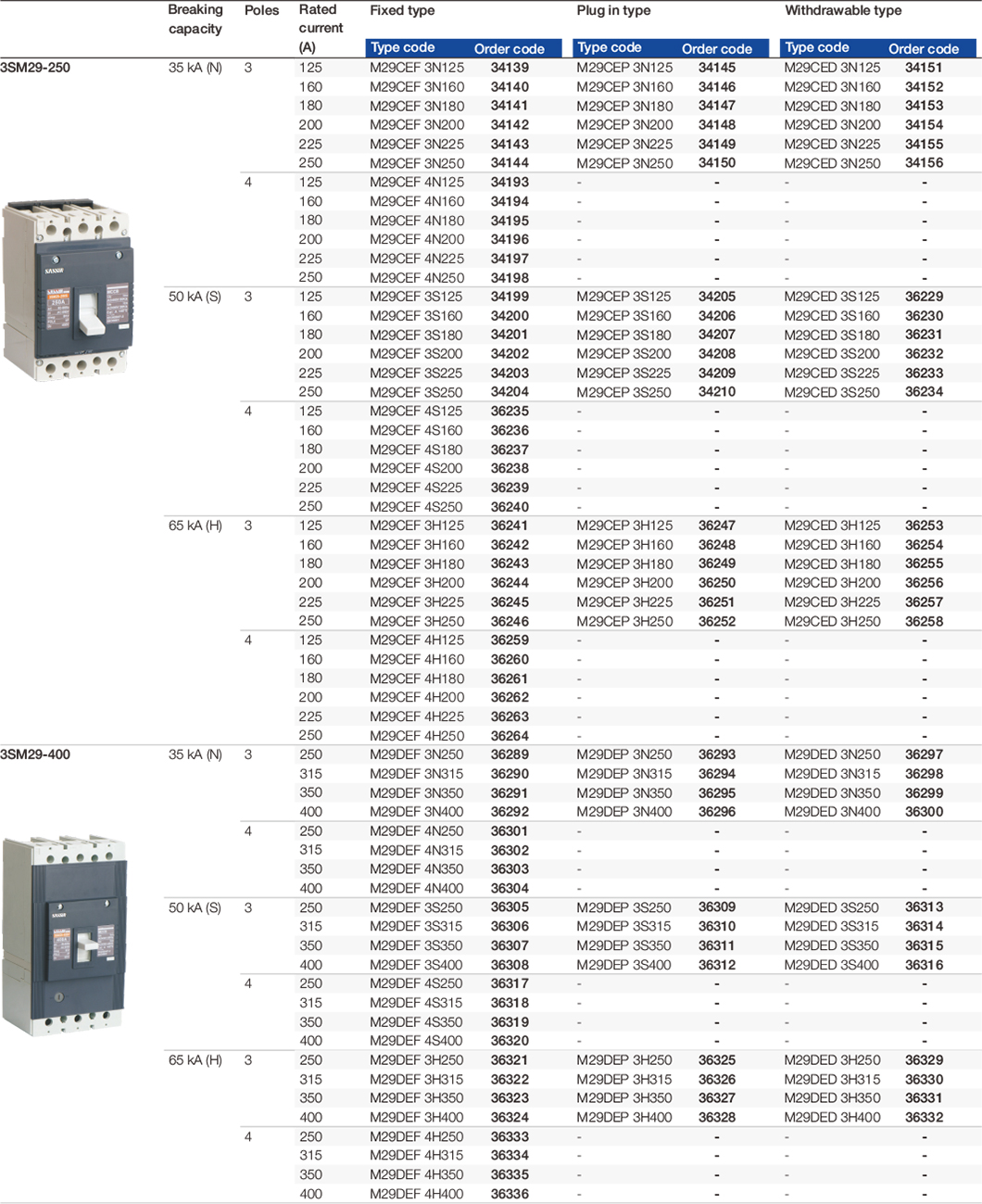

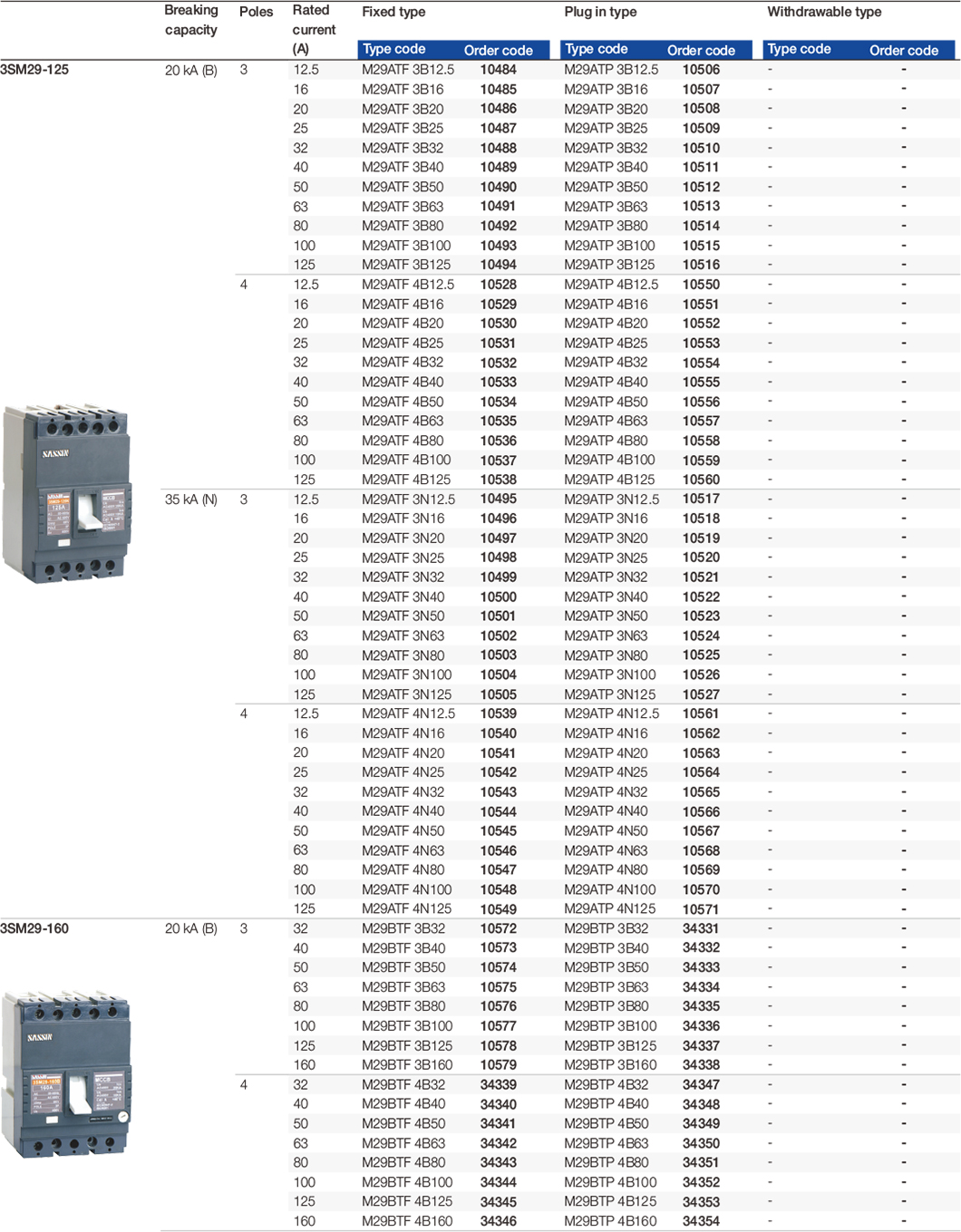

Selección y ordenando datos.

Tipo magnético térmico

3SM29.5

3SM29.6

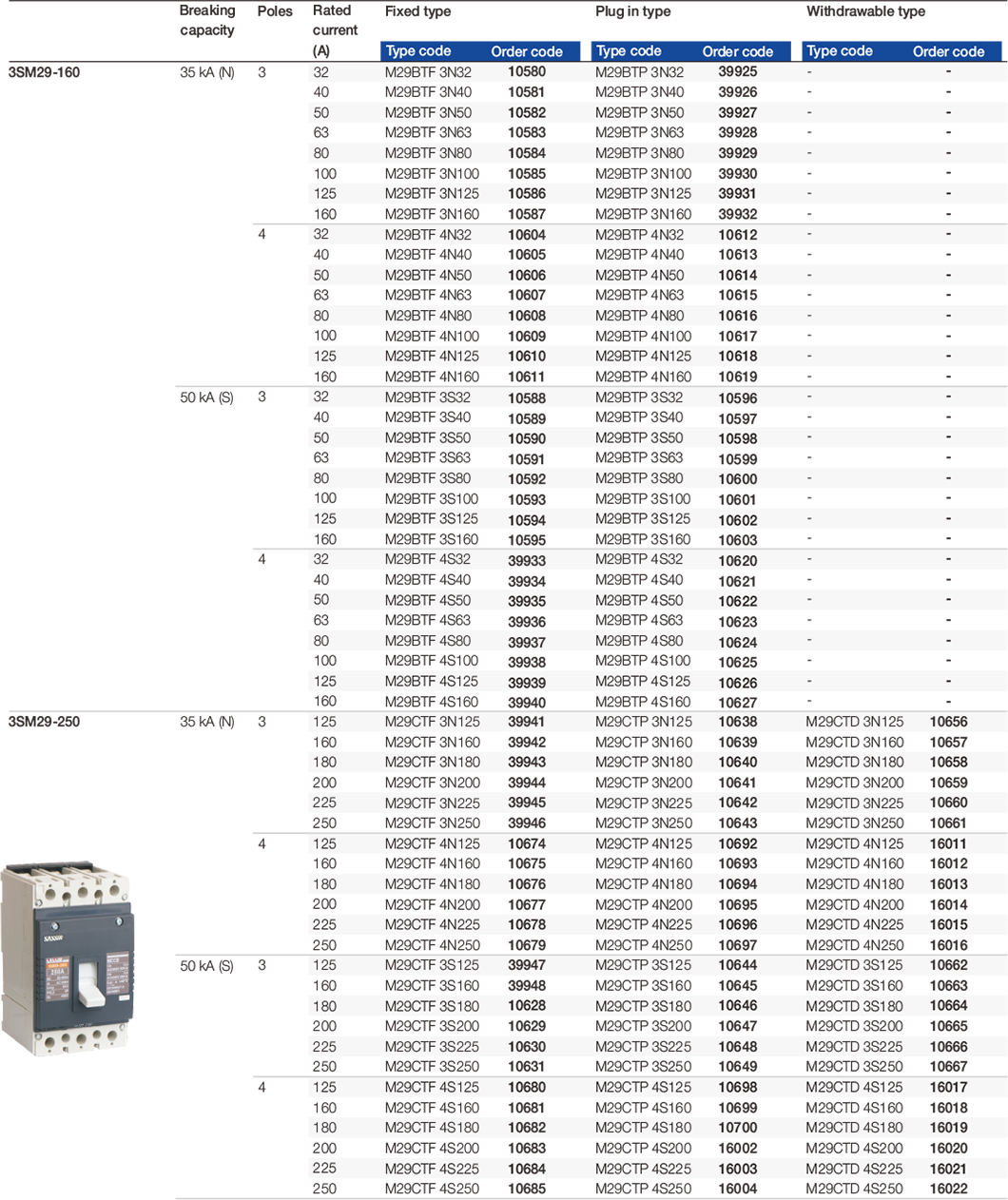

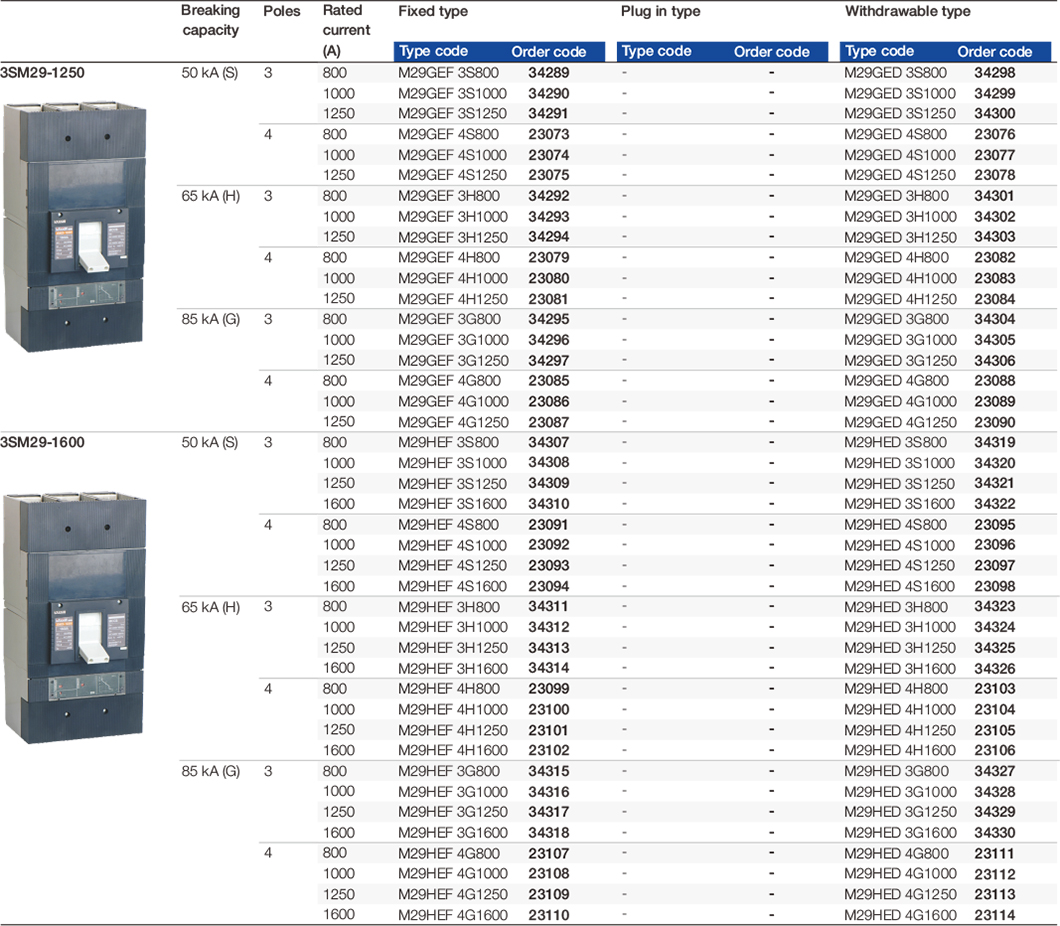

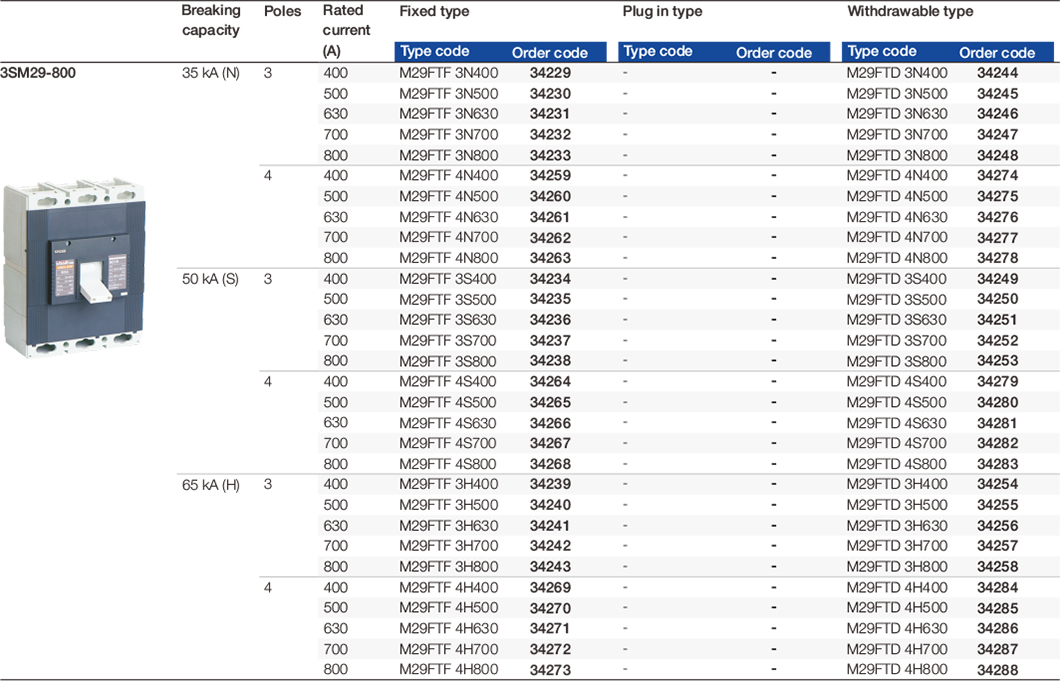

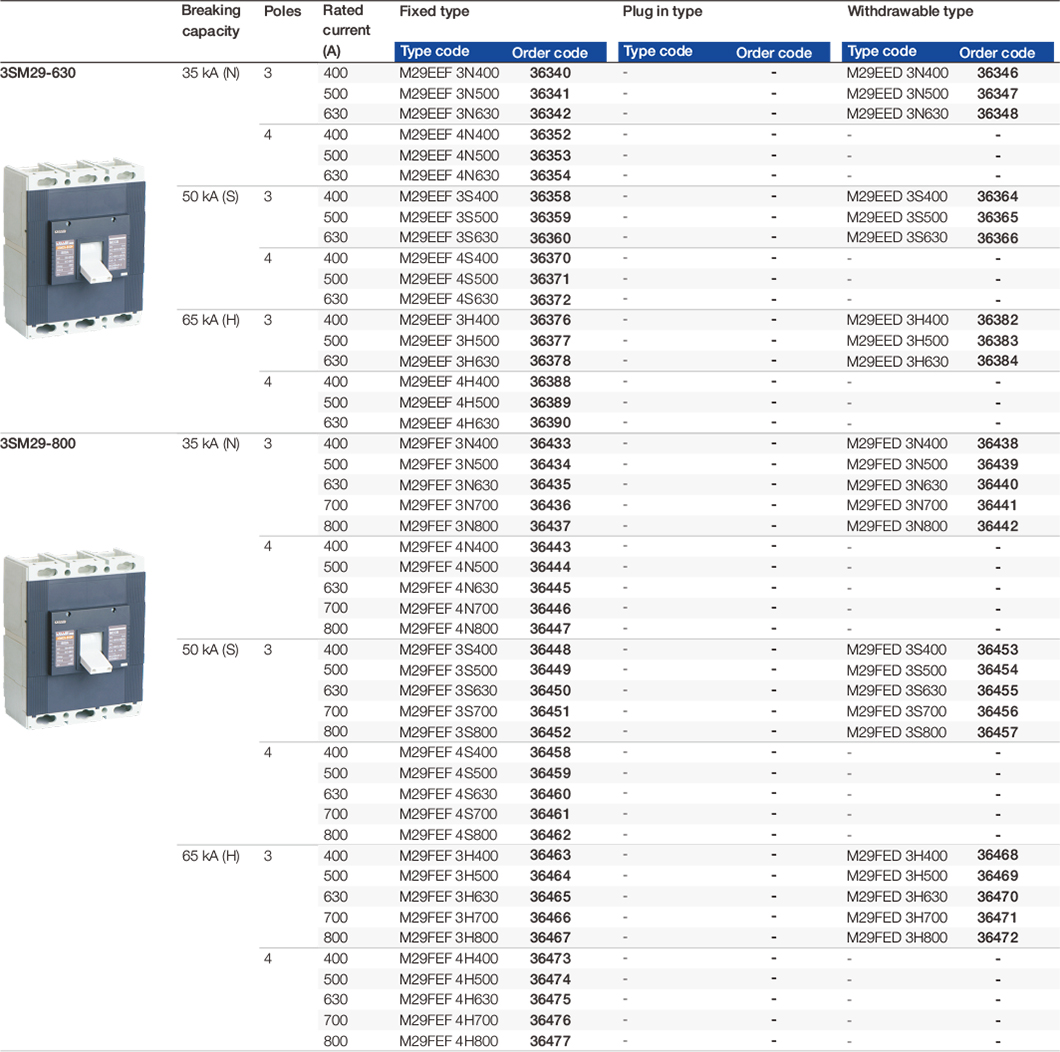

Selección y ordenando datos.

Tipo magnético térmico

3SM29.7

Tipo electrónico

3SM29.8

Tipo electrónico

3SM29.9

Tipo electrónico

3SM29.10

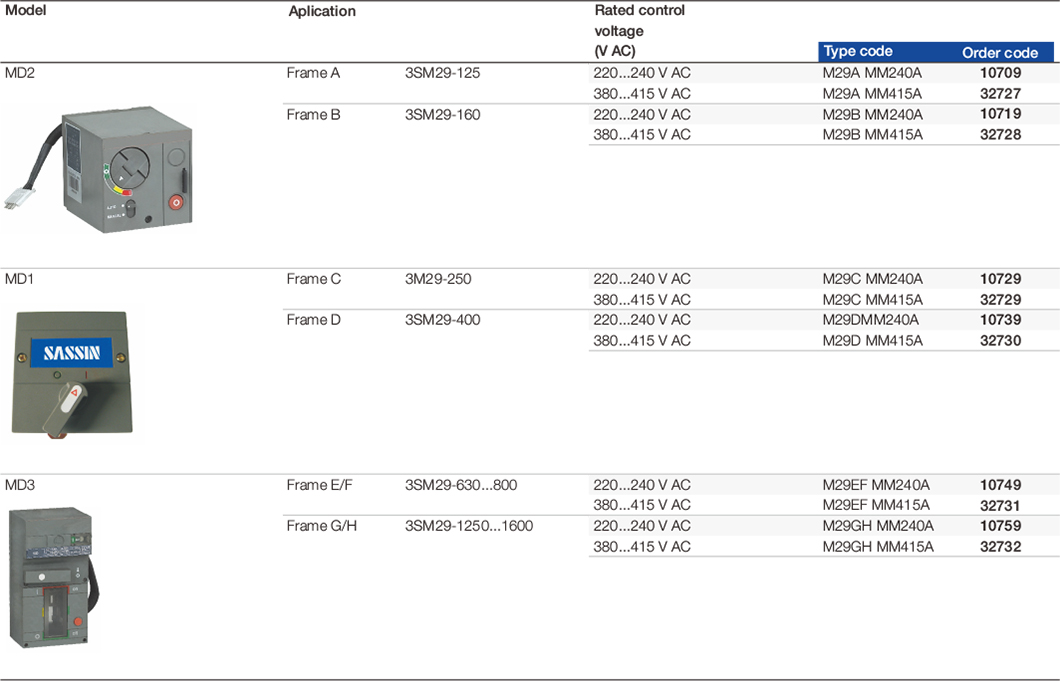

Mecanismo motriz accionado

Función

● Utilizado para abrir y cerrar el interruptor de circuito de forma remota

Especificaciones técnicas

Tipo de modelo	MD1	MD2	MD3
Solicitud	3SM29-250, 3SM29-400	3SM29-125, 3SM29-160	3SM29-630, 3SM29-800 3SM29-1600
Rango de voltaje de operación	(85% - 110%) UN
Voltaje de control nomificado	220 V CA, 380 V AC, 220 V DC, 110 V DC	220 V CA, 380 V AC, 220 V DC, 110 V DC	220 V CA, 380 V AC, 220 V DC, 110 V DC
Corriente de operación (A)	≤ 2	≤ 0.5	≤ 7.5
Iniciar consumo de energía en 220/380 V AC (VA)	510	220	660
Consumo de energía de continuidad en 220/380 V AC (VA)	360	110	110 (180)
Iniciar consumo de energía en 110/220 V DC (W)	510	220	600
Consumo de energía de continuidad en 110/220 V DC (W)	360	110	180
Los horarios de apertura)	0.1	0.1	0.1
Tiempo (s) de cierre	0.1	0.1	0.3
Vida elétrica (tiempos)	4000	8000	3000
Grado de protección	IP40

Selección y ordenando datos.

3SM29.11

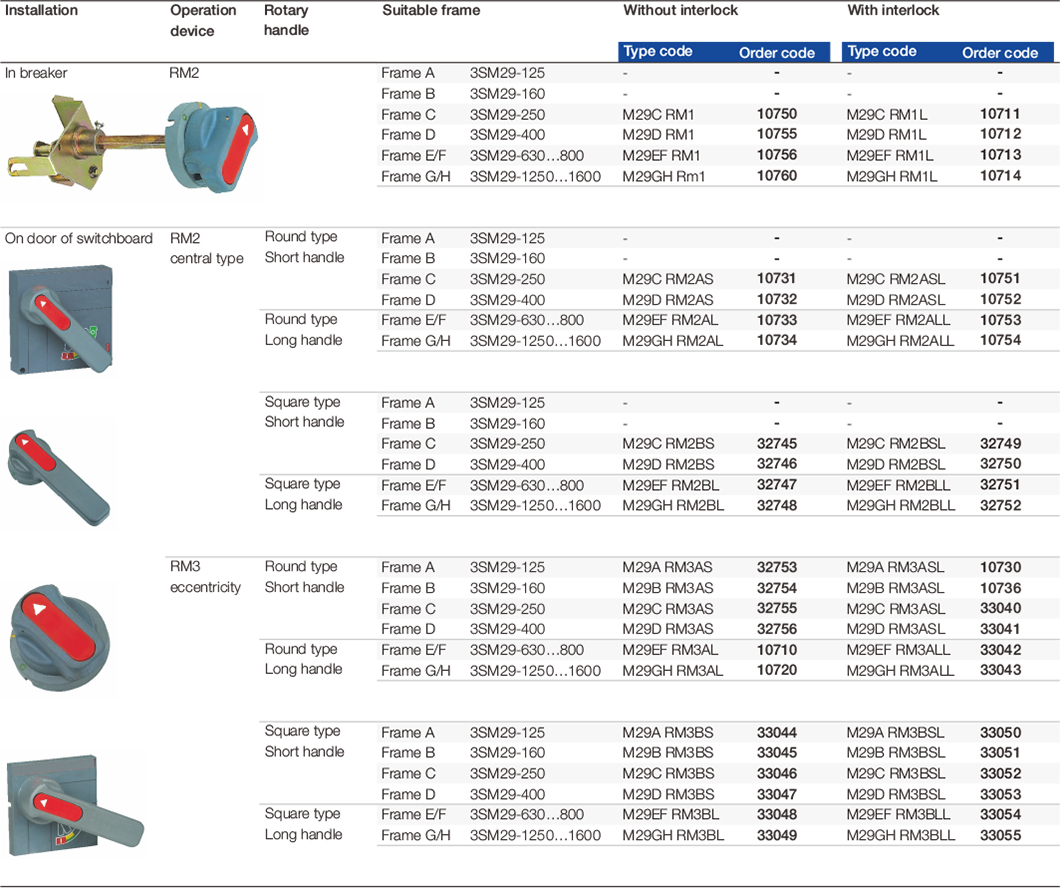

Mecanismo de funcionamiento de la manija giratoria

Función

● Utilizado para abrir y cerrar el disyuntor

● Se utiliza para girar el interruptor automático, no empujando hacia arriba hacia arriba hacia arriba.

Selección y ordenando datos.

3SM29.12

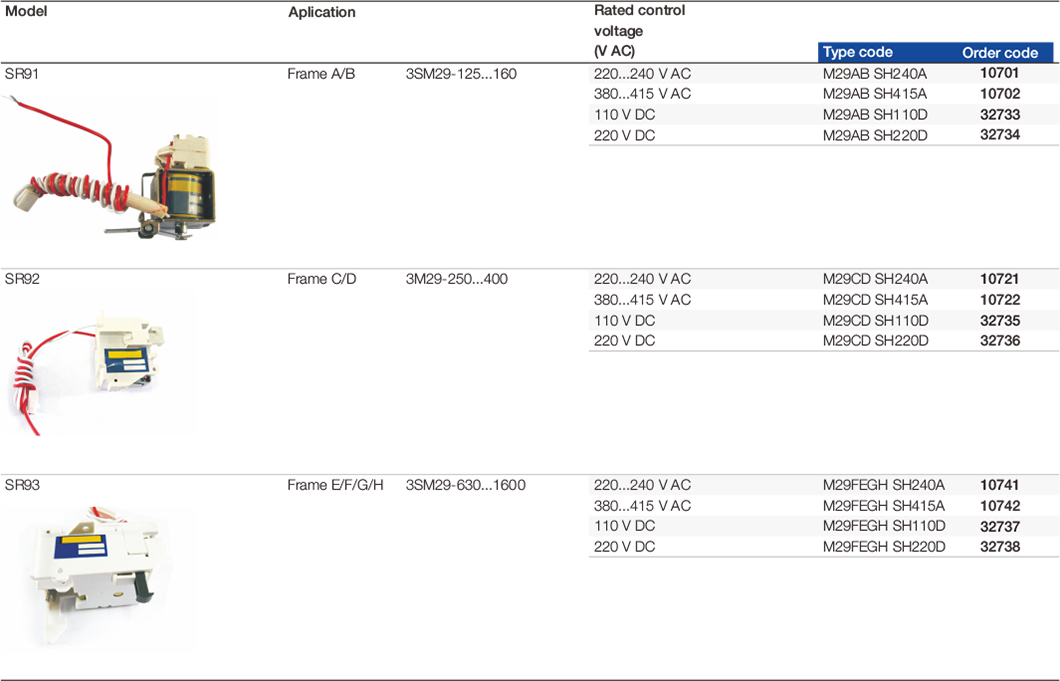

Lanzamiento de derivación

Función

● Utilizado para abrir el interruptor de circuito de forma remota

Especificaciones técnicas

Tipo de modelo	SR91	SR92	Sr93
Solicitud	3SM29-125 3SM29-160	3SM29-250 3SM29-400	3SM29-630, 3SM29-800 3SM29-1600
Rango de voltaje de operación	(70% - 110%) UN
Voltaje de control nomificado	220 V CA, 380 V AC, 220 V DC, 110 V DC	220 V CA, 380 V AC, 220 V DC, 110 V DC	220 V CA, 380 V AC, 220 V DC, 110 V DC
Tiempo de respuesta (MS)	≥ 20, ≤ 60
Consumo de energía en 220/380 V AC (VA)	150	150	150
Consumo de energía en 110/220 V DC (W)	150	150	150

Selección y ordenando datos.

3SM29.13

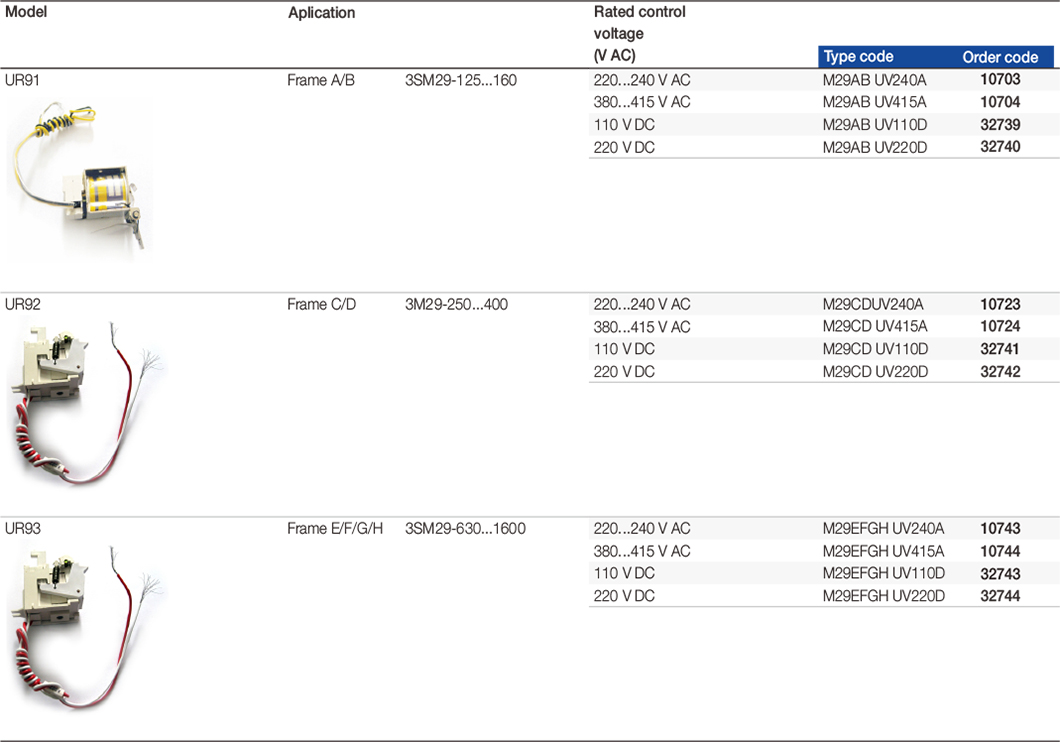

Liberación de bajo voltaje

Función

● Se utiliza para abrir el interruptor de circuito cuando los cortes de energía apagados o el voltaje aumentan por debajo del 70% del voltaje de operación

Especificaciones técnicas

Tipo de modelo	UR91	UR92	UR93
Solicitud	3SM29-125, 3SM29-160	3SM29-250, 3SM29-400	3SM29-630, 3SM29-800, 3SM29-1600
Rango de voltaje de acción	(35% - 70%) UE
Garantía Cerrar Rango de Voltaje	(85% - 110%) UE
Garantizar el rango de voltaje sin cierre	≤ 35% ue
Voltaje de control nomificado (V)	220 V CA, 380 V AC, 220 V DC, 110 V DC	220 V CA, 380 V AC, 220 V DC, 110 V DC	220 V CA, 380 V AC, 220 V DC, 110 V DC
Tiempo de respuesta (MS)	≥ 20, ≤ 60
Consumo de energía en 220/380 V AC (VA)	10	10	10
Consumo de energía en 110/220 V DC (W)	4	4	4

Selección y ordenando datos.

3SM29.14

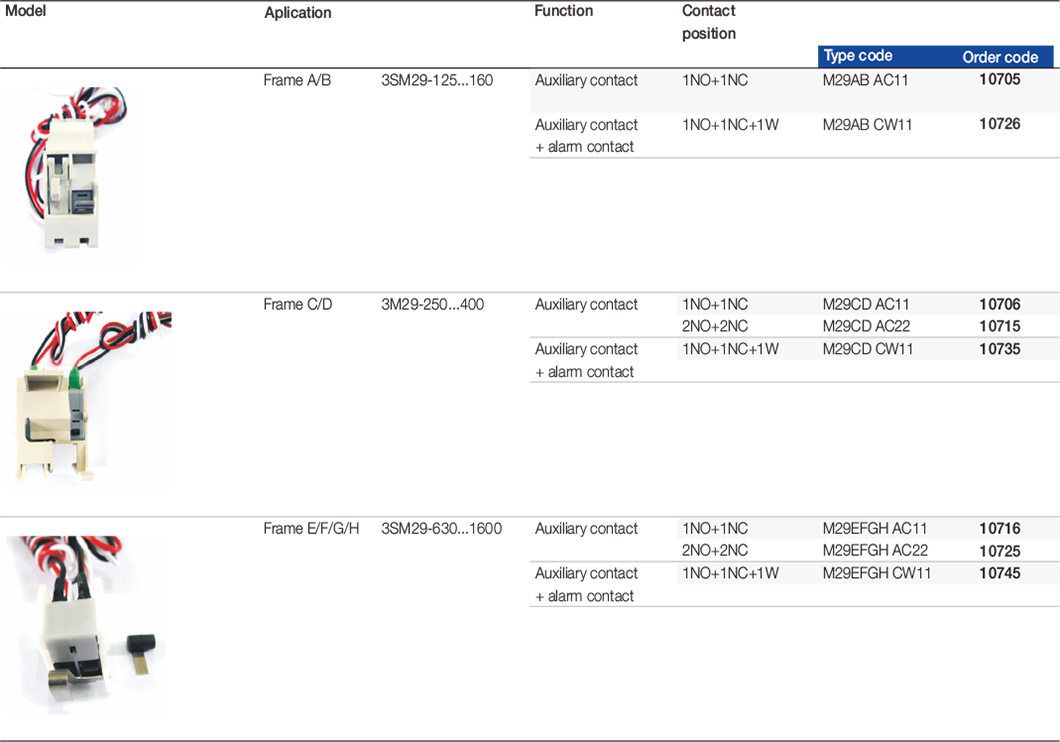

Contacto auxiliar y contacto de alarma.

Función

● Indicación de estado de contacto

● Se utiliza para suministrar señal eléctrica del interruptor automático de acuerdo con la posición de operación.

Selección y ordenando datos.

3SM29.15

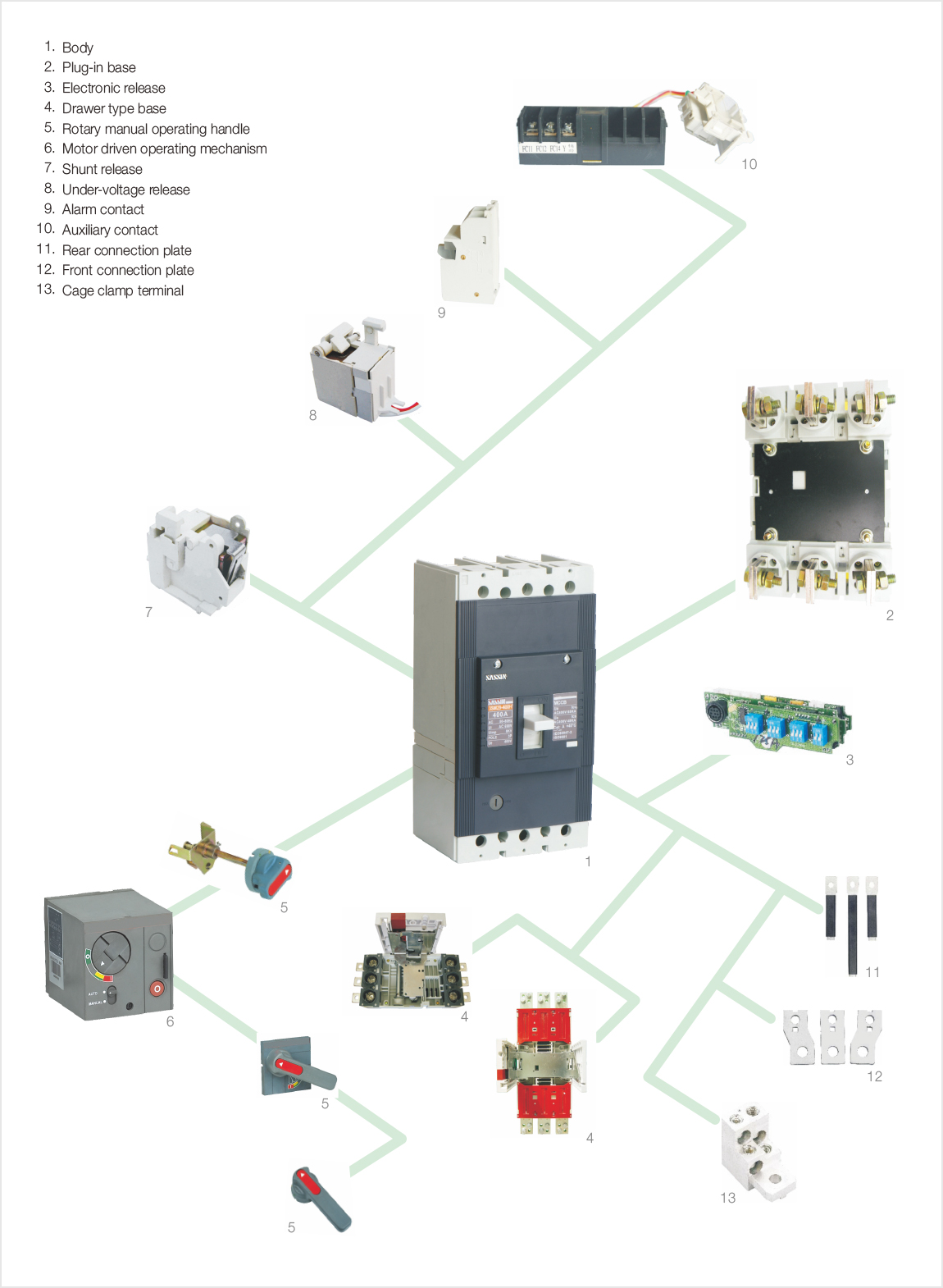

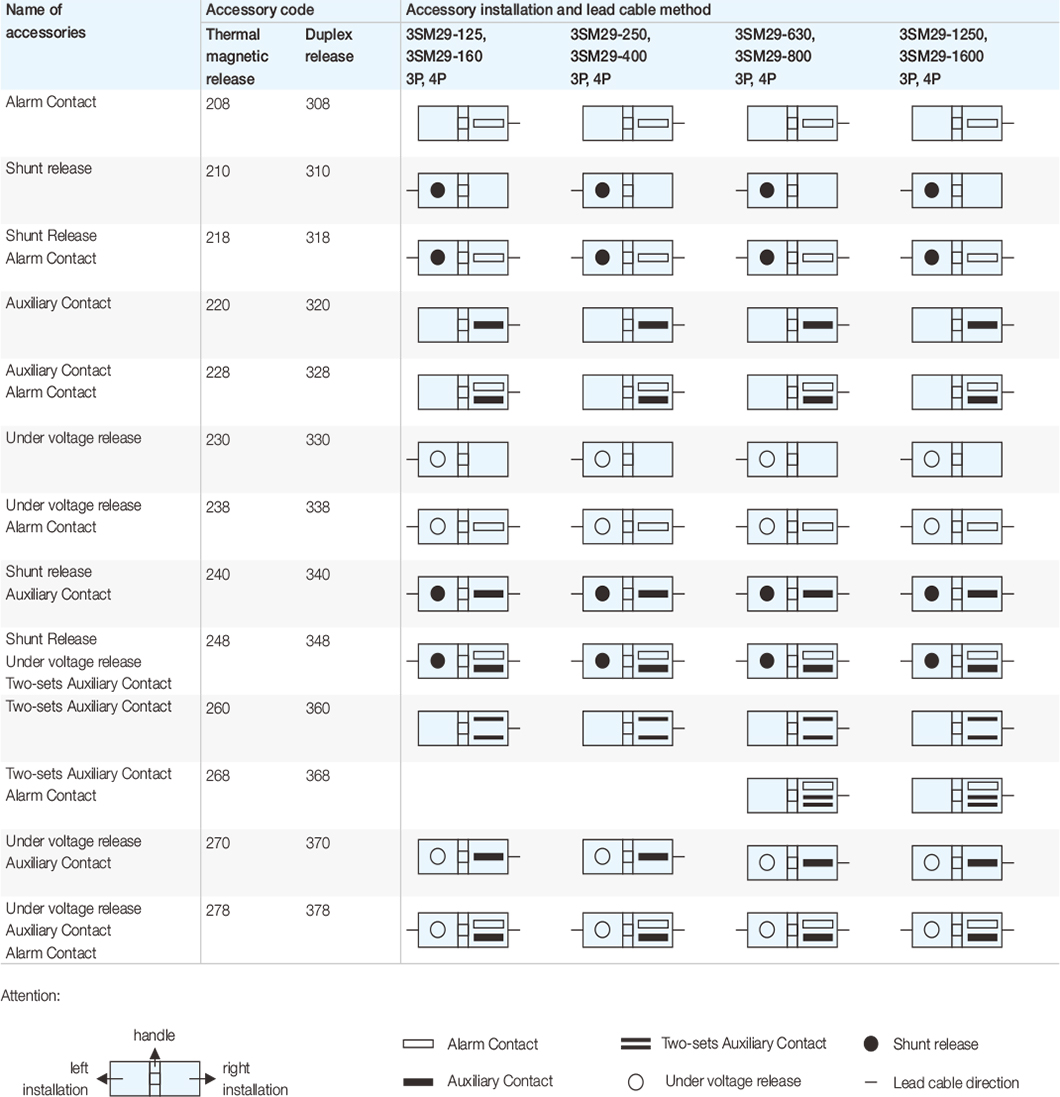

INTRODUCCIÓN DE ACCESORIOS

3SM29.16

3SM29.17

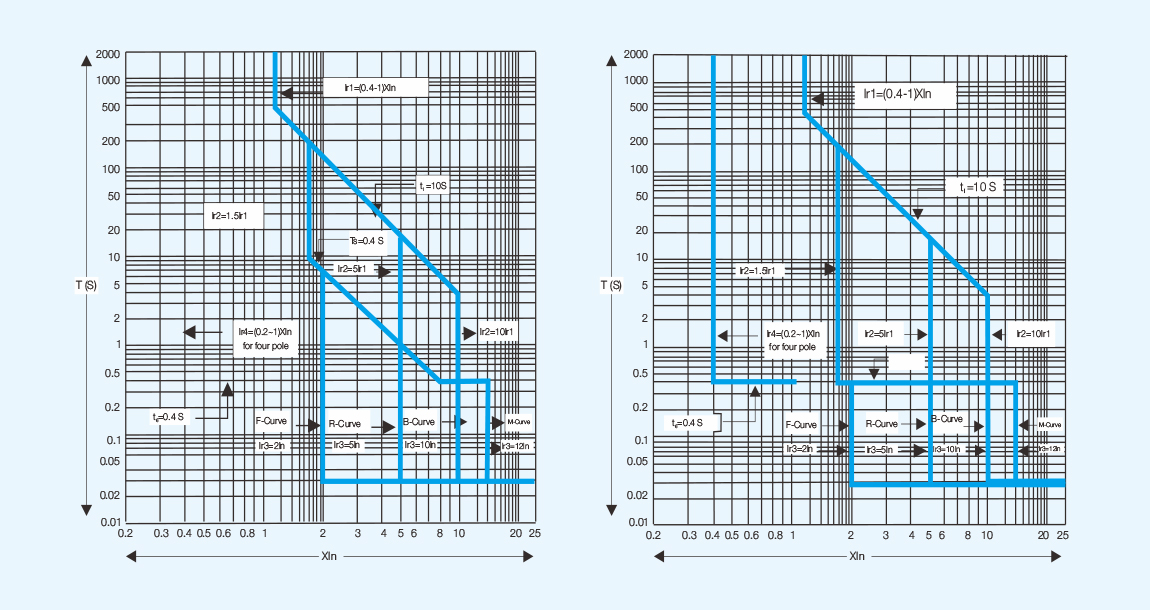

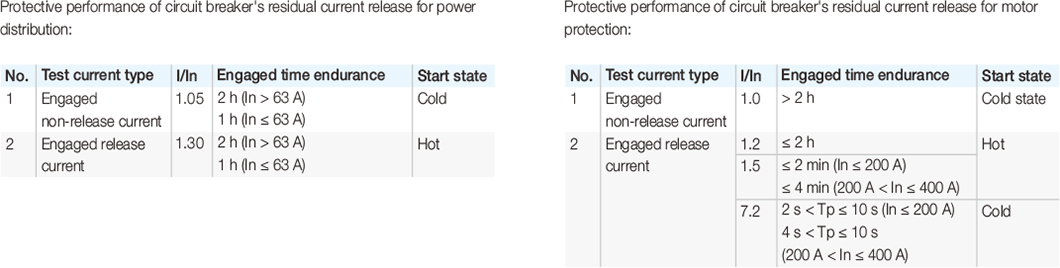

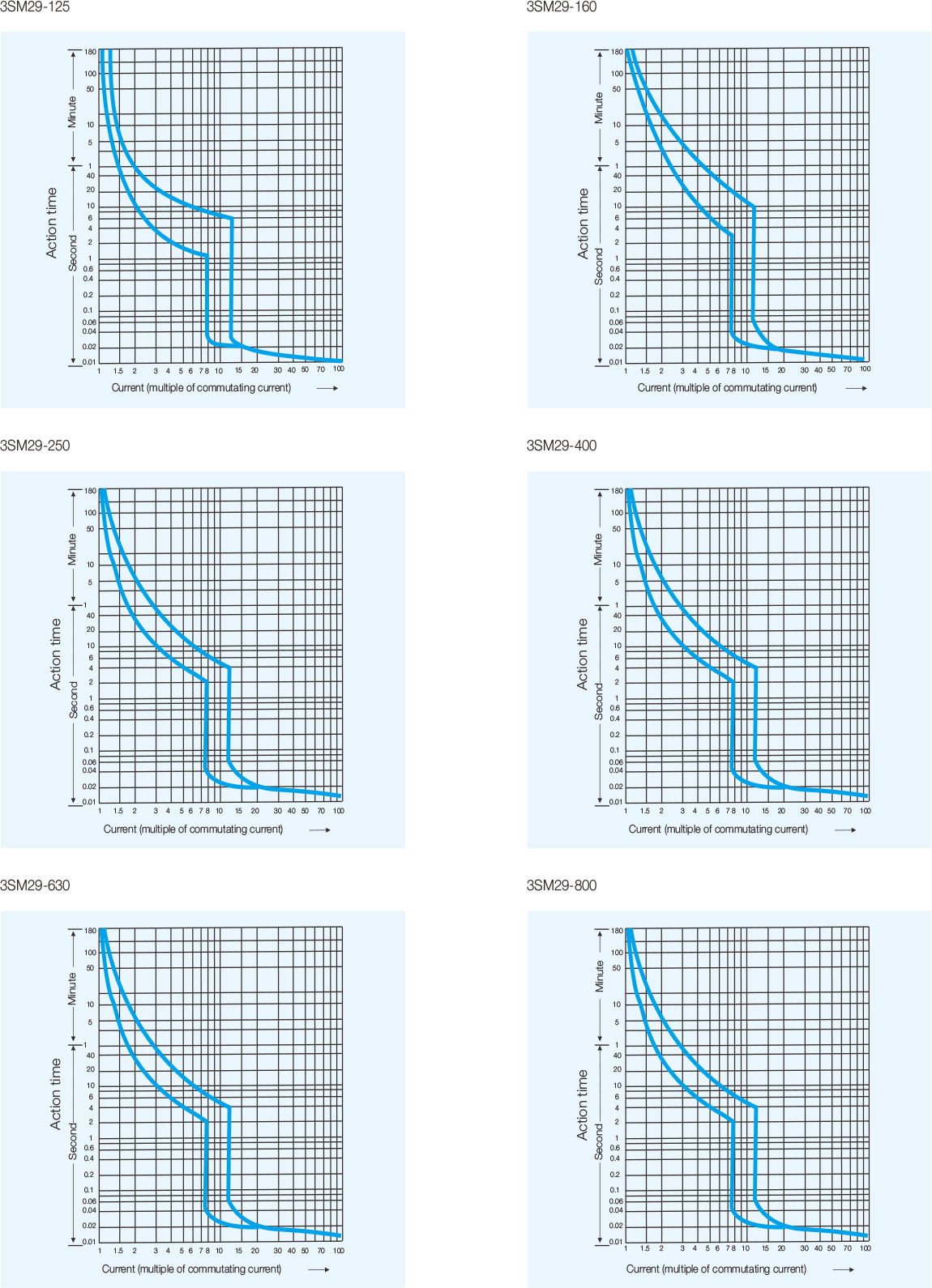

Curva de triple

3SM29.18

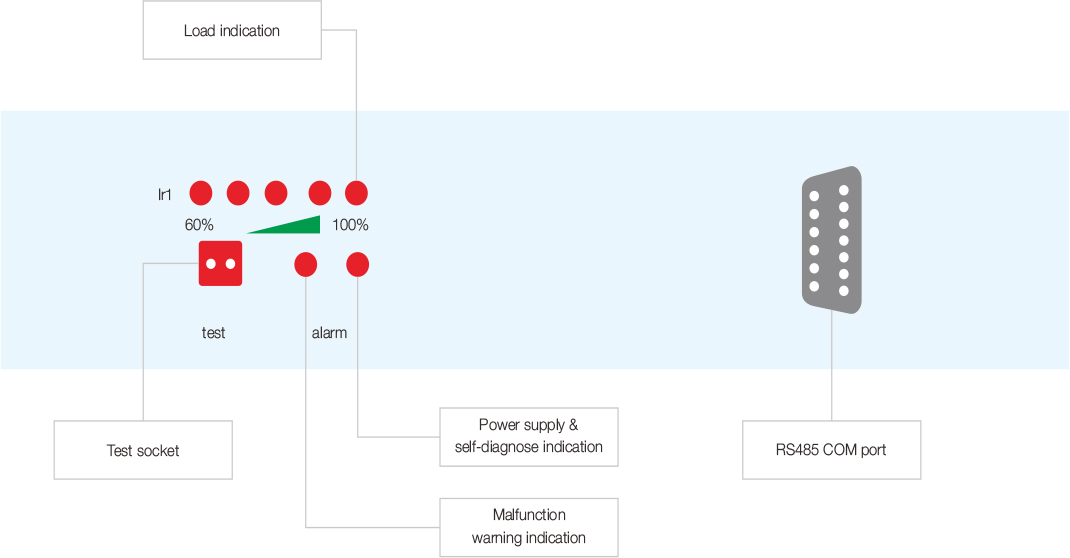

Panel de control del microprocesador

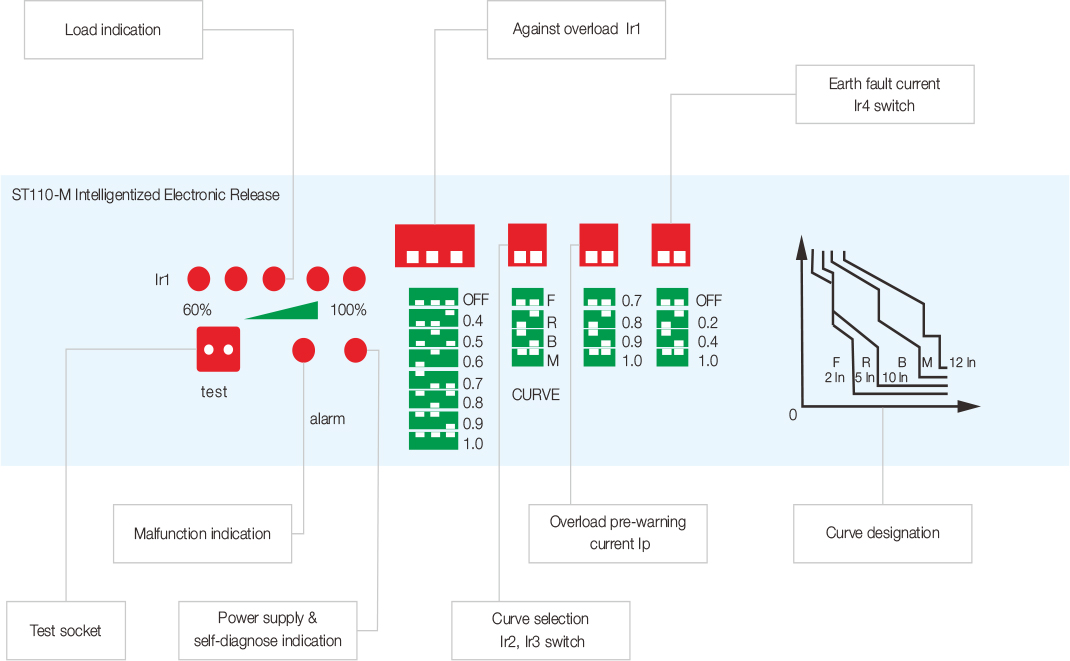

ST110-M (ST110-M / F) Panel de liberación electrónica de microprocesador

3SM29.19

ST110-H (ST110-H / F) Panel de liberación electrónica del microprocesador

3SM29.20

Curva de liberación

Función principal de liberación electrónica del microprocesador

Función principal de la liberación electrónica del microprocesador.
Indicación de carga principal del circuito	El LED en el panel indica un 60%, 80%, 90%, 100%.
Indicación de la fuente de alimentación	El LED en el panel indica
Indicación de autodiagnóstico	El LED en el panel indica
Sin cargar Indicación de pre-advertencia	El LED en el panel indica
Indicación de fallas a tierra	El LED en el panel indica
Memoria térmica	Grabar sobre carga acumularse efecto calórico
Curva de carácter de protección rápida	Base sobre un propósito diferente, el usuario puede elegir el carácter de lanzamiento de cortocircuito (Curva F, R, B, M)
Salida de señal del contacto de rayos de transición entre interruptor y ST-200 Módulo de control inteligente	Sobrecarga pre-advertencia liberar alarma Alarma de falla de la tierra Señal de encendido / apagado del interruptor
Prueba de liberación	Toma de corriente
Configuración del parámetro del panel El usuario puede restablecer el carácter de protección. Cuando el circuito principal con o sin el funcionamiento.	Interruptor conmutador Interruptor conmutador Interruptor conmutador Interruptor conmutador Interruptor conmutador
