● Equipado con varios eléctricos modulares para la función de la distribución de energía terminal.
● Adecuado para la instalación de todos los dispositivos modulares individuales de Sassin. (RCD, MCBS, RCBO's, interruptores desconectores, etc.)
● Utilizado en edificio residencial, edificio no residencial, industria.
Especificaciones técnicas
● Estándar: IEC 61439-3
● Módulos: 4, 7, 10, 13, 16, 21
● Fila: Soltero
● Voltaje nominal en (a): 100
● Color: blanco ral 9003
● Color de la puerta: transparente, no transparente.
● Tipo de montaje: Superficie
● Grado de protección: IP30
● Material:
● Caderas para cuerpo
● En cuanto a la puerta
● Resistencia al fuego: 650 ° C / 30 s
● Temperatura ambiente (° C): -5 ~ +40, máx. 95% de humedad
● Temperatura de almacenamiento (° C): -40 ~ +75

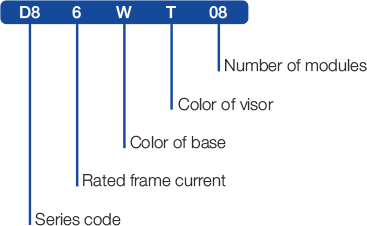

Instrucción de tipo de código

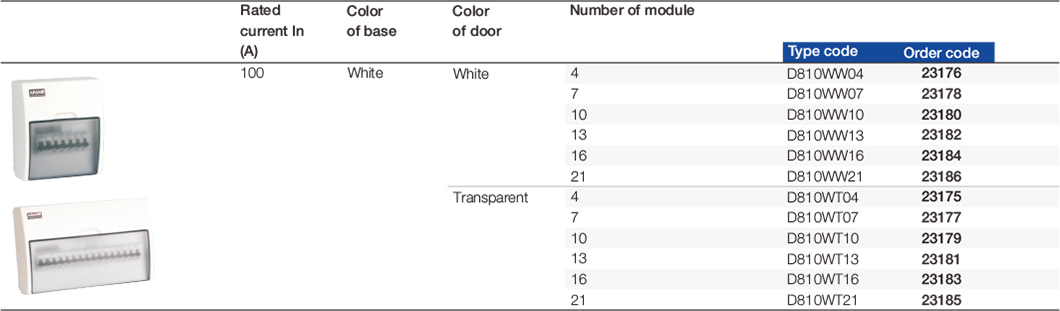

Selección y ordenando datos.
Montaje en superficie 3SD8
Ajustado dentro del encerrado
Unido con etiqueta pegajosa para marcar en el panel frontal de alambre; Listo equipado con barra de cero y terminal de tierra y unida con barra cero, marcas de barras de tierra y marca de alarma; Los usuarios pueden seleccionar para conectarse con el método de barra de alambre o aislamiento.
El número de módulo | Agujeros de la barra neutra 1 | Barras neutras agujeros 2 | Agujeros de la barra de tierra |
4 módulo | 1xø6 + 1xø5.8 + 3xø5.4 | - | 1xø6 + 1xø5.8 + 3xø5.4 |
| 7 módulo | 1xø6 + 1xø5.8 + 6xø5.4 | - | 1xø6 + 1xø5.8 + 4xø5.4 |
| 10 módulo | 1xø6 + 1xø5.8 + 10xø5.4 | - | 1xø6 + 1xø5.8 + 8xø5.4 |
| 13 módulo | 1xø6 + 1xø5.8 + 8xø5.4 | 1xø6 + 1xø5.8 + 6xø5.4 | 1xø6 + 1xø5.8 + 11xø5.4 |
| Módulo 16 | 1xø6 + 1xø5.8 + 8xø5.4 | 1xø6 + 1xø5.8 + 8xø5.4 | 1xø6 + 1xø5.8 + 14xø5.4 |
| 21 módulo | 1xø6 + 1xø5.8 + 8xø5.4 | 1xø6 + 1xø5.8 + 11xø5.4 | 1xø6 + 1xø5.8 + 18xø5.4 |

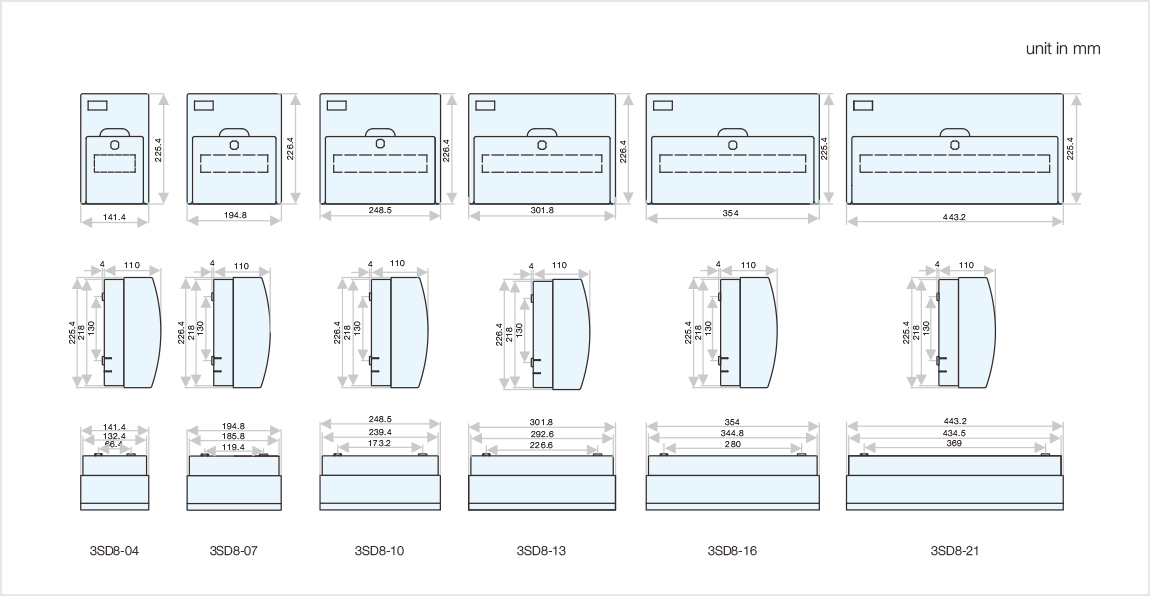

Dimensiones de esquema e instalación (3SD8)
